美国泰克P6015A高压探头主要特点和优点:高压- 20kV DC/40 kV峰值(100 ms脉宽)高带宽-DC- 75 MHz硅树脂介电选配1000x读数编码宽补偿范围(7-49 pF)重型通用地线和鳄鱼夹美国泰克P6015A高压探头应用:电源设计设计马达驱动器电子镇流器电源半导体开关式控制UPS系统电源转换器P6015A高
咨询电话：400-838-1718
高压- 20kV DC/40 kV峰值(100 ms脉宽)
高带宽-DC- 75 MHz
硅树脂介电
选配1000x读数编码
宽补偿范围(7-49 pF)
重型通用地线和鳄鱼夹
电源设计
设计马达驱动器
电子镇流器
电源半导体
开关式控制
UPS系统
电源转换器

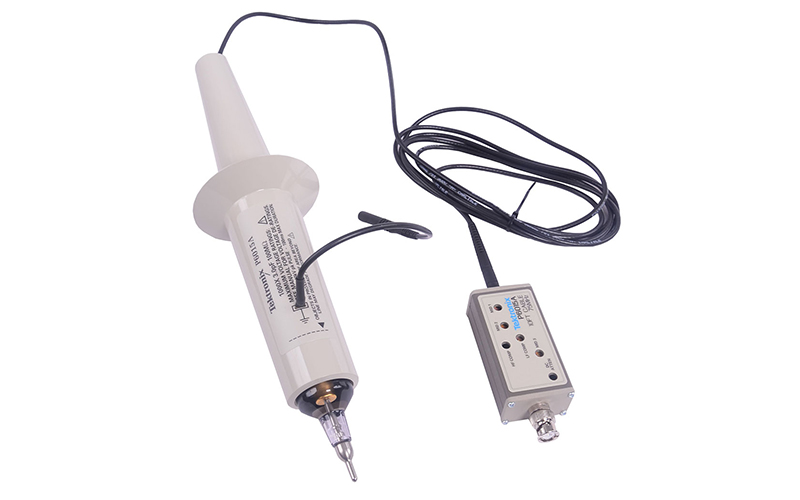

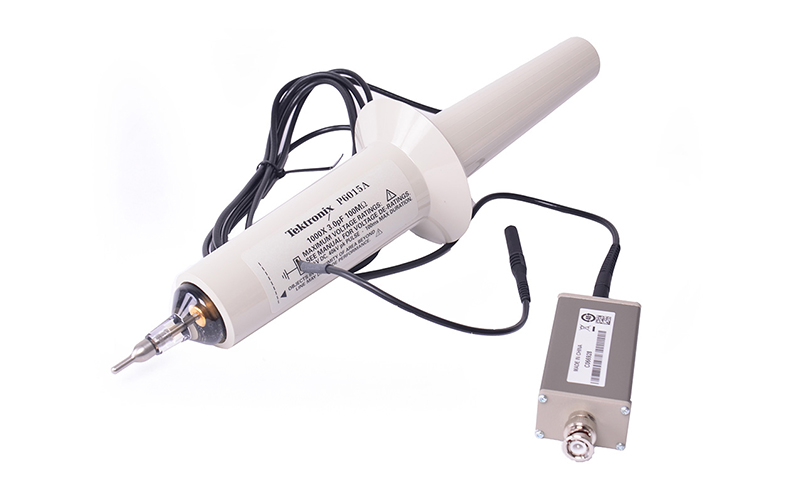

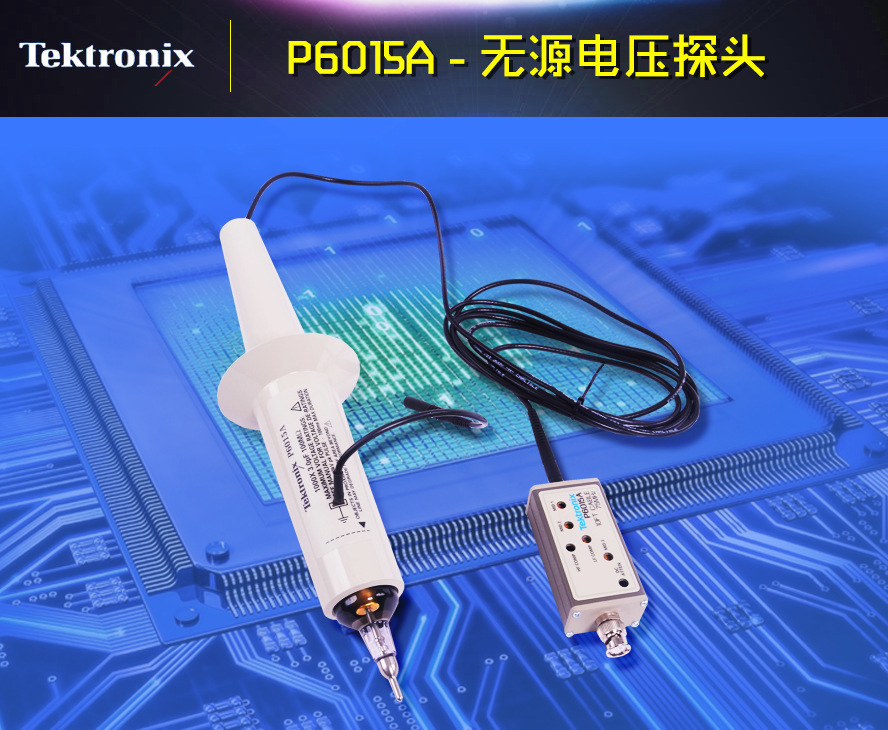

对电压在2.5 kV以上的重型高性能测量，P6015A是行业标准。您可以测量高达20 kVRMS的DC电压及高达40 kV的脉冲(峰值，100 ms时间周期)。75 MHz带宽使您能够捕获快速高压信号。
P6015A采用环保硅树脂化合物介电材料，不需要重新填充。其它特点包括：7-49 pF补偿范围，小的补偿框、适合相邻放大器输入，适用于大多数泰克数字示波器的读数选项。通过读数选项，显示的电压幅度值是实际信号值，而不是缩小了1,000倍的值。
注：如果在非泰克数字示波器上使用读数版本，可能会导致读数显示错误。
探头 | |
标称长度 | 2 m |
衰减 | 1000x |
带宽 | 75 MHz |
上升时间(典型值) | 4.0 ns |
负载 | 100 M??/ 3pF |
最大输入V DC或 RMS | 20KV |
最大浮动补偿范围 | N/A |
补偿范围pF | 7 - 49 |
读数 | No |
探头 | 标称长度 | 衰减 | 带宽 | 上升时间（典型值） | 负载 | 最大输入电压（DC 或 RMS） | 最大浮动电压 | 补偿范围 (pF) | 读数 |
|---|---|---|---|---|---|---|---|---|---|
P5100A | 2 m | 100X | 500 MHz | <700 ps | 40 MΩ / 2.5 pF | 2.5 kV峰值 1,000 VRMS CAT II | 不适用 | 7 到 30 | 是 |
TPP0850 | 1.3 m | 50X | 800 MHz | <525 ps | 40 MΩ / 1.8 pF | 2.5 kV峰值 1,000 VRMS CAT II | 不适用 | 不适用 | 是 |
P5122 | 1.2 m | 100X | 200 MHz | 2.2 ns | 100 MΩ / 4.0 pF | 1,000 VRMS CAT II | 600 VRMS CAT II | 10 到 22 | 否 |
P5150 | 2 m | 50X | 500 MHz | <700 ps | 40 MΩ / 3.8 pF | 2.5 kV峰值 1,000 VRMS CAT II | 600 VRMS CAT II、 300 VRMS CAT III | 10 到 25 | 否 |
P6015A | 3 m | 1000X | 75 MHz | 4.0 ns | 100 MΩ / 3 pF | 20 kV | 不适用 | 7 到 49 | 否 |
P6015A 选项 1R | 3 m | 1000X | 75 MHz | 4.0 ns | 100 MΩ / 3 pF | 20 kV | 不适用 | 7 到 49 | 是 |
P6015A：1000x, 10英尺高压探头。
包括：挂勾探头尖端(206-0463-xx);香蕉插头尖端(134- 0016-xx);鳄鱼夹-插到地线上(344-0461-xx);地线(196- 3363-xx);携带箱(016-1147-xx);说明手册(070-8223-xx)。选项1R－10英尺，带读数。
选项1R－10英尺，带读数。
服务(仅P6015)
选项C3－三年校准服务。
选项C5－五年校准服务。
选项D1－校准数据报告。
选项D3－三年校准数据报告(要求选项C3)。
选项D5－五年校准数据报告(要求选项C5)。
选项R3－三年维修服务。
选项R5－五年维修服务。
