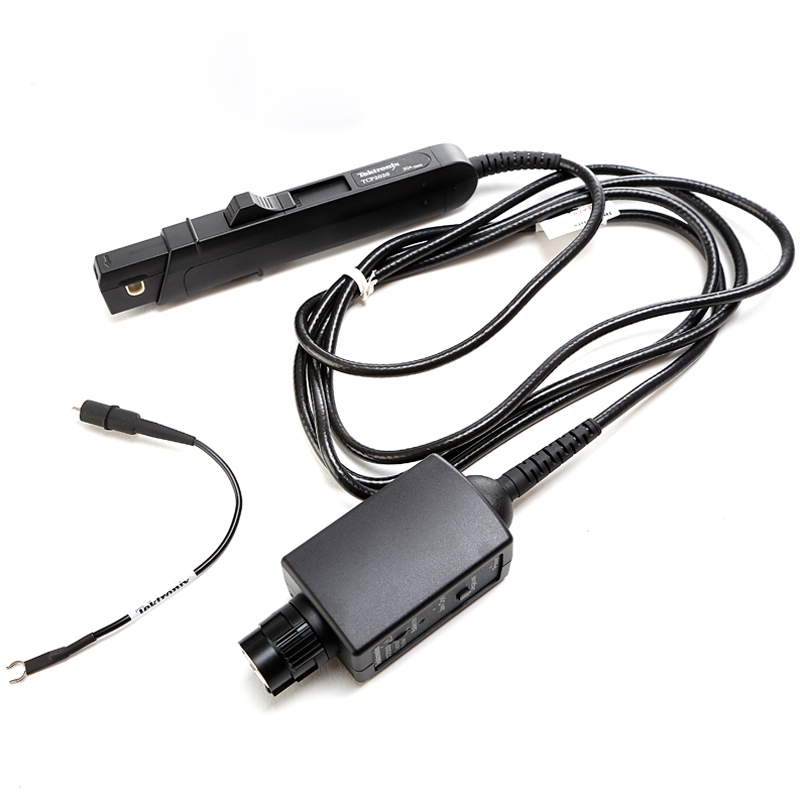

美国泰克 TCP2020 电流探头 50MHz带宽 20ATCP0020、TCP2020和TCP202A是简便易用的高性能AC/DC电流探头家族，设计用于各种示波器。TCP0020 设计采用 TekVPITM 探头接口直接连接示波器，TCP202A 设计采用TekProbeTM 探头接口直接连接示波器。TCP2020 设计用于带 有BNC 输入及>100 kΩ 输入端接的任何仪器。这些AC/DC电流探
咨询电话：400-838-1718
TCP0020、TCP2020和TCP202A是简便易用的高性能AC/DC电流探头家族，设计用于各种示波器。TCP0020 设计采用 TekVPITM 探头接口直接连接示波器，TCP202A 设计采用TekProbeTM 探头接口直接连接示波器。TCP2020 设计用于带 有BNC 输入及>100 kΩ 输入端接的任何仪器。
这些AC/DC电流探头提供了足够的性能，可以支持50 MHz测量系统带宽。TCP0020 和TCP2020 提供了最大20 ARMS 的量程，TCP202A 提供了最大15 A DC + 峰值AC 的量程。这些探头还提供了最低10m的完美的电流精度，这对满足当前极具挑战性的电流测量需求至关重要。
简便易用，准确进行AC/DC 电流测量
DC - >50 MHz 带宽
钳口直径5 mm (0.2 英寸)
准确测量最低每格10 m 的电流
精度高，DC 增益误差一般小于1%
分芯结构，简便地连接电路
低噪声和DC漂移
20 ARMS最大电流功能
100 A峰值脉冲电流功能
TekVPI探头接口，直接连接示波器
在示波器显示屏上自动确定显示单位和读数
单键消磁和自动清零控制，简便易用
简便进入示波器显示的探头菜单，提供探头设置控制和工作状态信息
通过TekVPI示波器实现远程控制功能
电源
半导体器件
逆电器/ 转换器
电子镇流装置
工用/ 消费电子
移动通信
马达驱动器
交通运输系统
型号 | 最大电流 | 最小电流 | 带宽 | 上升时间 |
A621 | 2000 A 峰值 | 100 mA | 5 Hz - 50 kHz | - |
A622 | 100 A 峰值 | 50 mA | DC - 100 kHz | - |
CT2 | 峰值：36 A；连续：2.5 A | 1 mA | 1.2 kHz - 200 MHz | 500 ps |
CT1 | 峰值：12 A；连续：450 mA | 200 μA | 25 kHz - 1 GHz | 350 ps |
CT6 | 峰值：6 A；连续：120 mA | 200 μA | 250 kHz - 2 GHz | 200 ps |
TCP305A | 高电流灵敏度 – DC：50 A RMS：35.4 A 峰值：50 A 低电流灵敏度 – DC：25 A RMS：17.7 A 峰值：50 A | 5 mA | DC - 50 MHz | ≤7 ns |
P6021A | 15 A 峰值 | 1 mA | 120 Hz - 60 MHz | 5.8 ns |
P6022 | 6 A 峰值 | 1 mA | 935 Hz - 120 MHz | 2.9 ns |
TCP312A | 高电流灵敏度 – DC：30 A RMS：21.2 A 峰值：50 A 低电流灵敏度 – DC：5 A RMS：3.5 A 峰值：50 A | 1 mA | DC - 100 MHz | ≤3.5 ns |
TCP202A | 15 A DC + 峰值 AC，50 A 峰值脉冲 | 10 mA | 50 MHz | ≤7 ns |
TCPA400 | - | - | DC - 50 MHz | - |
TCPA300 | - | - | DC - 100 MHz | - |
TCP2020 | 20 A RMS，100 A 峰值脉冲 | 10 mA | 50 MHz | ≤7 ns |
TCP0020 | 20 A RMS，100 A 峰值脉冲 | 10 mA | 50 MHz | ≤7 ns |
TCP303 | 高电流灵敏度 – DC：150 A RMS：150 A 峰值：500 A 低电流灵敏度 – DC：25 A RMS：17.7 A 峰值：500 A | 5 mA | DC - 15 MHz | ≤23 ns |
TCP0030A | RMS：30 A 峰值：50 A | 1 mA | DC - ≥120 MHz | ≤2.92 ns |
TCP404XL | 高电流灵敏度 – DC：500 A RMS：500 A 峰值：750 A | 1 A | DC - 2 MHz | ≤175 ns |
TCP0150 | RMS：150 A 峰值：500 A | 5 mA | DC - ≥20 MHz | ≤17.5 ns |
型号 | TCP2020 | ||
带宽 | DC to ≥50 MHz | ||
上升时间 | ≤7 ns | ||
最大电流 | 20 ARMS (TCP0020和TCP2020) 15 A DC +峰值AC (TCP202A) | ||
最大峰值脉冲电流 | 100 A (TCP0020和TCP2020) 50 A (TCP202A) | ||
最大灵敏度 | 10 mA (在支持1 mV/div设置的示波器上) | ||
耦合 | 仅DC耦合 | ||
最大裸线电压 | 150 V CAT II (300 V CAT II绝缘线) | ||
DC精度 | ±1%典型值, ±3%保修值 | ||
最大安培秒乘积 | 1000 A*μs (TCP0020和TCP2020) 500 A*μs (TCP202A) | ||
插入阻抗 | 0.036Ω @ 1 MHz 0.117Ω @ 10 MHz 0.54Ω @ 50 MHz | ||
信号延迟 | 17 ns | ||
温度 | 工作温度：0°C - +50°C | ||
非工作温度：–40°C - +75°C | |||
法规标准 | 安全：CSA1010.1:1997, CSA1010.2.032-96, IEC61010-1:2001, IEC61010-2-032 | ||
探头头部尺寸 | 毫米 | 英寸 | |
高 | 30.5 | 1.2 | |
宽 | 15.2 | 0.6 | |
长 | 148 | 5.8 | |
其它尺寸 | 毫米 | 英寸 | |
电缆长度 | 2 | 79 | |
重量 | 公斤 | 磅 | |
仅探头 | 0.227 | 0.5 | |
毛重 | 1.22 | 2磅11盎司 | |
电源要求 | T C P 0 0 2 0使用T e k V P I T M探头接口通过示波器直接供电。 TCP2020通过AC适配器供电。(请在订货时指明电源插头) TCP202A使用TekProbeTM探头接口通过示波器直接供电,或使用TPA-BNC适配器时通过TekVPITM探头接口供电。 | ||
标配保修 | 一年部件和人工。 | ||
TCP0020
AC/DC电流探头。
包括:说明书(英语),探头地线－长6英寸(196-3120-xx),尼龙携带箱(016-1952-xx)。
TCP2020
AC/DC电流探头。
包括:说明书(英语),探头地线－长6英寸(196-3120-xx),尼龙携带箱(016-1952-xx), AC适配器(在订货时请指明电源插头选项)。
TCP202A
AC/DC电流探头
包括:说明书(英语),探头地线-长6英寸(196-3120-xx),尼龙携带箱(016-1952-xx)。
电源插头选项(仅TCP2020)
选项 | 说明 |
选项A0 | 北美电源插头, 115 V, 60 Hz |
选项A1 | 欧洲通用电源插头, 220 V, 50 Hz |
选项A2 | 英国电源插头, 240 V, 50 Hz |
选项A3 | 澳大利亚电源插头, 240 V, 50 Hz |
选项A5 | 瑞士电源插头, 220 V, 50 Hz |
选项A6 | 日本电源插头, 100 V, 110/120 V, 60 Hz |
选项A10 | 中国电源插头, 50 Hz |
选项A11 | 印度电源插头, 50 Hz |
选项A12 | 巴西电源插头, 60 Hz |
选项A99 | 没有电源线 |
服务选项
选项 | 说明 |
选项C3 | 三年校准服务 |
选项C5 | 五年校准服务 |
选项D1 | 校准数据报告 |
选项D3 | 三年校准数据报告(要求选项C3) |
选项D5 | 五年校准数据报告(要求选项C5) |
选项R3 | 三年维修服务 |
选项R5 | 五年维修服务 |
推荐附件
附件 | 说明 |
015-0601-50 | 电流环路, 1圈, 50Ω,带有BNC连接器,用于性能检验 |
067-1686-xx | 偏移校正/校准夹具 |
