超低噪声，更多详情看到从未见过的信号详情。
|
 | 同步多通道频谱分析获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。
|
简化的高级分析在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。
|  |

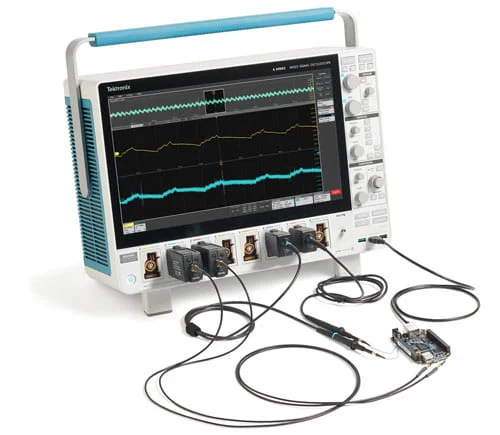

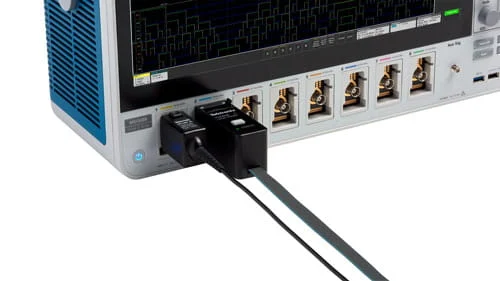

 | 保真度从探头端部开始通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。
|

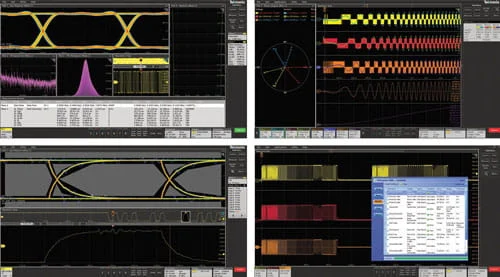

按需添加功能
|  |
 | 电源完整性和电源管理如今的电路板可以有 20 个或更多的电源轨。许多电压低于3 V，大多数具有噪音限制。需要特别注意准确测量噪音。 特点
|

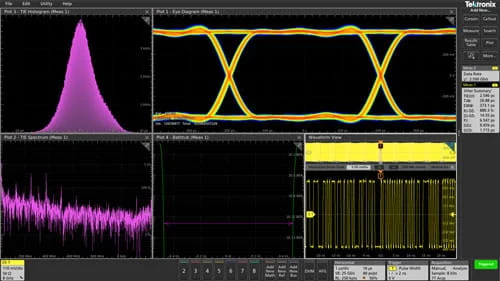

抖动分析时钟在每个嵌入式系统和数字通信链路的中间位置。 抖动和其他时钟失真可能会影响系统运行，而不使用正确的分析工具将很难了解其根源。 特点
|  |
 | 串行标准一致性测试高速数字接口依赖严格的测试程序来确保可靠性和互操作性。自动化一致性测试软件管理整个测试过程 - 设置、测量、按照极限检查并生成全面报告。 特点
|

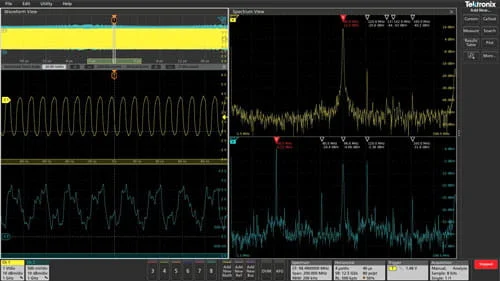

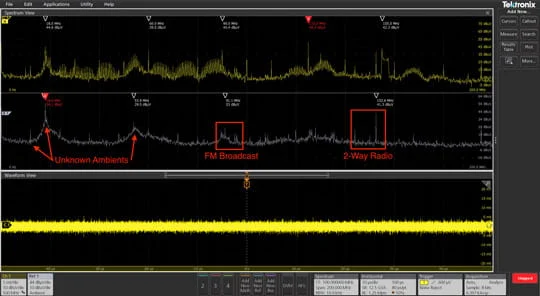

电磁干扰 (EMI) 故障排除6 系列 MSO 上的每条模拟通道都可以显示时域波形、频谱或两者。时间和频率图同步，帮助您快速确定哪些信号被干扰，哪些信号是干扰源。 |  |

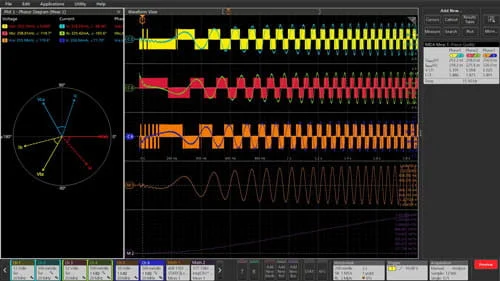

 | 三相逆变器、电机和驱动器逆变器、电机和驱动器分析包可轻松在三相 PWM 系统上执行稳定、可靠的功率测量。 特点
|

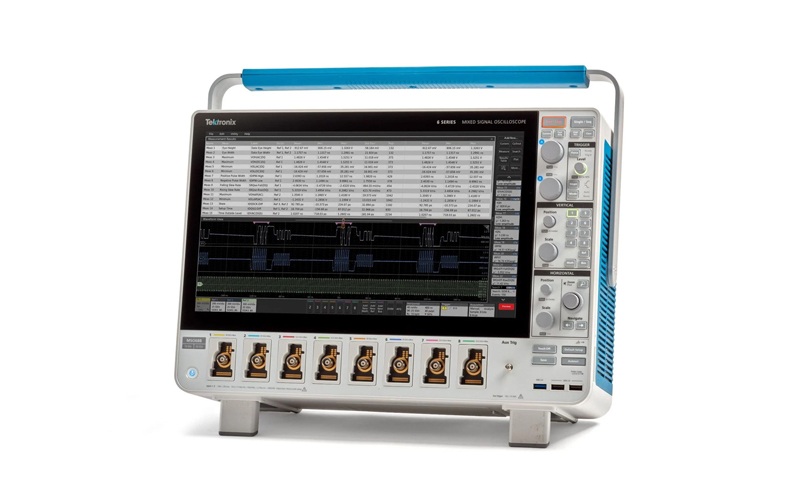

| MSO64B | MSO66B | MSO68B | |
|---|---|---|---|
| FlexChannel 输入通道数 | 4 | 6 | 8 |
| 最大模拟通道数 | 4 | 6 | 8 |
| 最大数字通道数（带可选逻辑探头） | 32 | 48 | 64 |
| 带宽（计算的上升时间） | 1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps) | ||
| DC 增益精度 | 50 Ω：±2.0% 1@ >2 mV/div（2 mV/div（典型值）时为 ±2.0%，1 mV/div（典型值）时为 ±4%） 50 Ω：±1.0% 2@>2 mV/div（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div（典型值）时为 ±2%） 1 MΩ： ±2.0% 1 @>2 mV/div（2 mV/div 时为 ±2%，1 mV/div（典型值）和 500μV/div（典型值）时为 ±2.5%） 1 MΩ：±1.0% 2 满刻度@2 mV/div，（2 mV/div（典型值）时为 ±1.0% 满刻度，1 mV/div 和 500 μV/div（典型值）时为 ±1.25%） | ||
| ADC 分辨率 | 12 位 | ||
| 垂直分辨率 | 8 位 @ 50 GS/s；2 个通道上 10 GHz 8 位 @ 25 GS/s；4 个通道上 10 GHz 12 位 @ 12.5 GS/s；所有通道上 5 GHz 13 位 @ 6.25 GS/s（高分辨率）；所有通道上 2 GHz 14 位 @ 3.125 GS/s（高分辨率）；所有通道上 1 GHz 15 位 @ 1.25 GS/s（高分辨率）；所有通道上 500 MHz 16 位 @ ≤625 MS/s（高分辨率）；所有通道上 200 MHz | ||
| 采样率 | 2 个模拟/数字通道上 50 GS/s（20 ps 分辨率）；4 个模拟/数字通道上 25 GS/s（40 ps 分辨率）；4 个以上模拟/数字通道上 12.5 GS/s（80 ps 分辨率） | ||
| 记录长度 | 所有模拟/数字通道上 62.5 M 样点（选配所有模拟/数字通道上 125 M 样点、250 M 样点、500 M 样点和 1 G 样点） | ||
| 波形捕获速率 | >500,000 wfms/s（峰值检测，包络采集模式）， >30,000 波形/秒（所有其他采集模式） | ||
| 任意波形/函数发生器（可选） | 13 种预先定义的波形类型，高达 50 MHz 输出 | ||
| DVM | 4 位 DVM（产品注册后免费） | ||
| 触发频率计数器 | 8 位频率计数器（产品注册后免费） | ||
1信号路径校正后立即开始，环境温度每变化 5 °C 增加 2%。
2信号路径校正后立即开始，环境温度每变化 5 °C 增加 1% 满刻度。
