基于泰克已经取得骄人成绩的 5 系列 MSO

5 系列 MSO 紧凑型基于 5 系列 MSO 台式平台。台式 5 系列 MSO 采用创新的捏拉-滑动-缩放触摸屏用户界面、业内最大的高清显示器以及 4 个、6 个或 8 个 FlexChannel®输入或八个数字逻辑输入（使用 TLP058 逻辑探时头），各 FlexChannel 输入供您测量单个模拟通道波形，显示模拟输入的频谱视图与同时显示模拟和频谱视图（各域有单独采集控件）。5 系列 MSO 可以随时迎接当今及未来最棘手的挑战。它提供全新的性能、分析和友好的用户体验标准。

与台式 5 系列 MSO 一样，紧凑型仪器提供了多个 FlexChannel 输入、一个选配的任意波形/函数发生器输出、一台内置数字电压表和触发频率计数器。此外，如果您插入外部触控监视器，您可以像台式 5 系列 MSO 一样获得颠覆式的手势滑动缩放用户体验。

5 系列 MSO 紧凑型基于 5 系列 MSO 台式平台。

紧凑型高密度封装，节省空间

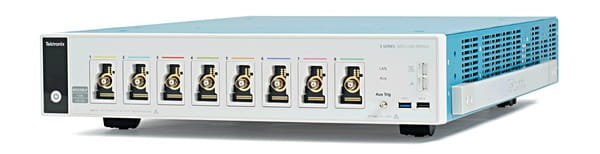

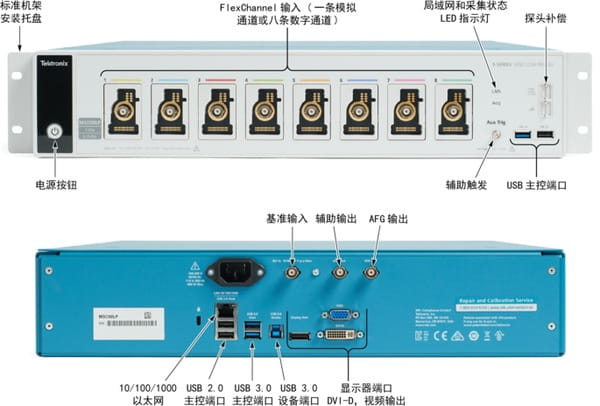

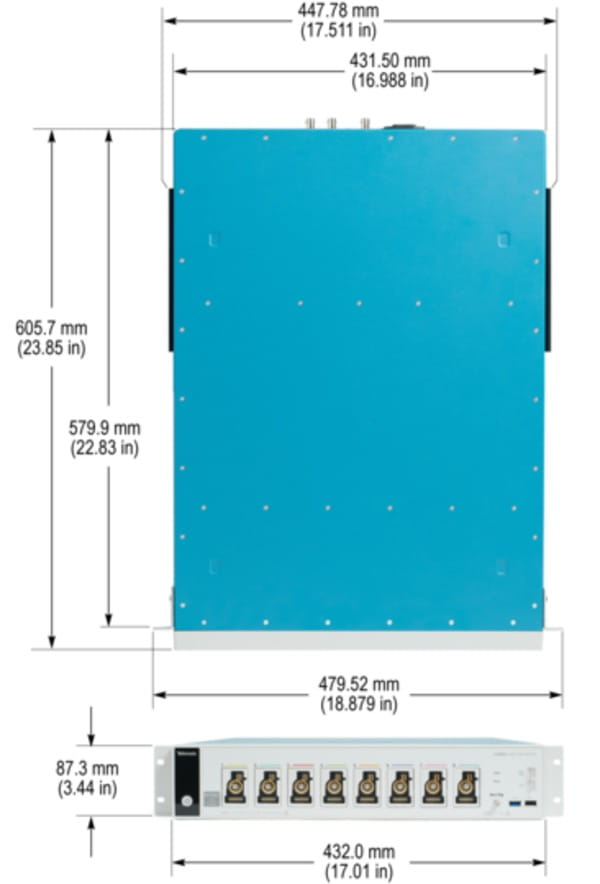

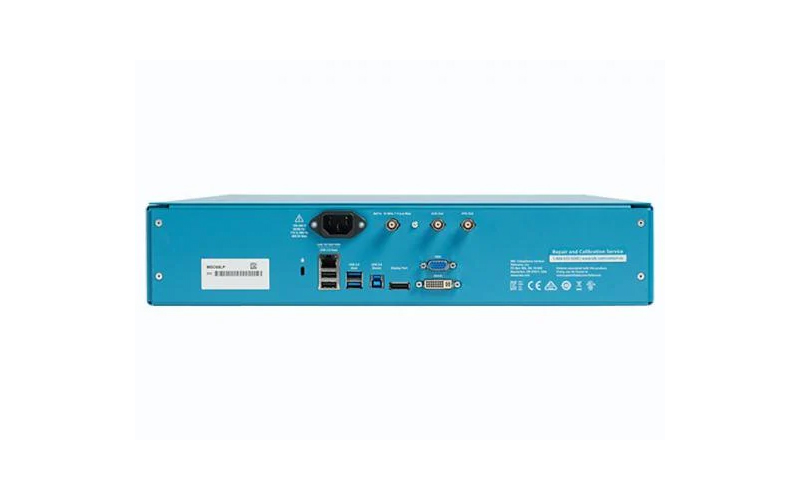

5 系列 MSO 紧凑型在节省空间的 2U 高的封装中，提供了 8 个 FlexChannel 输入外加一个辅助触发输入，以放入 19 英寸宽的机架中。仪器有侧面通风孔，因此仪器可以装在机架中，彼此叠加，从而省出更多空间。

5 系列 MSO 紧凑型标配机架安装托架，开箱后就可以装到机架中。

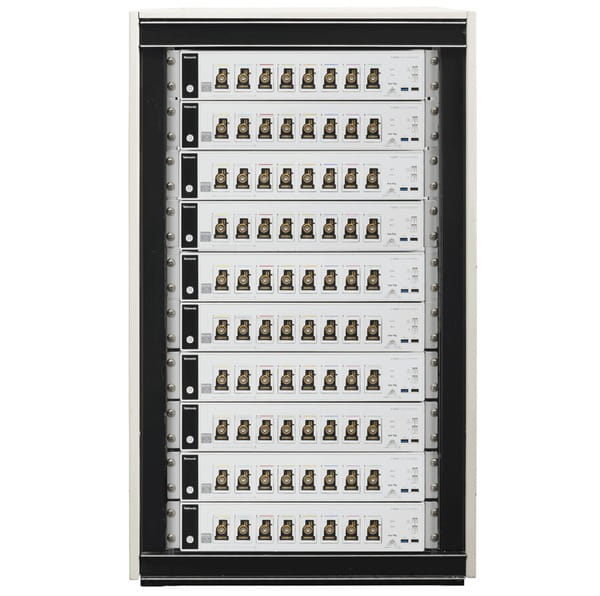

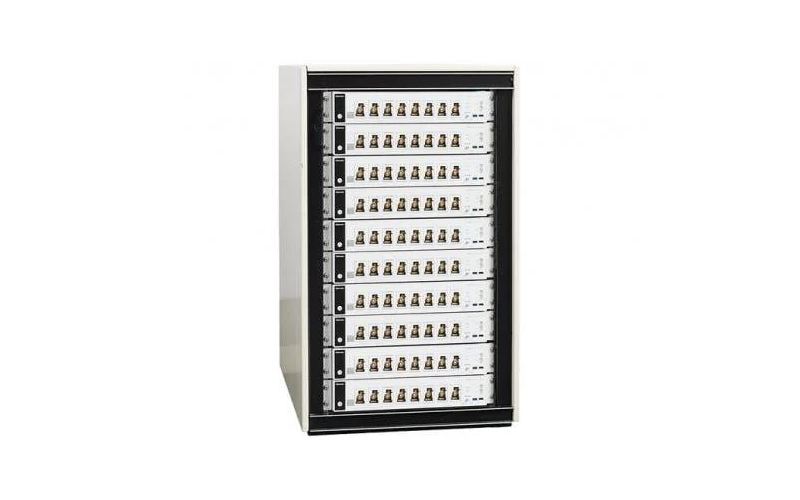

多台 MSO58LP 仪器安装在一个机架中，有效利用可用的空间。

选配工作台转换套件包括四个支脚和一个皮带把手，用于实验室环境的工作台表面。

MSO58LP 选配工作台转换套件，优化仪器用于工作台中。

5 系列 MSO 紧凑型节省了宝贵的机架空间。

体验性能差异

由于 1 GHz 模拟带宽、6.25 GS/s 采样率、125 Mpts 记录长度和 12 位模数转换器 (ADCs)，5 系列 MSO 瘦身版为您捕获准确的波形数据提供了所需的性能，同时提供了最佳的信号完整性和垂直分辨率，可以查看小的波形细节。

5 系列瘦身版混合信号示波器 (MSO) 在所有通道中具有高达 6.25 GS/s 的采样速率，可提供高于 5x 的过采样，实现更优噪声性能和精细时序分辨率。

标配 125 Mpts 记录长度在最高采样率(6.25 GS/s)时提供了 20 ms 的采集时间，在实现长时间捕获的同时，保持了高定时分辨率，提高了测量精度。

行业领先的垂直分辨率

在您需要捕获高幅度信号，同时又要查看较小的信号细节时，5 系列 MSO 紧凑型提供了杰出的性能，可以捕获关心的信号，同时最大限度地降低不想要的噪声的影响。5 系列 MSO 紧凑型的核心是 12 位模数转换器(ADCs)，其提供的垂直分辨率是传统 8 位 ADC 的 16 倍。

全新高分辨率模式根据选择的采样率来应用基于硬件的独特有限脉冲响应 (FIR) 滤波器。FIR 滤波器为该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 中的噪声。

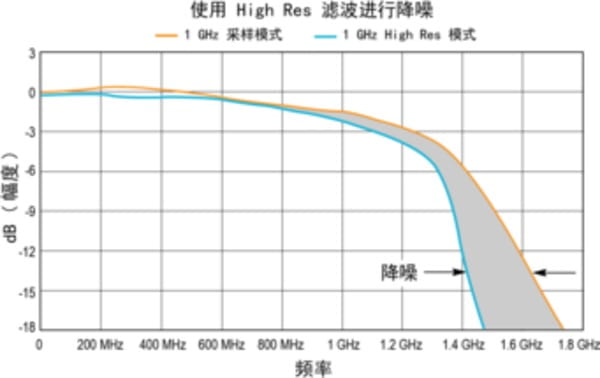

1 GHz 频率图叠加 High Res 滤波器，显示了在启用High Res 模式时噪声下降

High Res 模式在≤ 125 MS/s 采样率下提供了最低 12 位垂直分辨率，最高可达 16 位垂直分辨率，。下表显示了 High Res 模式下每种采样率的垂直分辨率位数。

普通 8 位 ADC 示波器的有效位数(ENOB)在 4~6 位之间，具体视带宽和选择的垂直标度而定。5 系列 MSO 紧凑型中的 12 位 ADC 与新型低噪声前端放大器相结合，提供了 7~9 位的 ENOB，在存在大的幅度信号时，可以更好地查看细微的信号细节。

下表显示了 5 系列 MSO 紧凑型在 High Res 模式下、50Ω、10MHz 输入及 90% 全屏时的典型 ENOB 值。

1在启动 High Res 时，6.25 GS/s 不能作为实时采样率提供。

频谱视图

在频域中查看一个或多个信号，通常可以更简便地调试问题。几十年来，示波器一直标配基于数学的 FFT，以满足这一需求。但是，FFT 也较难使用，因为它们由提供模拟时域视图的采集系统所驱动。在为模拟视图优化采集设置时，您的频域视图不是自己想要的。在获得想要的频域视图时，您的模拟视图不是自己想要的。在基于数学的 FFTs 中，几乎没有可能同时在两个域中都获得优化的视图。

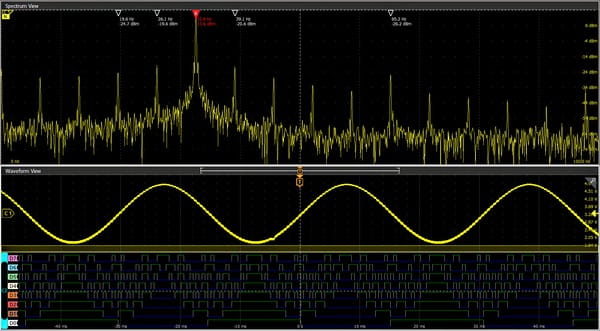

频谱视图改变了这一切。泰克已获专利的技术既为时域提供了一个压缩装置，又在每个 FlexChannel 后面为频域提供了一个数字下变频器。两条不同的采集路径可以同时观察输入信号的时域视图和频域视图，并为每个域提供独立的采集设置。其他制造商提供了各种“频谱分析”套件，并声称使用起来非常简便，但都会有上面的局限。只有频谱视图既提供了杰出的易用性，又能够同时在两个域中实现优化的视图。

直观的频谱分析仪控制功能如中心频率、频宽和解析带宽 (RBW) 独立于时域控制功能，可以简便地进行设置，实现频域分析。每个 FlexChannel 模拟输入有一个频谱视图，可以实现多通道混合域分析。

TekVPI 探头接口

TekVPI®探头接口确立了探测易用性的标准。除接口提供的安全可靠的连接外，许多 TekVPI 探头都有状态指示灯和控件，另外在探头补偿框上有一个探头菜单按钮。TekVPI 接口允许直接连接电流探头，无需单独电源。TekVPI 探头可以通过 USB 或 LAN 远程控制，在自动测试系统环境中提供了功能更全面的解决方案。5 系列 MSO 紧凑型为前面板连接器提供了最高 80 W 的功率，足以为所有连接的 TekVPI 探头供电，而不需要额外的探头电源。

TekVPI 探头接口是启用高带宽、低衰减版选配 TPP 系列无源电压探头的关键。TPP 系列探头提供了通用探头的所有好处：高动态范围，灵活的连接选项，强健的机械设计，同时提供了有源探头的性能。在 1 GHz 带宽时，选配的 TPP1000 探头可以查看信号中的高频成分，3.9 pF 超低电容负载则使对电路的负面影响达到最小。选配的低衰减(2x) TPP0502 拥有 500 MHz 带宽，特别适合测量低压信号。

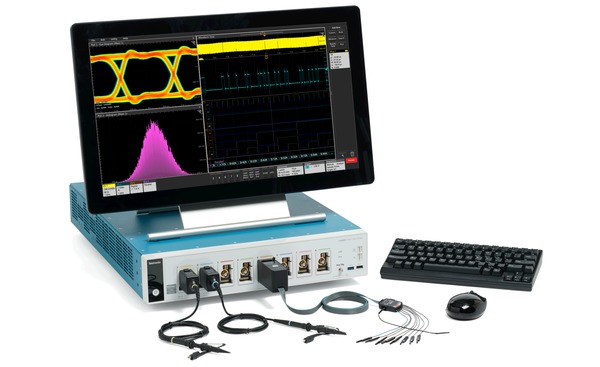

MSO58LP 连接 TekVPI 探头和触控监视器，用于实验室环境中。

专为您的需求而设计

远程操作，加快自动测试速度

IVI-COM1, IVI-C2和 LabVIEW1仪器驱动程序免费提供，可以使用 LAN 或 USBTMC 连接从外部 PC 简便地与示波器通信。为远程设置和控制仪器提供了一套完整的编程命令，轻松实现自动测试。

通过远程操作改进协作水平

内置 e*Scope® 功能可以通过标准网络浏览器，借助网络连接快速控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。完全以您个人的方式远程控制示波器，不管是在实验室中，还是在全球任何地方。e*Scope 可以把多个站点连接到一台仪器上，实时提供数据采集结果。

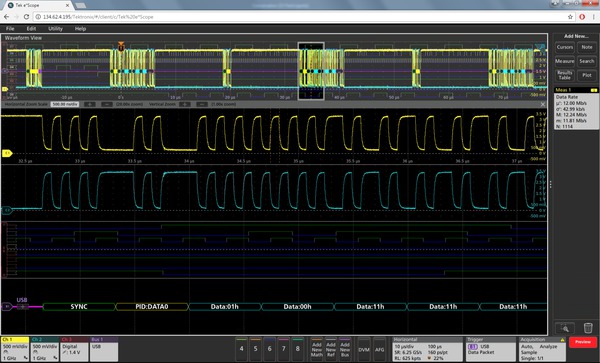

e*Scope 可以使用现代化网络浏览器简便地进行远程查看和控制。

增强安全选项

5-SEC 增强安全选项可以使用密码启用/禁用所有USB 通信端口和固件升级。此外，5-SEC 选项可确保内部内存根据《国家工业安全计划操作手册》 (NISPOM) DoD 5220.22-M 中第 8 章的要求以及 NISPOM 下《分类系统认证防御安全服务手册》来清除所有设置和波形数据，从而提供最高级别的安全性。这可确保让您能够放心地将仪器迁移到安全区域之外。

如果想永久存储数据，您可以把它保存到外部 U 盘设备或根据实验室信息安全协议编程保存到 USBTMC 端口。

迅速从实验室转到制造

5 系列 MSO 紧凑型基于泰克取得骄人成绩的 5 系列MSO 平台。这意味着您可以在开发过程中使用台式 5 系列 MSO 及漂亮的 15.6 英寸触控显示器及全面测量分析功能。然后在您准备从产品转到制造时，您可以在制造应用中使用与研发期间开发的相同的软件和测试例程，节约时间和机架空间。

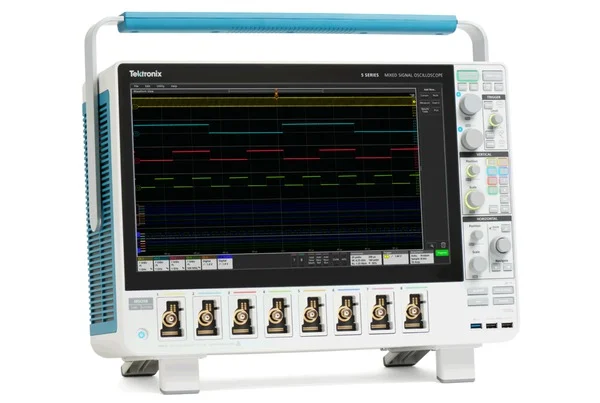

在研发期间使用台式 5 系列 MSO，然后无缝转向紧凑型进行制造测试。

5 系列 MSO 紧凑型 – 同类最高的通道密度和最优异的性能
