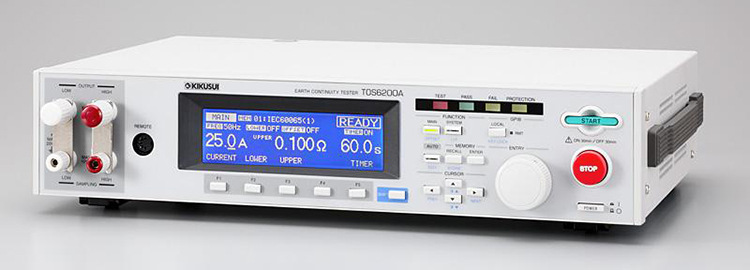

菊水TOS6200A接地电阻测试仪 KIKUSUI TOS6200A接地导通测试仪

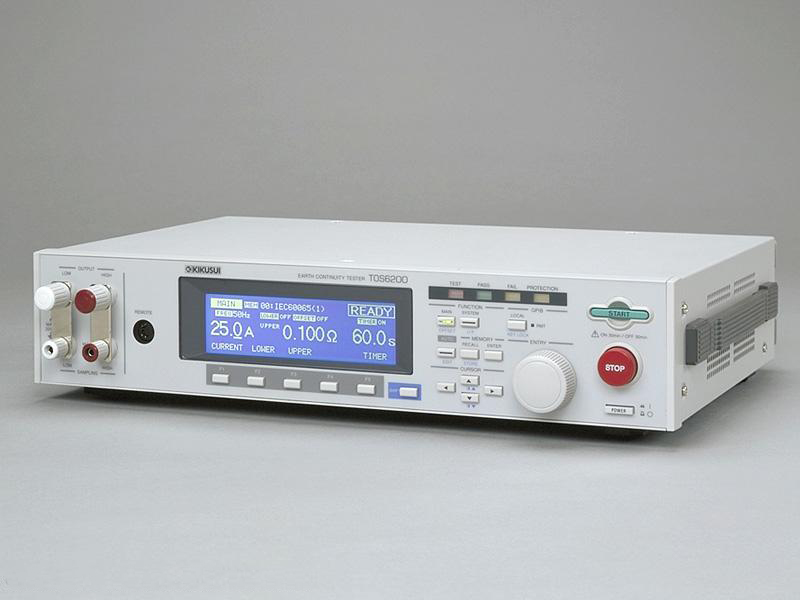

菊水TOS6200接地电阻测试仪 概要
TOS6200是为进行电气产品安全法、IEC、EN、VDE、BS、UL、JIS等安全标准中的I等级设备所要求的接地电阻的测试仪。该测试仪通过新开发的高效率电源，实现了150VA的大输出，体积小，质量轻。该测试仪通过采用恒流方式，可针对被试验物的电阻值变化提供稳定的电流，完全可以应对生产线上的自动试验系统。
TOS6200A 产品特长
采用恒流方式
采用窗口比较器方式进行判定
对来自GPIB、RS-232C和外部的电流、时间、电阻值进行控制
可以读回GPIB、RS-232C、测量值、试验结果
搭载有100种存储功能和编程功能
带接触检查功能
便于判断状态的大显示屏
主要变化
| （新）TOS6200A | （旧）TOS6200 | |

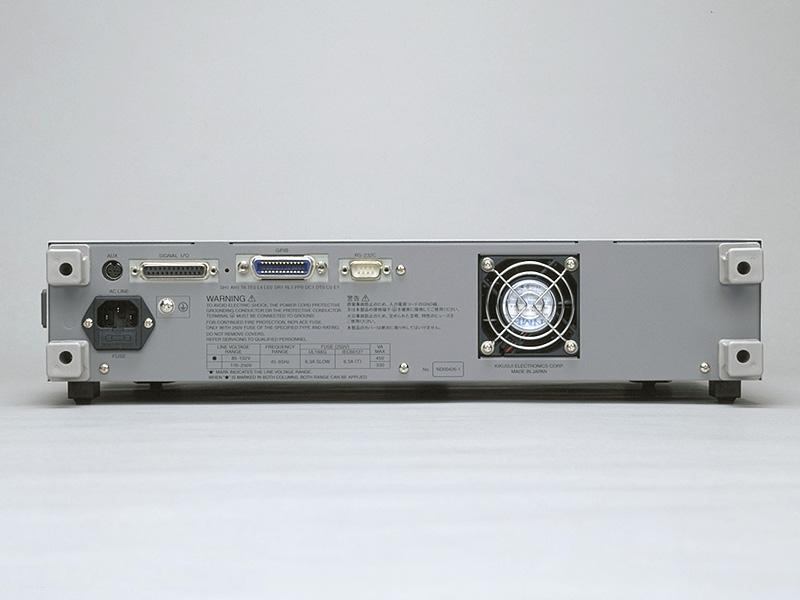

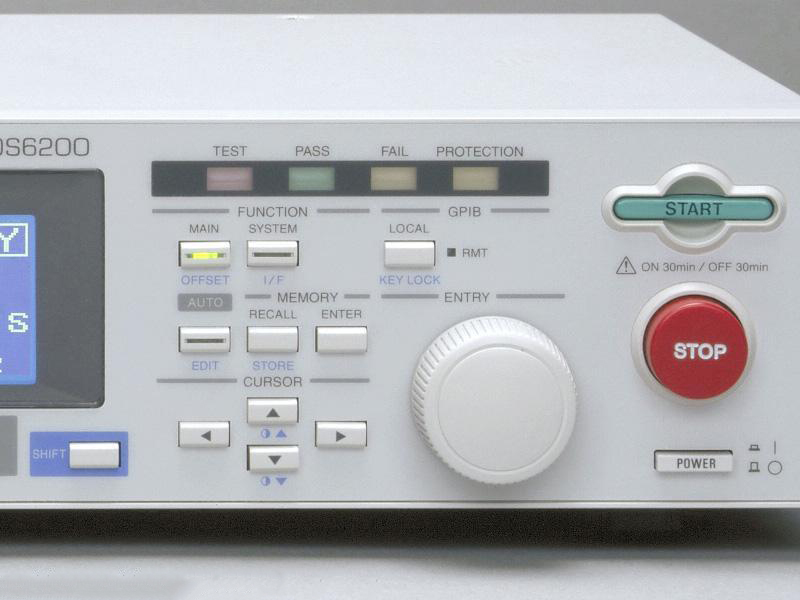

| 面板的变化 |  |  |
| 输入电压范围 | 85V - 250V | 85V - 132V 或 170V - 250V |
| 最大功耗 | 280VA | 450VA（100V 型号） 330VA（100V/200V 型号） |
TOS6200A 选购件 (关联产品)
型号 | 名称及描述 | 图片 |
LP01-TOS | 接地导通测试仪（TOS6200(A)）用低电压测试探针（Max.AC30A／约2m） |  |

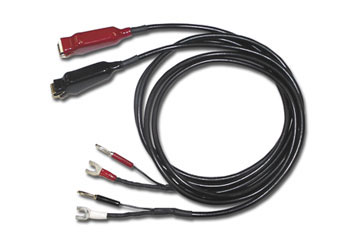

TL11-TOS | 低电压测试引线、用于TOS6200(A) |  |

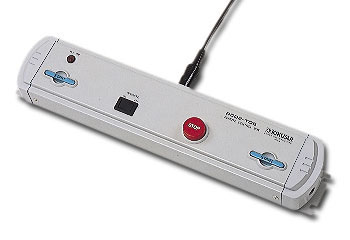

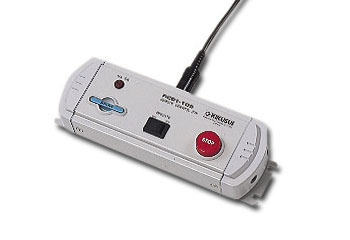

RC01-TOS | 远程控制箱（用于单手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P］、※TOS53XX需要转换适配器［型号名称：DD-5P/9P］ |  |
RC02-TOS | 远程控制箱（用于双手操作/1.5m）※TOS7200需要转换适配器［型号名称：DD-5P/6P］、※TOS53XX需要转换适配器［型号名称：DD-5P/9P］ |  |

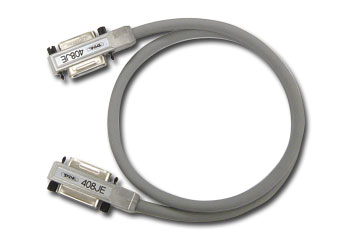

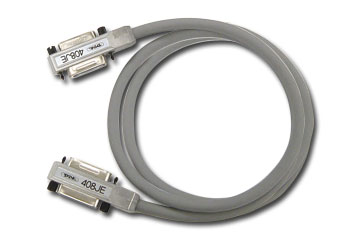

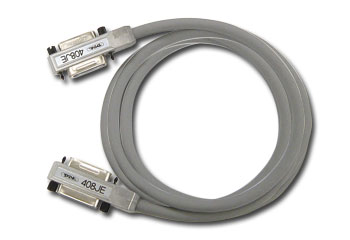

408J-101 | GPIB电缆,长度:约1m |  |
408J-102 | GPIB电缆,长度:约2m |  |
408J-104 | GPIB电缆,长度:约4m |  |
KRB100-TOS | 支架(米制尺寸)用 TOS6200(A), TOS9220/TOS9221, OH01-KHA, PLZ2405WB |
型号 | TOS6200A | ||
输出部 | |||
输出电流 | 设定范围（※1） | 3.0~30.0A AC （在最大额定输出以下，且输出端子电压在5.4V以下 的电阻） | |
分辨率 | 0.1A | ||
精度 | ±（1% of setting ＋ 0.2A） | ||
最大额定输出 | 150VA（通过输出端子输出） | ||
失真率 | 2%以下（10A以上的0.1Ω纯电阻负载） | ||
频率 | 范围 | 50／60Hz正弦波（可选） | |
精度 | ±200ppm | ||
开路端子电压 | 6Vrms以下 | ||
输出方式 | PWM开关方式 | ||
输出电流表 | |||
测量范围 | 0.0~33.0A AC | ||
分辨率 | 0.1A | ||
精度 | ±（1% of reading ＋ 0.2A） | ||
响应 | 响应平均值／有效值显示（响应时间200ms） | ||
保持功能 | 在PASS、FAIL期间保持测试结束时的测量电流值 | ||
输出电压表 | |||
测量范围 | 0.00~6.00V AC | ||
分辨率 | 0.01V | ||
精度 | ±（1% of reading ＋ 0.02V） | ||
响应 | 响应平均值／有效值显示（响应时间200ms） | ||
保持功能 | 在PASS、FAIL期间保持测试结束时的测量电压值 | ||
电阻计（※2） | |||
测量范围 | 0.001~1.200Ω | ||
分辨率 | 0.001Ω | ||
偏置取消功能 | 0.001~1.200Ω（有OFF功能） | ||
精度 | ±（2% of reading ＋ 0.003Ω） | ||
保持功能 | 在PASS期间保持测试结束时的测量电阻值 | ||
合格与否判定功能 | |||
判定方式 | 视窗识别方式
| ||
上限基准值（UPPER）设定范围 | 0.001~1.200Ω | ||
下限基准值（LOWER）设定范围 | 0.001~1.200Ω | ||
判定精度 | ±（2% of UPPER ＋ 0.003Ω） | ||
校正 | 使用纯电阻负载用正弦波的有效值校正 | ||
LED | PASS | 判定为PASS时大约点亮0.2秒钟以上 设定为PASS HOLD时连续点亮 | |
UPPER FAIL | 检测出高过上限基准值的电阻值， 判定为FAIL时点亮 | ||
LOWER FAIL | 检测出低于下限基准值的电阻值， 判定为FAIL时点亮 | ||
蜂鸣器 |
| ||
时间 | |||
测试时间 | 设定范围 | 0.3~999s 有TIMER OFF功能 | |
精度 | ±（100ppm of setting ＋20ms） | ||
环境 | |||
动作环境 | 户内使用、过电压类别 II | ||
规格保证 范围 | 温度 | 5~35℃ | |
湿度 | 20~80%rh（但不得凝水） | ||
动作范围 | 温度 | 0~40℃ | |
湿度 | 20~80%rh（但不得凝水） | ||
保存范围 | 温度 | －20~70℃ | |
湿度 | 90%rh以下（但不得凝水） | ||
高度 | 海拔2000m以下 | ||
电源 | |||
输入电压范围 | 100V型号：AC85?9?1132V | ||
100V/200V型号：AC85?9?1132V／AC170?9?1250V | |||
耗电量 | 无负载时 （READY） | 100V型号：70VA以下 100V/200V型号：60VA以下 | |
额定负载时 | 100V型号：最大450VA 100V/200V型号：最大330VA | ||
输入频率范围 | 47Hz?9?163Hz | ||
绝缘电阻 | 30MΩ以上（DC500 V） AC LINE─底盘之间 | ||
耐压 | AC 1390V（2秒钟） AC LINE—底盘之间 | ||
接地连续性 | AC25A／0.1Ω以下 | ||
电磁兼容（EMC）（※3，※4） 符合以下指令以及标准的要求事项 | |||
外形尺寸（最大部位） | 430 （455）W×88 （140）H×270（345）Dmm | ||
质量 | 约9kg | ||
随附件 | |||
电源线 | 1根 | ||
测试引线TL11-TOS | 1组 | ||
短路棒 | 2根（连接在OUTPUT端子—SAMPLING端子之间。） | ||
电源保险丝 | 2个（包括保险丝座里面的备件 2 个） | ||
使用说明书 | 1 册 | ||
