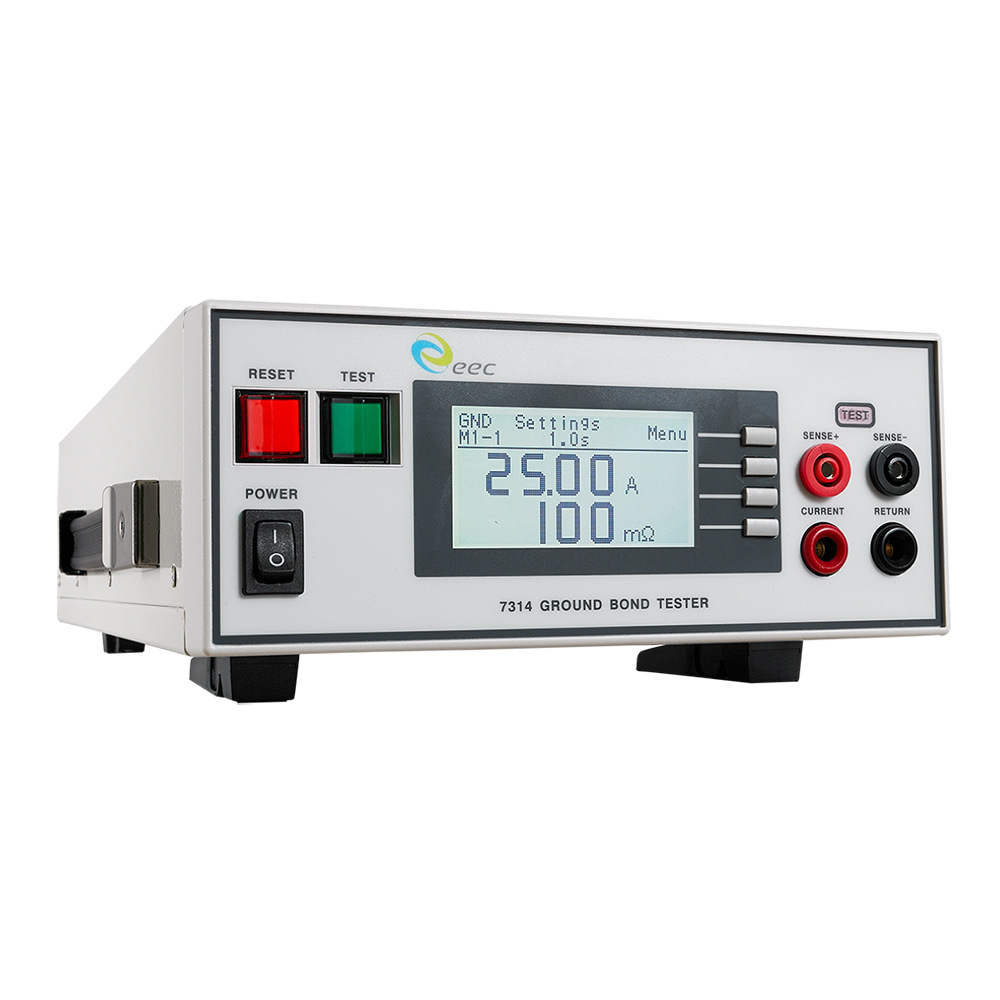

7314 产品介绍
宽广可调交流输出，电力系统安全保障
7300系列为桌面式接地阻抗测试仪，宽广的可调电流输出范围符合所有的安规规范，达到IEC、UL、CSA、TUV等国际认证机构的测试标准。7300系列还可链接EST-300系列，组成完整自动化安规测试。
简洁易懂的操作接口，学习容易、上手快速；大尺寸128 x 64 LCD 显示器，可完整呈现测试结果，提高判读效率；接地阻抗测试项目，符合IEC、UL、CSA、TUV 等国际认证机构的测试标准。
7314 产品特点
搭配7100 系列耐压 / 绝缘测试器，可同时进行耐压及接地测试，缩短测试时间
自动扣除测试线路阻抗 (Auto Offset) ，确保测试结果的准确性
开机智能检测功能，自动确认仪器输出正常，确保测试的可靠度
校正及预警时间设定功能，提醒用户定期校正，确保测试质量
键盘锁定 (Key Lock) 功能，保护记忆组数据，避免误触按键所造成的危害
全系列内建特殊的线性恒流输出放大线路
大型128×64 Graphic LCD 显示器(7316,7315,7314 model)
7315单机可与7100series(HYPOT III)耐压/绝缘阻抗测试器连结，符合标准19英吋仪器架
内建10组程序记忆、每一组3个测试步骤可进行程序记忆步骤的连结测试
开机自我检测功能的测试，可于测试前进行判定各项测试功能是否正常
测试线路阻抗自我归零校整功能，确保测试结果的准确性
前面板软件输入校正
时间与日期的设定，可设定校正时间及预警时间提醒使用者
内建PLC Remote遥控界面
键盘锁定功能
安全锁定功能
台湾华仪7314 产品功能

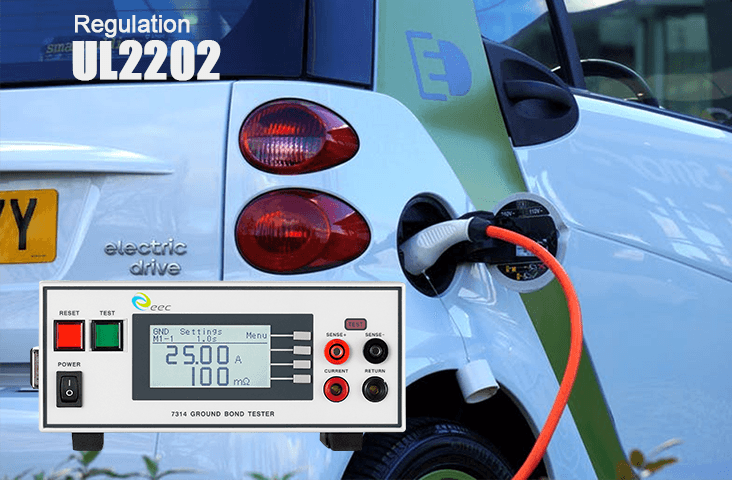

具备60A高电流输出可符合UL2202规范（电动车充电系统设备）。

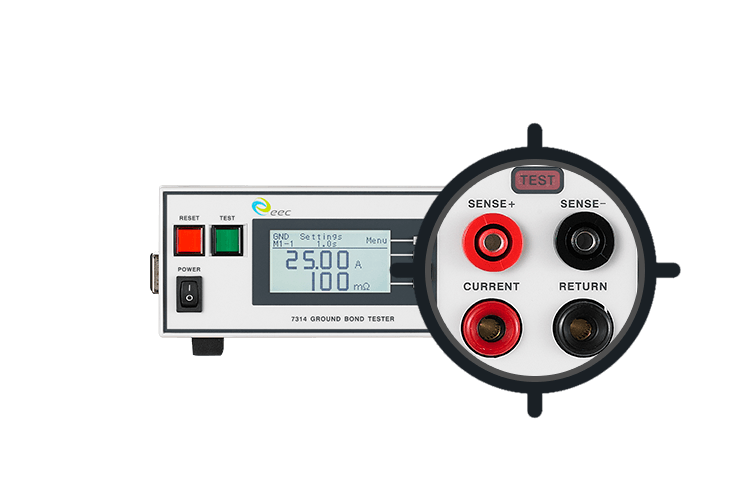

四线测量使用额外两条接线来消除夹具电阻的影响，并结合自动偏移调整功能（Auto Offset）来提高测试精度。

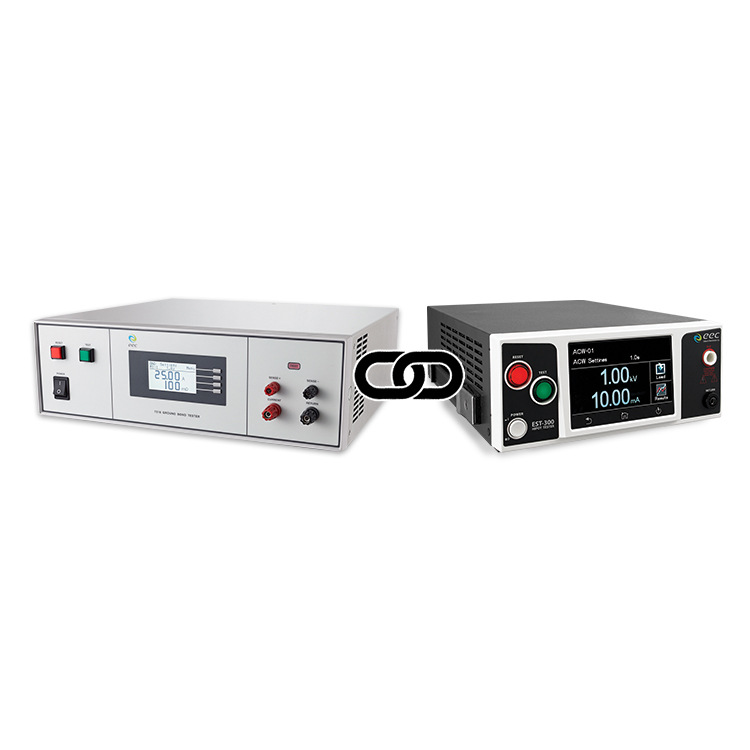

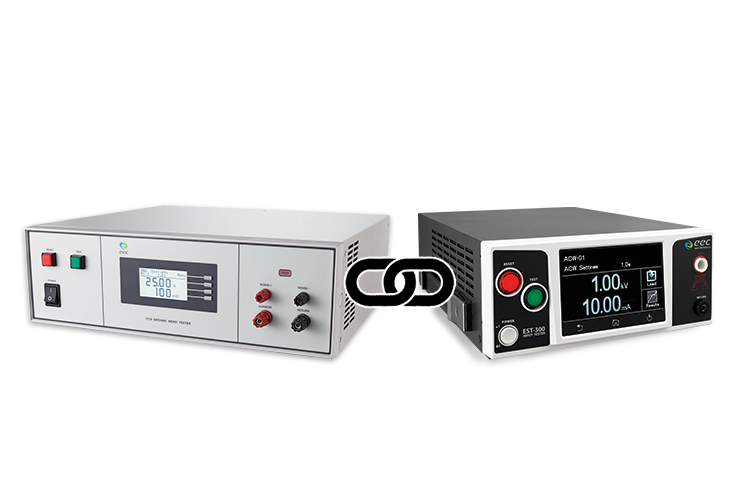

可连接EST-300系列耐压测试器，提供更完整安规解决方案。

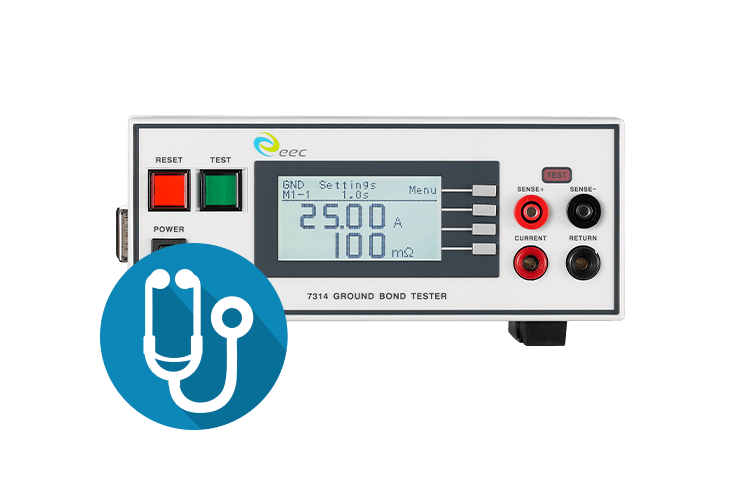

配备FailCHEK功能，智能自我诊断仪器状态，确保仪器正常运行。

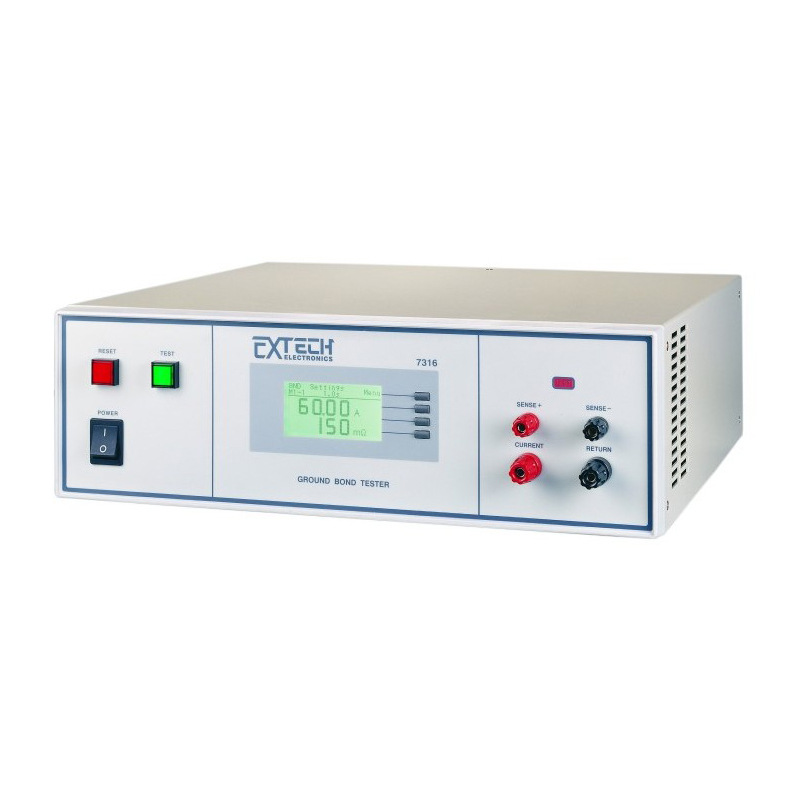

型号 | 7314 | 7316 | |
输入电源 | |||
电压 ( 交流 ) | 115/230V ± 15% Auto Range | ||
频率 | 50/60Hz ± 5% | ||
接地阻抗测试 | |||
额定输出 ( 交流 ) | 40A/8V max. | 60A/12V max. | |
输出电压 | 8V | 12V | |
电流量测范围 | 1.00-40.00A | 1.00-60.00A | |
电流分辨率 | 0.01A | ||
电流精确度 | ±(3% of reading + 3 counts) | ||
线材阻抗归零调整范围 | 0-100mΩ | ||
线材阻抗归零调整分辨率 | 1mΩ | ||
线材阻抗归零调整精确度 | ±(2% of setting + 2 counts) | ||
阻抗量测范围 | 0-600mΩ | ||
分辨率 | 1mΩ | ||
阻抗精确度 | 0-600mΩ输出 1.00-5.99A内 | ±(3% of reading +3 counts) | |
0-600mΩ输出 6.00-10.00A内 | ±(2% of reading + 2 counts) | - | |
0-600mΩ输出 6.00-15.00A内 | - | ±(2% of reading + 2 counts) | |
0-200mΩ输出 10.01-30.00A内 | ±(2% of reading + 2 counts) | - | |
0-300mΩ输出 15.01-30.00A内 | - | ±(2% of reading + 2 counts) | |
0-150mΩ输出 30.01-60.00A内 | ±(2% of reading + 2 counts) | ||
测试时间 | 0, 0.5-999.9s (0 = continuous) | ||
时间分辨率 | 0.1s | ||
时间精确度 | ±(0.1% of setting + 0.05s) | ||
一般规格 | |||
远程控制输入讯号 | Test, Reset, Withstand Processing, Memory1, 2, 3, Interlock | ||
远程控制输出讯号 | Pass, Fail, Processing, Reset-Out, Start-Out | ||
记忆组 | 10 memories, 3 steps/memory | ||
显示器 | 128 x 64 Graphic LCD | ||
自我检测 | Build-in software driven verification menu to test fault detection circuits | ||
操作温度 / 储存温度 / 湿度 | 0 to 40°C/-40 to 75°C/20 to 80%RH | ||
尺寸 ( 宽 x 高 x 深 ), mm | 215 x 89 x 430 | 430 x 133 x 400 | |
重量 | 14kg | 20kg | |
