通过响应波形的定量化，能在装有转子的成品状态下进行检查
脉冲线圈测试仪ST4030A根据响应波形识别特征量LC和RC。 由于可以定量地将其作为电路常数值处理，因此可以基于数值数据清楚地确定判断阈值。 并且因为测试结果是数值，所以可以使用统计质量控制方法从测试结果中使用它们。 每匝短路的累积数据可以反馈到先前的过程以预测线圈缺陷并防止再次发生。

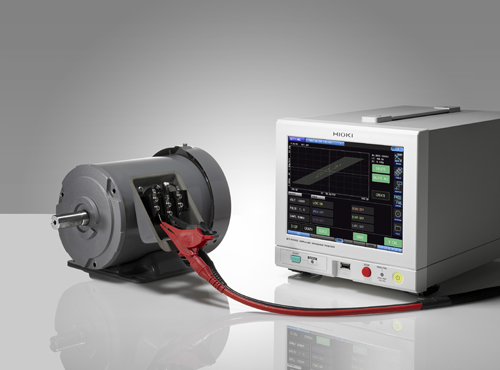

脉冲线圈测试仪ST4030A测试电机电感（线圈）产生的线圈之间是否存在层间短路。 一种判断合格品的方法，通过比较脉冲电压施加到合格品时参考主波形的指定部分中“主波形”和“测试波形”之间的偏差面积， 我们将介绍如何使用脉冲线圈测试仪，使用从合格品和不合格品的分布偏差判断质量的方法来检测单匝短路情况。
ST4030A 产品特点
● 能够检测到以往很难检测到的不良现象
● 高精度的检测波形（高速采样200MHz×高分辨率12bit）
● 单匝线圈检测（响应波形的定量化）
● 通过检测隐藏在噪音中的“微弱的局部放电”，掌握马达线圈之间的绝缘不良情况(微短路)。（选件）
ST4030A 产品功能
高精度的波形检测
可以高精度的检测出以往难以识别的合格品和不合格品之间的差异，例如响应波形中的微妙变化。 200 MHz的高速采样能捕捉细微的瞬间变化，12bit的高分辨率能捕获波形之间的微小差异。
可以检测较难判定的多匝短路

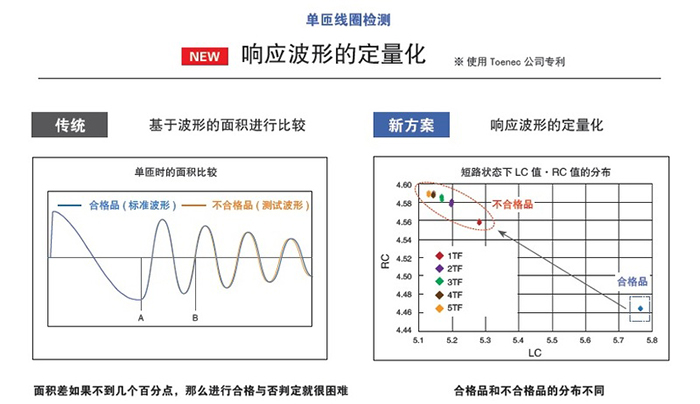

对于以往较难判定的多匝短路的区别也能通过响应波形的定量化进行合格与否的判断。因为在LC、RC值上合格品和不合格品的分布不同，因此可以明确判断的标准。
能够在装有转子的成品状态下进行脉冲测试
转子装在马达定子上的状态下，根据转子的安装位置，转子和定子之间的杂散电容会发生变化。因此，脉冲测试得到的响应波形也会发生变化，从而无法使用过去的波形比较方式。将响应波形进行数值化得到的LC·RC值也会因为响应波形的变化而变化，但合格品和不合格品的分布不同。所以，ST4030A通过生成合格品和不合格品的判定区域，能在装有转子的成品状态下进行脉冲测试了。
ST4030A 主要技术参数（精度保证时间1年，调整后精度保证时间1年）
型号 | ST4030A |
测试项目 | ●将施加在脉冲电压上所获得的响应波形定量化（LC·RC值），并判断合格与否 |
施加电压 | 100 V〜4200 V (设置分辨率：10 V步) 最大施加能量: 约88mJ |
可测试的电感范围 | 10 µH〜100 mH |
采样率 | 200 M/ 100 M/ 50 M/ 20 M/ 10 MHz, 分辨率: 12 bit, 数据数: 1001〜8001点 (1000点步) |
电压检测精度 | [DC精度] ±5％ of setting, [AC带宽] 100 kHz：±1 dB |
判定方法 | LC·RC值判定，波形判定，放电判定（安装ST9000时） |
测试条件组数 | 255 ( 测试条件设置、判定条件设置、标准波形) |
测试时间 | 约60ms (3000V、1 脉冲、判定OFF 时的参考值) |

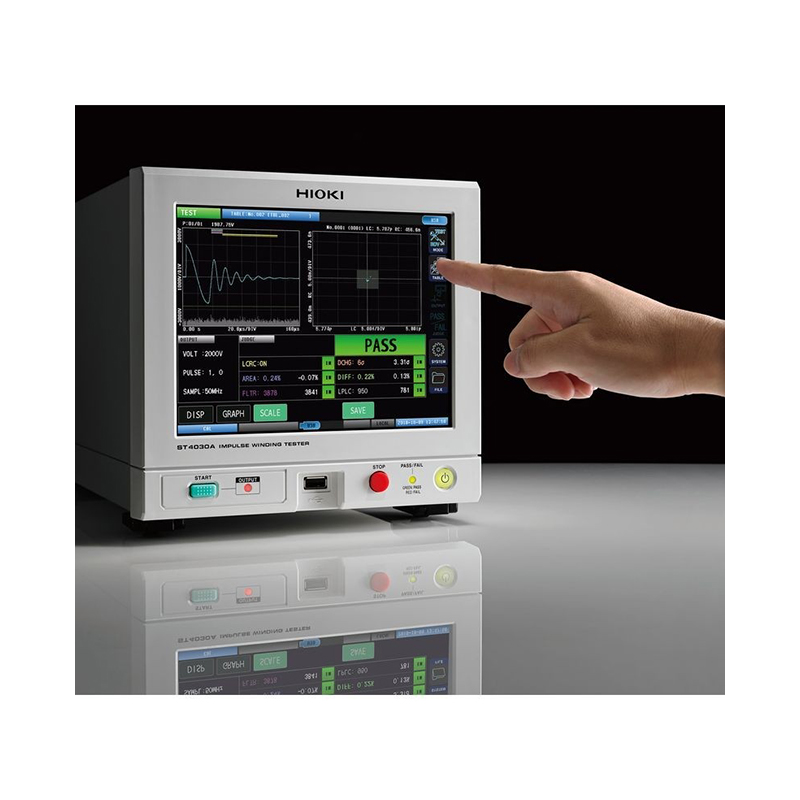

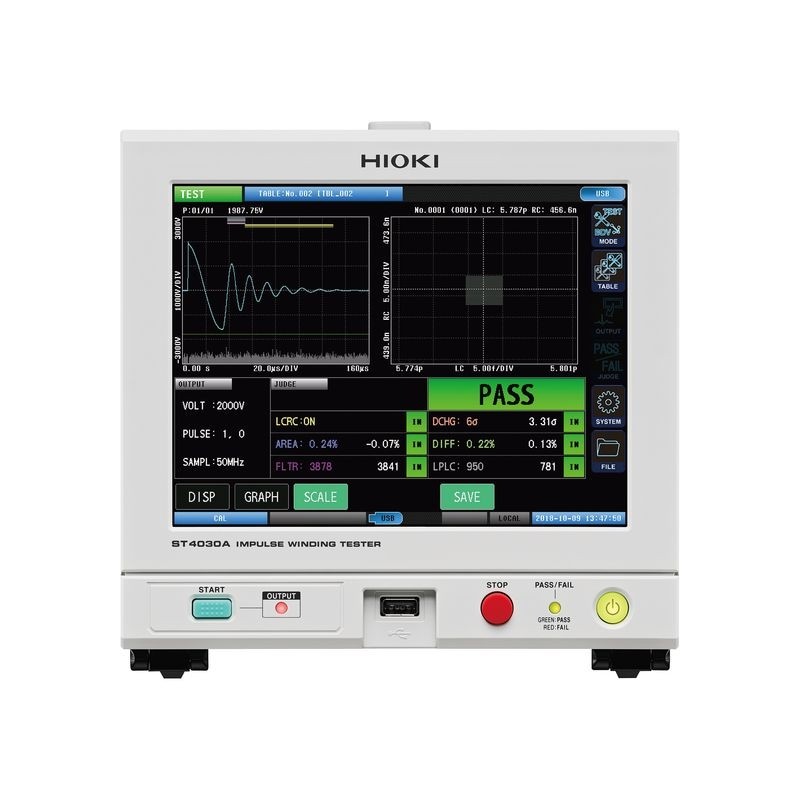

显示 | 显示器：8.4 英寸SCGA 彩色TFT 液晶(800×600点)，触摸面板 |

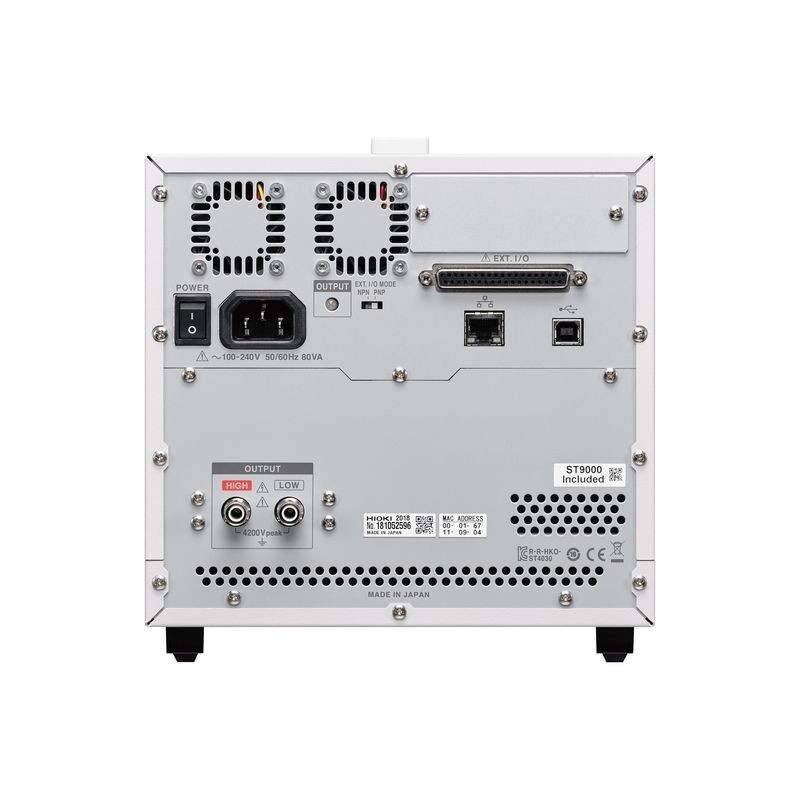

接口 | 标配：EXT.I/O, USB主机 (内存), USB设备 (通讯用), LAN |
电源 | AC100 V〜240 V, 50 Hz/60 Hz, 80 VA max. |
体积及重量/th> | 215W × 200H × 348D mm, 6.7 kg |
附件 | 电源线×1，使用说明书×1，应用软件光盘×1，使用注意事项×1 |
ST4030A 附件与选件
组装选件 | 输入/输出线 注意：电缆寄生效应的影响 响应波形根据电缆长度而变化。咨询电缆容量值在一定范围内的特注品，请联系中国各分支机构。 | |

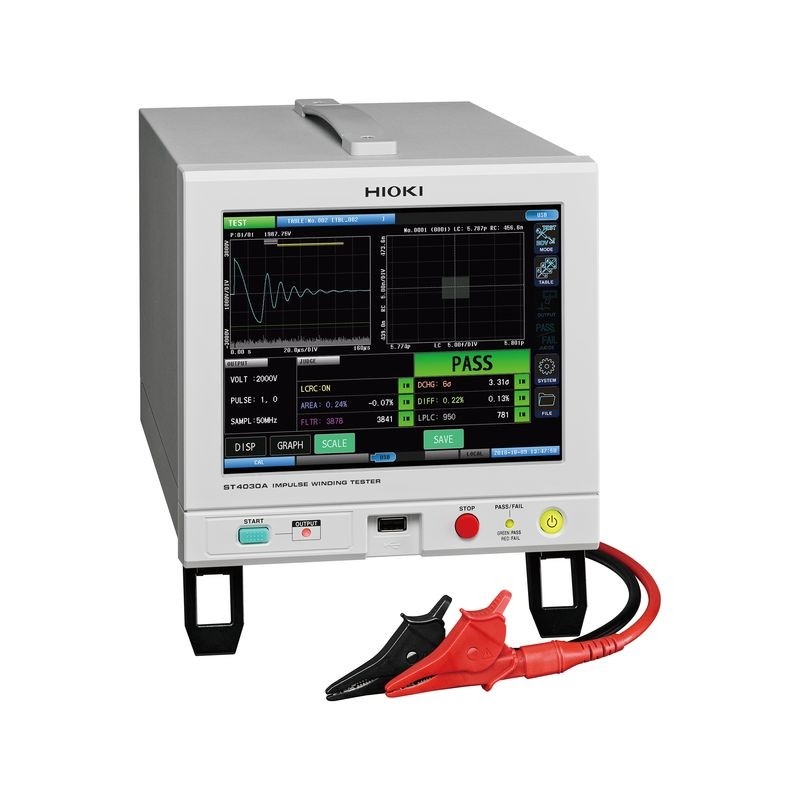

放电检测功能ST9000 | 加工用测试线 L2252 | 夹型测试线L2250 |
|
|
|
检测隐藏在噪音中的“微弱的局部放电” ·搭载HIOKI原装滤波器 | 最大额定电压AC4200V peak，2m | 1.5m |
