保证贴片基板质量的提高
● 功能集成到一个主机-桌上型（1220-50）
● 电解电容・IC反装检出（选件）
● 提升测试效率的宏测试
● 可组合成各种测试系统
产品规格

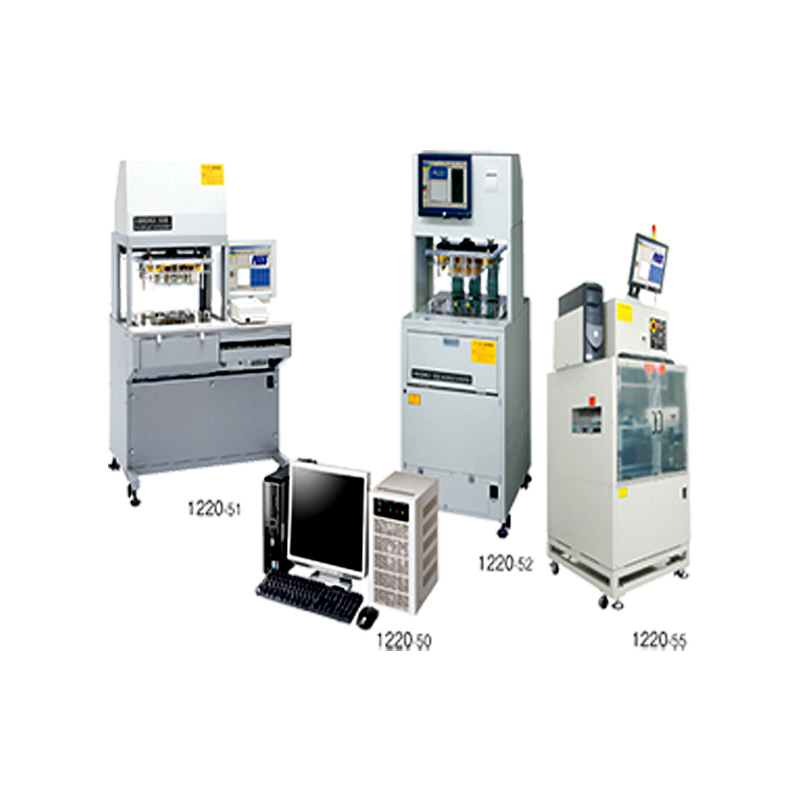

1220-50 | 1220-51 | 1220-52 | 1220-55 | |
测试内容 ·范围 | 整体短路/开路、元件测量 | |||
宏测试: 10 Ω〜10MΩ Ω (阻抗) | ||||
电阻: 400 μΩ〜40M Ω | ||||
电容: 10 pF〜400 mF | ||||
电感: 1 μH〜100 H | ||||
二极管、三极管 (VF): 0 V〜25 V | ||||
齐纳二极管 (VZ): 0 V〜25 V (25 V〜120 V是选件功能) | ||||
数字三极管 (Q): 0 V〜25 V | ||||
光 耦: 0 V〜25 V | ||||
电容反装检出 (选件), IC反装检出 (选件) | ||||
最大测试点数 | 2,176点 (追加3个扩展箱时), | 2,176点 (追加3个扩展箱时), | 1,536点 (追加2个扩展箱时), | 2,176点 (追加3个扩展箱时), |
可以64点为单位增加测试点数 | ||||
最大测试步数 | 10,000步 | |||
测试时间 | 整体短路/开路: 约0.8 msec〜/点 | |||
可测基板尺寸 | 390 (W) × 300 (D)mm | |||
电源 | AC100 V ±10% (特殊规格下单时指定), 消耗功率: 700〜1000VA | |||
尺寸・重量 | 200W × 325H × 298Dmm, 10 kg | 1030W × 1470H × 710Dmm, 240 kg | 655W × 1610H × 705Dmm, 220 kg | - |
