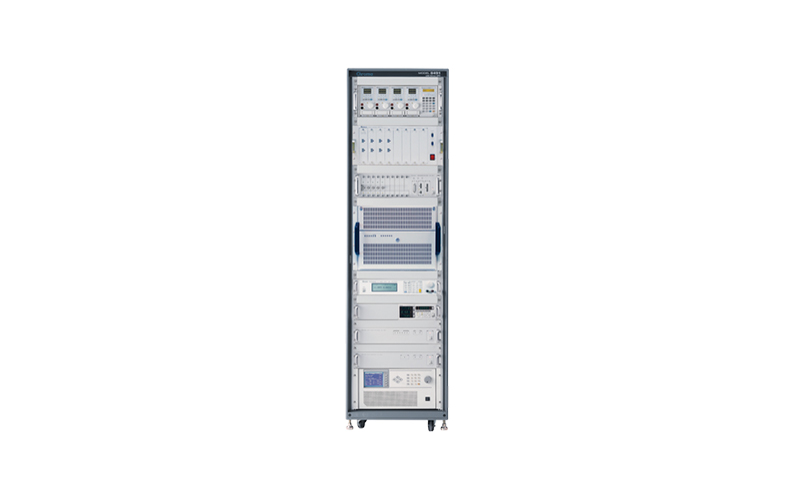

台湾Chroma 8491 LED电源自动测试系统

Chroma 8491 LED电源自动测试系统是测试LED电源的最佳测试系统,它可支援同时一次测多颗待测物,大幅提升生产线产能,也可选择多种硬体包括输入端的交流电源供应器或直流电源供应器、精准的数位功率表、PCI介面的功能卡、感测器单元、感测器模组,还有业界第一台特殊为LED电源输出拉载设计的专用电子负载。此系统搭配的PCI介

咨询电话:400-838-1718

Chroma 8491 LED电源自动测试系统是测试LED电源的最佳测试系统,它可支援同时一次测多颗待测物,大幅提升生产线产能,也可选择多种硬体包括输入端的交流电源供应器或直流电源供应器、精准的数位功率表、PCI介面的功能卡、感测器单元、感测器模组,还有业界第一台特殊为LED电源输出拉载设计的专用电子负载。

此系统搭配的PCI介面的功能卡–LED电源量测卡与控制卡,其主要功能在量测调光电流/频率/周期占空比与提供调光控制讯号(直流电压、脉波宽度调变、SM BUS)与致能开关讯号。另外,也可利用时序/杂讯量测卡来作为20MHz频宽下的涟波电流量测。

Chroma 8491自动测试系统配备了针对待测物(LED 电源应用于照明) 特性优化后之标准测试项目,使用者只需在标准测试项目上定义测试条件和测试规格即可测试。

Chroma 8491自动测试系统软体运行于Windows7/10以上的作业环境下,在简单易学的Windows环境下为测试工程师提供专用的电源测试系统,并且方便使用Windows资源。

 优化的测试项目

Chroma 8491自动测试系统配备了针对待测物(LED电源应用于照明)特性优化后之标准测试项目,用户只需在标准测试项目上定义测试条件和测试规格即可测试。

优化后的测试项目涵盖了6类电源测试要求,输出特性(OUTPUT PERFORMANCE)检测待测物的一般性能,输入特性(INPUT CHARACTERISTIC)检测电源的输入参数,稳定度测试(REGULATION TESTS)检测待测物在输入电源和负载变化时的稳定性。时序和瞬态(TIMING & TRANSIENT)测量开机,关机时的瞬时状态及各事件的时间,保护测试(PROTECTION TESTS)触发电源的保护电路,特殊测试(SPECIAL TESTS)提供了测试电源的特殊功能与方法。

输出特性测试

  1. 直流输出电压

  2. 直流输出电流

  3. 涟波电流 (峰对峰值与有效值)

  4. 调光电流

  5. 调光频率

  6. 调光周期

  7. 效率

  8. 测试中调整

  9. 开机输出过充电流

输入端特性测试

  1. 涌浪电流测试

  2. 输入有效值电流

  3. 输入峰值电流

  4. 输入功率

  5. 输入电流谐波

  6. 输入功率因素

  7. 输入电压缓升/降测试

  8. 输入频率缓升/降测试

  9. 输入断电测试

  10. 输入电源失真模拟

稳定度测试

  1. 电流稳定度

  2. 电压稳定度

  3. 综合稳定度

时序以及瞬时特性测试

  1. 开机时序

  2. 关机时间

  3. 上升时间

  4. 下降时间

保护特性测试

  1. 短路测试

  2. 过电压保护

  3. 超载保护

  4. 过功率保护

特殊测试

  1. GPIB 读/写

  2. RS-232 读/写

*待测物为定电压输出

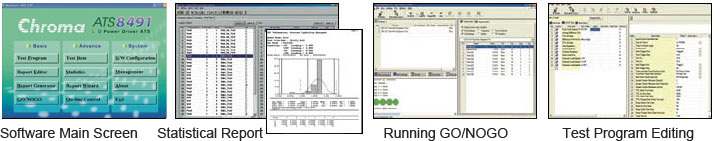

 自动测试系统软件平台

Chroma 8491 自动测试系统软件平台PowerPro III为用户提供了一个适合于广泛应用和产品的开放式软件架构。Power Pro III自动测试系统的软件运行于Windows7/10以上的作业环境,为其提供了必要的周边支持。

自动测试系统软件平台

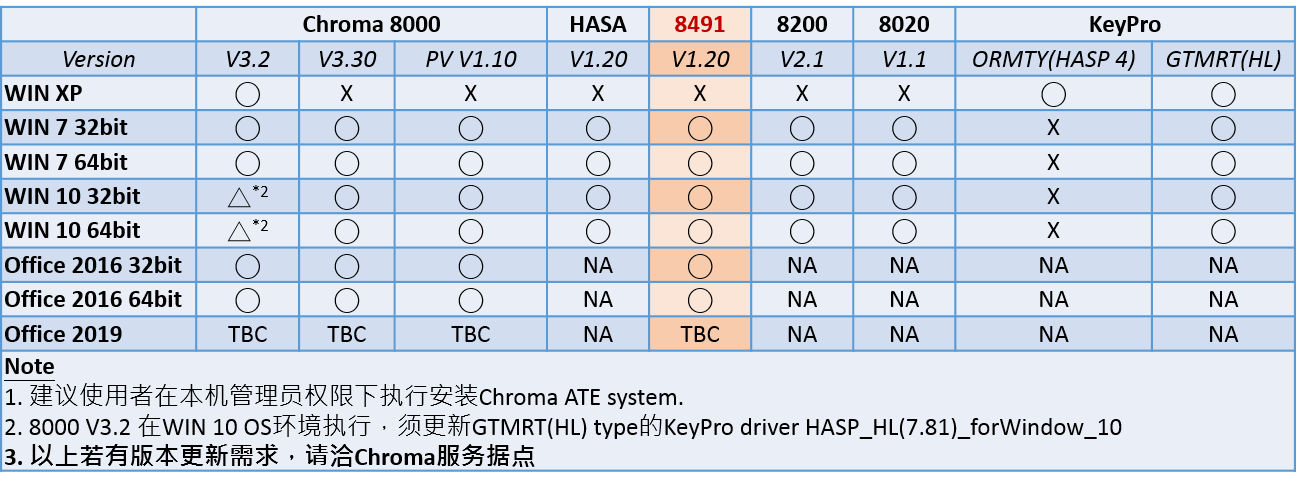

电源自动测试系统软件版本与Windows版本对照表
