应用范围

电动自行车／电动机车／储能系统／电动车电池模块

特点

• 20串~25串的电池芯状态模拟

• 主动平衡与被动平衡功能测试

• 电压电流使用范围具备可扩充性

• 开放式测试程序编程，可依使用者需求增加

• 电池组双输出设计检测

• 电阻量测

• 电池管理系统集成电路(BMS IC)韧体刻录

• 电池管理系统(BMS)通讯检测

• 电池管理系统(BMS)通讯接口：CANBus／RS485／RS232

• 电池管理系统(BMS)工耗量测

• 电压/电流/温度 校正

• 过电压保护测试 (可同时参考充电电流状态)

• 低电压保护测试 (可同时参考放电电流状态)

• 过放电流保护测试

• 充放电过温度保护测试

标准测试项目

• 过高电压测试(可设定多段)

• 过低电压测试(可设定多段)

• 过充电电流测试(可设定多段)

• 过放电电流测试(可设定多段)

• 过温度保护测试(可设定多段)

客制化测试项目

• BMS IC 唤醒 & 韧体刻录 & 参数刻录

• BMS IC 数据比对

• BMS IC 电压校正／电流校正／温度校正

• 充放电测试与BMS 量测精准度测试

• 平衡功能检测

应用范围

2~4轮轻型电动车的电池模块测试

产品特色

• 检测电池模块电池管理系统(BMS)功能、通讯检测、容量测试、直流内阻、交流内阻、充放电功能、输出阻抗测试

• 检测电池模块过电流保护、短路保护

• 检测电池模块的单电池电压/单电池直流电阻/单电池温度的一致性分布

标准测试项目

• 针对电池模块的半成品与成品功能验证使用

• 检测电池模块电池管理系统(BMS)功能、通讯检测、容量测试、直流内阻、交流内阻、充放电功能、输出阻抗测试

• 检测电池模块过电流保护、短路保护

• 检测电池模块的单电池电压/单电池直流电阻/单电池温度的一致性分布

• 充放电电压/电流范围：0V~150V / 0A~2600A

此套测试系统可搭配专业自动化厂商方案，整合后可成为电池模块自动化生产线。

应用范围

任何电池组与电池包

测试项目

• 直流阻抗量测
  直流阻抗会影响电池芯的容量，以及电池芯充放电的压差程度。 可藉直流阻抗诊断电池芯状态良好与否。

• 容量测试
  确认各电池芯的容量。同电池组内的各电池芯容量应极为相近，过大的容量差距会严重影响电池组的整体效率。

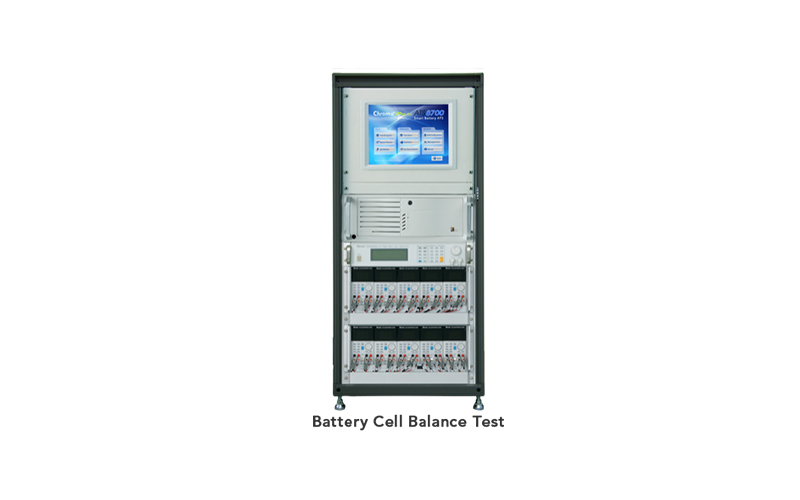

• 电池芯平衡测试
  将电池组内的各电池芯调整至指定电压，使各电池芯达到能量平衡，以避免电池芯不匹配造成电池包容量劣化。定期实施电池芯平衡有助于电池组容量与寿命的最大化。 另外，也可利用此功能制造各电池芯电压不平衡的条件，以进行电压不平衡(如UL2271)的相关测试。
