进行功率测量时经常要使用滤波器,可是对于大多数的使用者在面对横河功率分析仪WT5000中两种滤波器的区别以及设置方法时总是存在一些问题。那么今天跟大家分享一下关于WT5000的线路滤波器(Line Filter)和频率滤波器(Frequency Filter)的区别以及两者的作用,包括WT5000的高级滤波功能进行详细讲解。
滤波器是一种选频装置,能够让信号中特定的频率成分通过,进而在最大程度上衰减其他频率成分。采用滤波器的选频特性,能够滤除干扰噪声或进行频谱分析。(譬如:去除电源中的高频噪声)。
WT5000内部设置了两种滤波器——线路滤波器(Line Filter)与频率滤波器(Frequency Filter),这两种滤波器所在的回路不同,所以产生的作用也是不一样的。

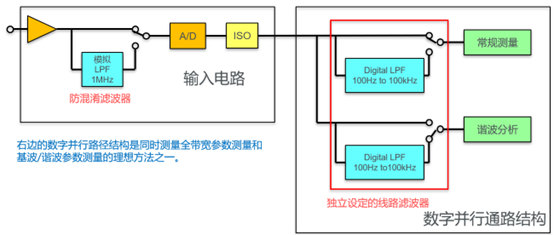

WT5000线路滤波器(Line Filter)的数字并行通路结构:
考虑到谐波分析算法的特殊性,WT5000中会把常规测量和谐波分析各自用两个并行的运算电路完成数据处理。
常规测量回路:利用常规功率算法,管理电压、电流、功率、效率等常规参数的运算
谐波分析回路:利用FFT算法,管理有关信号的各次谐波运算及谐波畸变率等谐波分析
常规测量和谐波分析对信号的滤波处理要求不同;WT5000使用了数字并行通路结构,帮助常规测量和谐波分析各自搭配了独立的数字线路滤波器,使用者能够单独设置截止频率。

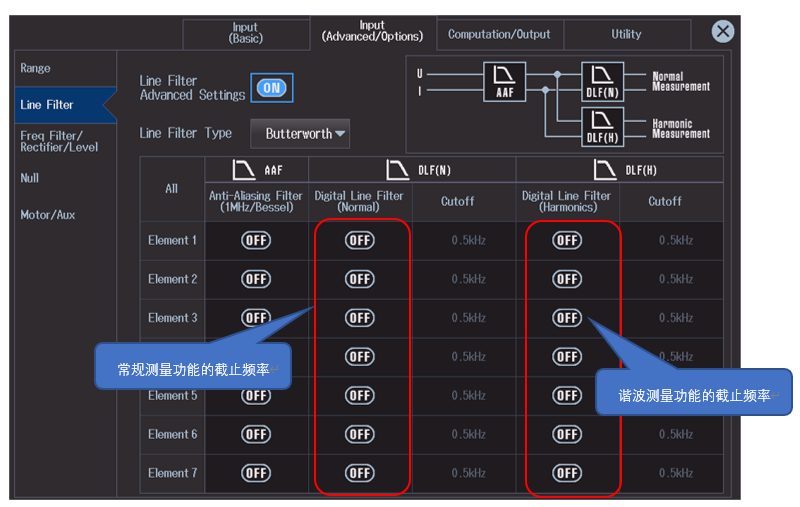

根据下图展示的来看,将高级线路滤波器设置打开时,便能够单独对各个通道的常规测量和谐波测量分别设置不同的截止频率;两个线路滤波器的截止频率可以从100Hz至100kHz,以100Hz的分辨率随意设置。
