工业测量中显微镜的应用十分重要,其使用范围非常广泛。特别是对于电子行业,它是观察电路板的构造与精确测量距离的有益助手。那么对于它的专业术语大家都了解多少?

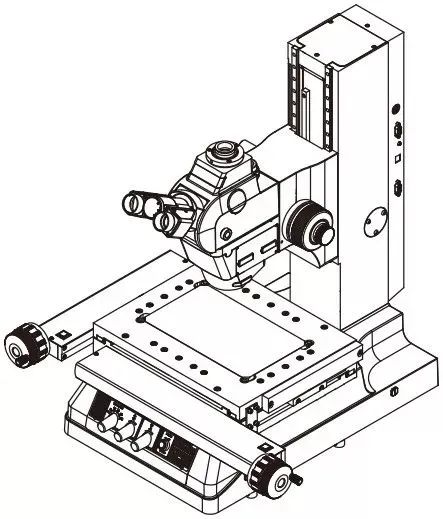

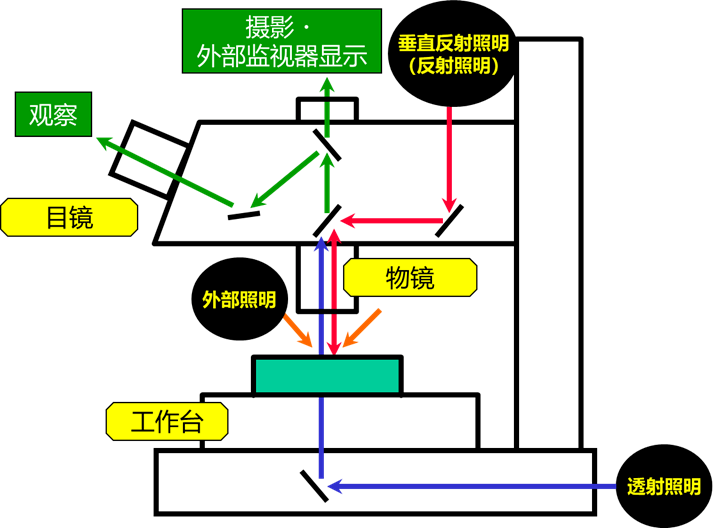

今天分享的内容就从显微镜的主要构成与光路图开始吧。
上述中有说到显微镜的三种照明方式。按照不同的照明方式,观察成像也不一样,所以应要按照不同的工件以及测量部位来挑选最适合的照明方式。
是利用透过轮廓光观察的方式,尤其是观察测量轮廓的时候使用,边缘清晰更加容易观察。

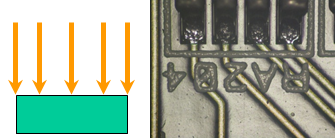

其方式是垂直照射测量工件的表面,优势是适合用于表面性状的观察与测量。

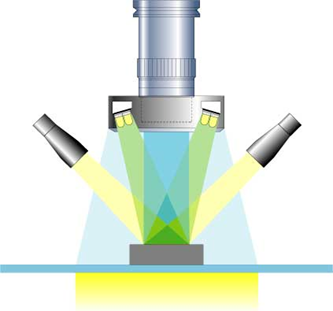

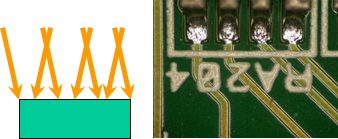

是利用斜射的光来照射测量工件的表面,可以完成立体的、颜色重复性良好的观察。

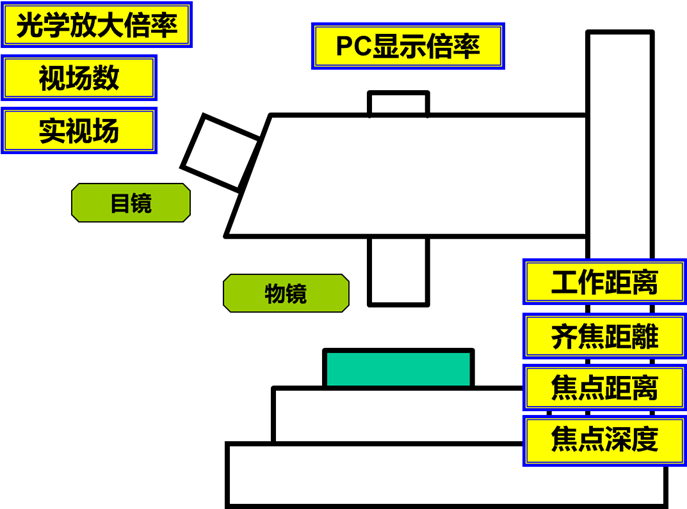

上面我们了解过了显微镜的基础知识,那么在使用的过程中会碰到一些专业的名词。这些用语都代表什么意思呢?
【专业用语】
综合放大倍率=目镜倍率 x 物镜倍率。
例如:采用10x目镜和100x物镜组合时,观察像的综合放大倍率=10 x 100=1000x。
视场数指目镜是否能在广视野下进行观察的指标。样品表面的观察范围注重点在于目镜的视场光阑直径,该直径的值(以mm为单位)被称作视场数。F.N=Field Number。
【装配1x物镜时,通过目镜观察到的像的直径为24mm】
通过采用目镜观察时实际观察与观察工件的实际范围。
即FOV:Field Of View

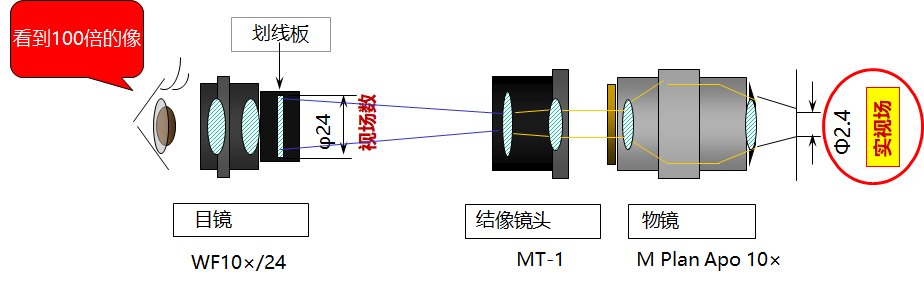

【透过物镜与成像镜头的光在分划板上(成像镜头焦点位置)成像,观察被目镜放大后的像】
PC显示器倍率(TV综合倍率)是指相机摄像元件对角线长度与PC显示器屏幕对角线长度之比。当显微镜通过CCD 设备连接到电脑上进行成像观察时,此时就应要评价显示器倍率了。
