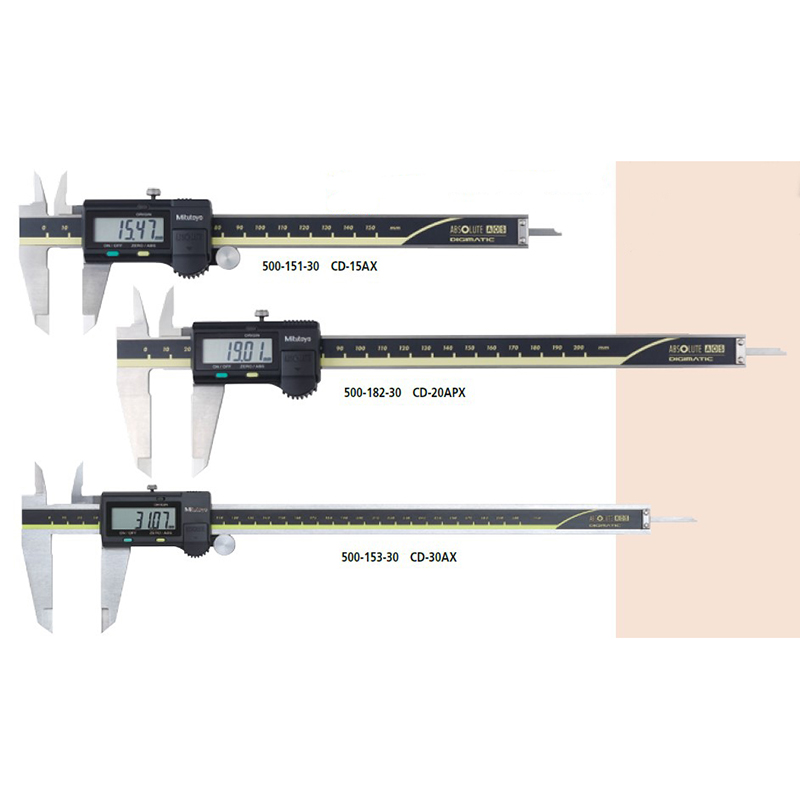

日本三丰Mitutoyo ABSOLUTE数显卡尺

500系列 — 采用特有的ABSOLUTE编码器技术

CD-AX/C

■ 产品特点

● 采用ABSOLUTE电磁感应式编码器。

● 新型人体工学设计。

● 内置拥有绝对原点的ABSOLUTE标尺，开启电源后无需重置原点(原点设置)。而且不会发生超速误差，可以提高测量结果的可靠性。

● 大字体的液晶显示易于读数，高对比度液晶显示可以减轻疲劳。

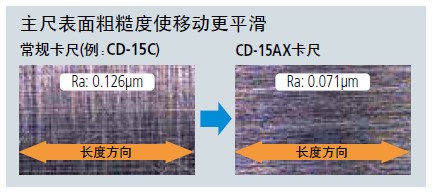

● 尺框平滑移动，操作舒适。

● 低电流集成电路让电池寿命飞越提升至5年。

● 可以进行阶差测量。

● 带有硬质合金量爪的卡尺是测量粗加工产品，铸造件及研磨石等的最佳选择。

● 配有数据输出端口，使其能连入测量网络系统和统计过程控制系统。

■ 通用规格

●分辨力: 0.01mm

●重复精度: 0.01mm

● 电源: 纽扣型氧化银电池SR44 (No.938882) 1个(标准附件，用于数显显示)

●位置检出方式*: ABSOLUTE电磁感应式编码器* CD-30C为 ABSOLUTE静电电容线性编码器

●最大响应速度: 无限制

●电源寿命: 通常使用情况下约为5年

大字符的液晶显示易于读数

■ 产品功能

ABS绝对: 电源打开后，如之前做过原点设置，则无需再进行原点设置，绝对原点可通过原点按钮改变。

INC增量: 显示屏可以在任意位置设置零点用于比较测量。

低电压警示: 如电池电压降低，测量不能再进行，显示屏上会出现“B”，提醒用户电量低。在此警报前，会出现提醒电池更换警报。

数据输出: 配有数据输出端口，使其能连入测量网络系统和统计过程控制系统。

* CD-10APX/15APX/20APX除外

数据保持: 通过使用数据保持装置(选件)，可以保持显示值，这个功能不可以与数据输出功能一起使用。

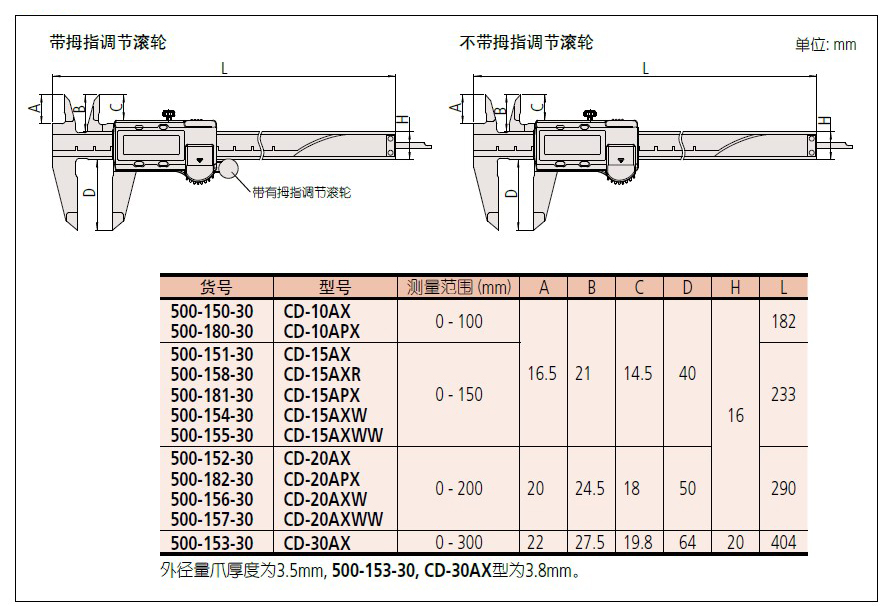

■ 尺寸

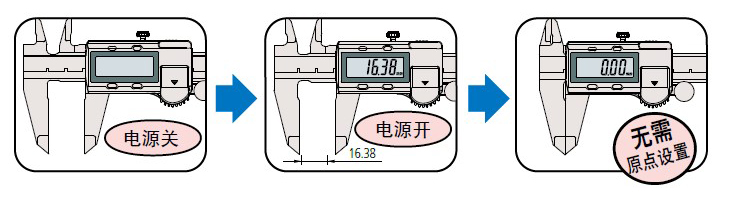

■ 打开电源时无需原点设置

■  选件

专用于带Digimatic输出功能的型号。

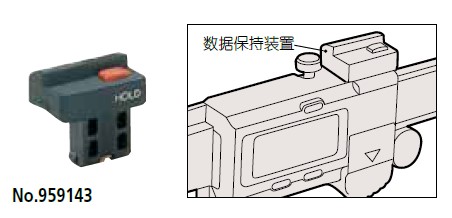

●数据保持装置　

●IT/DP/MUX专用连接线

　1m：No.959149

　2m：No.959150

●USB直连数据输入工具

　USB-ITN-C(2m): No.06AFM380C

●U-WAVE-T专用连接线

　标准用(160mm): No.02AZD790C

　脚踏开关用: No.02AZE140C

测量数据无线通信系统

●U-WAVE-TC数据发送装置

　264-620 (IP67型)

　264-621 (蜂鸣器型)

●U-WAVE-TC连接装置

　02AZF300 (蜂鸣器型)

* 在有冷却液、污垢、水等环境下使用时，请选择IP67型。(蜂鸣器型不是防尘防水规格)

公制规格

* 500-150-30, CD-10AX / 500-158-30, CD-15AXR / 500-180-30, CD-10APX为圆形深度测杆(ø 1.9mm)。

* 500-153-30, CD-30AX的精度为最大精度。 * 不包括量化误差±1。
