LED Driver为电流源，因此有一可输出的电压范围及一固定的输出电流。在LED Driver的测试上，一般常使用的方式有下列几种：
使用真实电阻当负载。
使用传统电子负载操作于定电阻(CR)模式或定电压(CV)模式。
使用真实LED串联当负载。
但是这些测试方式都有其缺点，无法完全适合LED Driver的测试需求。

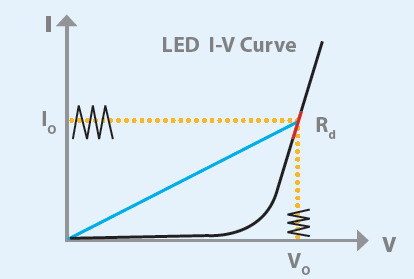

| 由LED的V-I特性曲线(左图)中，可知LED有一顺向偏压VF及一导通电阻(Rd)。当以真实电阻为负载，其V-I特型是一直线，并无法模拟LED的特性。尤其当LED Driver开机电压上升时，电流波形不同，可能会无法开机。而传统电子负载的CR及CV模式，都是以稳态时的LED操作点为设定值，对开关机或PWM调光动态的特性，无法模拟，也可能导致LED Driver产生不正常的动作或保护。而若以LED来当负载，虽能完全测试LED Driver。但却有LED老化问题，及LED Driver不同的输出电压测试上，需串联不同颗数的LED，如此将会造成测试上与生产上的不便。 |
致茂6310A系列电子负载中的63110A/63113A新创了一个新的操作模式 - LED模式，来仿真LED。用户仅需透过设定LED电源的输出电压、电流及LED的操作点动态电阻，即可仿真LED的拉载特性。还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED。对于PWM调光测试，63110A的全新设计中，亦增加了带宽，让用户亦可透过电子负载完成动态调光测试。

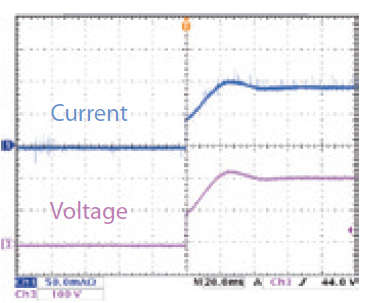

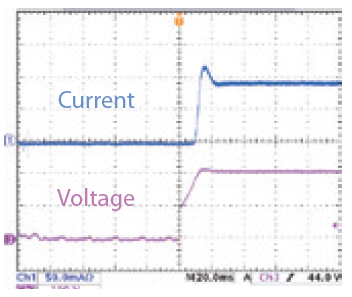

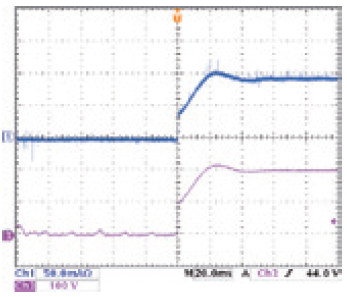

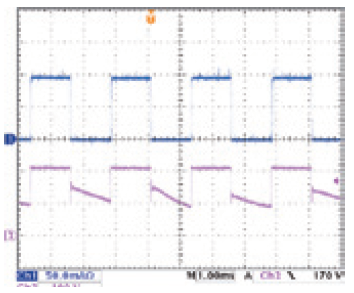

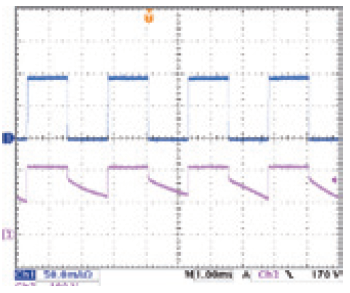

图2是以LED为负载所拉载的电流波形(蓝色)；图3为63110A LED模式的拉载电流波形(蓝色) ；由图2与图3可观察到两者于LED电源于开机时的拉载电压电流波形非常相似。图4为测LED为负载在调光时的电流波形。图5为63110A为负载在调光时的电流波形。
 ▲ (图2) 以LED为负载 |  ▲ (图3) 63110A LED模式为负载 |  ▲ (图3) 以LED为负载 |  ▲ (图4) 以63110A为负载 |

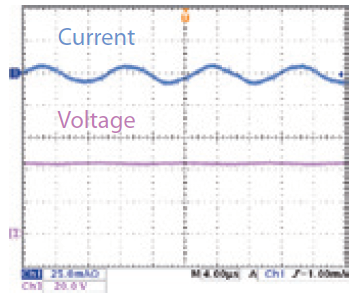

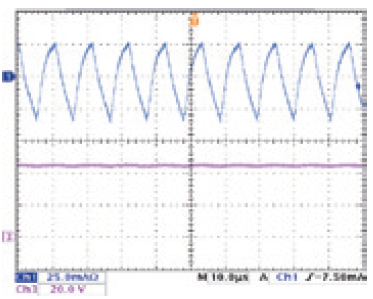

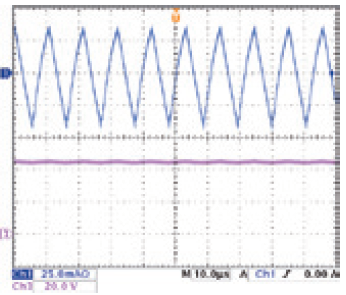

LED电源的输出涟波电流可以透过调整63110A内部电阻 (Rr) 来模拟。传统电子负载无法仿真LED电源的输出涟波电流，如图6所示。图7为LED当负载时的涟波电流。图8为63110A当负载时的涟波电流。图9与图10分别使用真实电阻与电子负载时的开机波型。
 ▲ (图6) 传统电子负载测试下的涟波电流 |  ▲ (图7) 以LED为负载测试下的涟波电流 |  ▲ (图8) 以63110A为负载测试下的涟波电流 |  ▲ (图9) 以真实电阻为负载 |

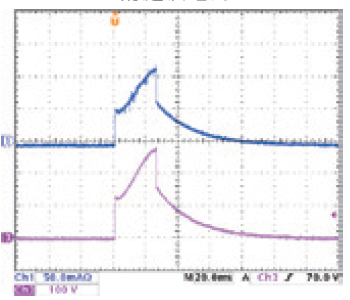

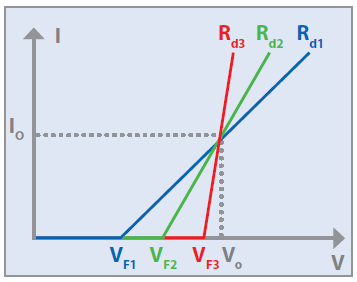

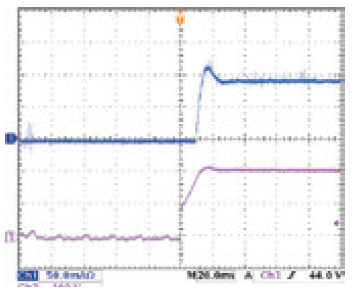

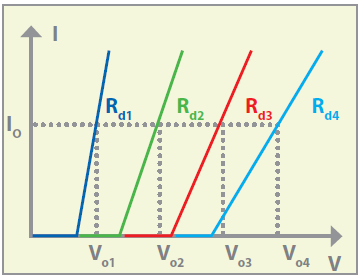

图10的电流与LED为负载（如图2）的电流波形有相当大差异，且电流及电压都有过冲的情况发生，易导致LED电源在开机时发生过电压或过电流保护，如图11所示。因此不管是真实电阻或是电子负载的定电阻模式，都比较无法仿真真实的情况。图12代表不同颗数的LED模拟；图13表示不同特性的LED模拟。
 ▲ (图10) 以定电阻模式为负载 |  ▲ (图11) 以真实电阻为负载 (LED power driver无法开机) |  ▲ (图12) 不同颗数LED模拟 |  ▲ (图13) 不同特性LED模拟 |
<td colspan="2" style="padding: 0px; outline: none; margin: 0px; cursor: text; border-width: 1px; border-style: s
Model | 63110A(100Wx2) | 63113A | 63115A | |||
Power | 100W | 300W | 300W | |||
Current | 0~0.6A | 0~2A | 0~5A | 0~20A | 0~5A | 0~20A |
Voltage*1 | 0~500V | 0~300V | 0~600V | |||
Min. Operating Voltage | 6V@2A | 4V@20A | 4V@20A | |||
Constant Current Mode | ||||||
Range | 0~0.6A | 0~2A | 0~5A | 0~20A | 0~5A | 0~20A |
Resolution | 12μA | 40μA | 100μA | 400μA | 100μA | 400μA |
Accuracy | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.2% F.S. | 0.1%+0.1% F.S. | 0.1%+0.2% F.S. | |
Constant Resistance Mode | ||||||
Range | CRL : 3Ω~1kΩ(100W/100V) CRH : 10Ω~10kΩ(100W/500V) | CRL @ CH : 0.2Ω~200Ω(300W/60V) CRL @ CL : 0.8Ω~800Ω(300W/60V) CRH @ CL : 4Ω~4kΩ(300W/300V) | CRL @ CH : 0.2Ω~200Ω(300W/60V) CRL @ CL : 0.8Ω~800Ω(300W/60V) CRH @ CL : 8Ω~8kΩ(300W/600V) | |||
Resolution*2 | CRL : 62.5μS CRH : 6.25μS | CRL @ CH : 100μS CRL @ CL : 25μS CRH @ CL : 5μS | CRL @ CH :100μS CRL @ CL : 25μS CRH @ CL : 2.5μS | |||
Accuracy | 1kΩ: 4mS+0.2% 10kΩ: 1mS+0.1% | 0.2% (setting + range) | 0.2% (setting + range) | |||
Constant Voltage Mode | ||||||
Range | 0~500V | 0~300V | 0~600V | |||
Resolution | 20mV | 6mV | 12mV | |||
Accuracy | 0.05% + 0.1%F.S. | 0.05% + 0.1%F.S. | 0.05% + 0.1%F.S. | |||
LEDMode | ||||||
Range | OperatingVoltage:0~100V/0~500V RdCoe??cient : 0.001~1 VF: 0~100V/0~500V Current: 0~2A Rd: 1Ω~1kΩ/10Ω~10kΩ | OperatingVoltage: 0~60V/0~300V RdCoe??cient : 0.001~1 VF: 0~60V/0~300V LEDL @ CH : 0~60V- 0~20A (Rd: 0.05Ω~50Ω) LEDL @ CL : 0~60V- 0~5A (Rd: 0.8Ω~800Ω) LEDH @ CL : 0~300V- 0~5A (Rd: 4Ω~4kΩ) | OperatingVoltage: 0~60V/0~600V RdCoe??cient : 0.001~1 VF: 0~60V/0~600V LEDL @ CH : 0~60V- 0~20A (Rd: 0.05Ω~50Ω) LEDL @ CL : 0~60V- 0~5A (Rd: 0.8Ω~800Ω) LEDH @ CL : 0~600V- 0~5A (Rd: 8Ω~8kΩ) | |||
Resolution *2 | Vo: 4mV/20mV Io : 0.1mA RdCoe??cient : 0.001 Rd: 62.5μS/6.25μS VF: 4mV/20mV | Vo: 1.2mV/6mV Io : 100μA/400μA RdCoe??cient : 0.001 Rd: 400μS / 25μS / 5μS VF: 1.2mV/ 6mV | Vo: 1.2mV/12mV Io: 100μA/400μA RdCoe??cient : 0.001 Rd: 400μS/25μS/2.5μS VF: 6mV/ 60mV | |||
DynamicMode | ||||||
DynamicMode | -- | C.C.Mode | C.C.Mode | |||
T1& T2 | -- | 0.025ms~ 50ms / Res: 5μs 0.1ms~ 500ms / Res: 25μs 10ms ~ 50s / Res: 2.5ms | 0.025ms~ 50ms / Res: 5μs 0.1ms~ 500ms / Res: 25μs 10ms ~ 50s / Res: 2.5ms | |||
Accuracy | -- | 1μs/1ms+100ppm | 1μs/1ms+100ppm | |||
Slew Rate | -- | 0.8~200mA/μs | 3.2~800mA/μs | 0.8~200mA/μs | 3.2~800mA/μs | |
Resolution | -- | 0.8mA/μs | 3.2mA/μs | 0.8mA/μs | 3.2mA/μs | |
6312A :双负载模块机框
6314A :四负载模块机框
63101A :电子负载模块80V/40A/200W
63102A :电子负载模块80V/20A/100W x 2
63103A :电子负载模块80V/60A/300W
63105A :电子负载模块500V/10A/300W
63106A :电子负载模块80V/120A/600W
63107A :电子负载模块80V/5A&40A/30W&250W
63108A :电子负载模块500V/20A/600W
63112A :电子负载模块80V/240A/1200W
63123A :电子负载模块120V/70A/350W
A631000 : 6314A与6312A用GPIB控制适配卡
A631001 :远程
