艾德克斯 IT-M3200系列 高精度可编程直流电源

IT-M3200高精度可编程直流电源采用混合模式设计,在½ U的Mini体积里不但兼顾了大功率和低纹波输出,同时具备动态负载响应能力,提供多档位电流量程切换,满足用户从安培级别到微安级别电流的多种量测需求,使用起来更加简易有效。IT-M3200拥有灵活的模组式架构,独立的多通道设计,支持同步运行功能,用户可依据待测物的测试需求任意配置每一个通道,最多可达16*16通道,满足客制化需求。广泛应用于3C产品,半导体器件,5G、物联网和医疗电子设备等领域。

咨询电话:400-838-1718

产品特点

♦ ½ U的Mini体积,功率可达360W
♦ 宽范围设计
♦ 低纹波、低噪声
♦ 高分辨率、高精度和高稳定性
♦ 电流回读值分辨率可达10nA
♦ 四档位电流量程Low/Middle/High/Auto
♦ CC/CV优先权设置功能
♦ Foldback保护功能
♦ 上升/下降时间可调,实现软启动/停止
♦ 多通道独立控制,可达16通道
♦ 支持各个通道不同时序的输出,实现同步或比例跟踪功能
♦ LIST功能
♦ 支持CANOPEN,LXI,SCPI等多种通信协议
♦ 五种选配卡,提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种通讯方式
♦ 多种保护功能OVP/OCP/OTP/OPP/UVP/UCP

产品功能与优势


½ U Mini体积
IT-M3200拥有½U的Mini体积,可提供360W功率输出,不但具备高功率密度,同时也拥有高分辨率、高精度和多量程量测功能。设备采用Auto range设计,一台机器可涵盖广泛的应用需求。

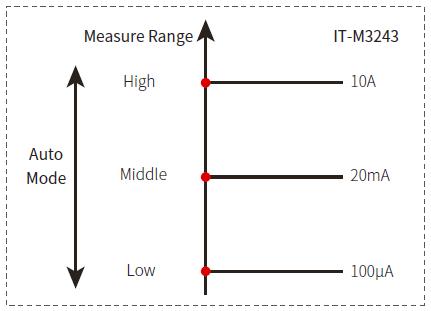

多档位电流量程
IT-M3200提供多档位(Low/Middle/High/Auto)电流量程切换,分辨率高达10nA,满足用户从安培级别到微安级别的电流量测需求,尤其是Auto档让用户无需手动控制,即可实现高低电流量测的灵活切换。此功能适用于5G、可穿戴设备及其他低功耗领域测试。


Foldback保护功能
IT-M3200拥有Foldback保护功能,用于电源CV/CC切换时关闭输出,以达到保护某些对电压过冲、电流过冲敏感的待测物。用户可以指定工作模式,并设置保护延迟时间,若当前工作模式发生切换,延迟时间耗尽即触发保护,关闭输出。

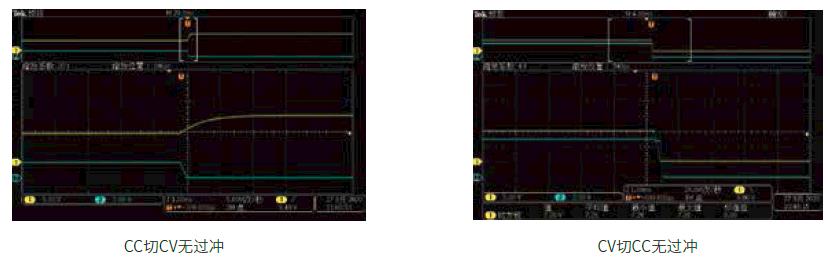

CC&CV优先权功能
IT-M3200延续了ITECH的CC/CV优先权概念,帮助用户解决了长期测试中存在的多种严苛问题,使需求的电源高速或者无过冲的应用,变得更加灵活。针对需要电压高速的测试场景,用户可以选择CV优先模式,获取较快的电压爬升速度;也可以选择CC优先模式,输出电流无过冲,用来测试恒流工作特性的待测物。适用于诸如激光器、集成电路、充放电、和汽车电子的电源瞬变仿真和表征等多种测试应用。


软启动/停止功能
IT-M3200可以设定输出电压或电流的爬升/下降时间,以防止在加载或卸载的瞬间,电压突升/突降,触发DUT的误保护动作。

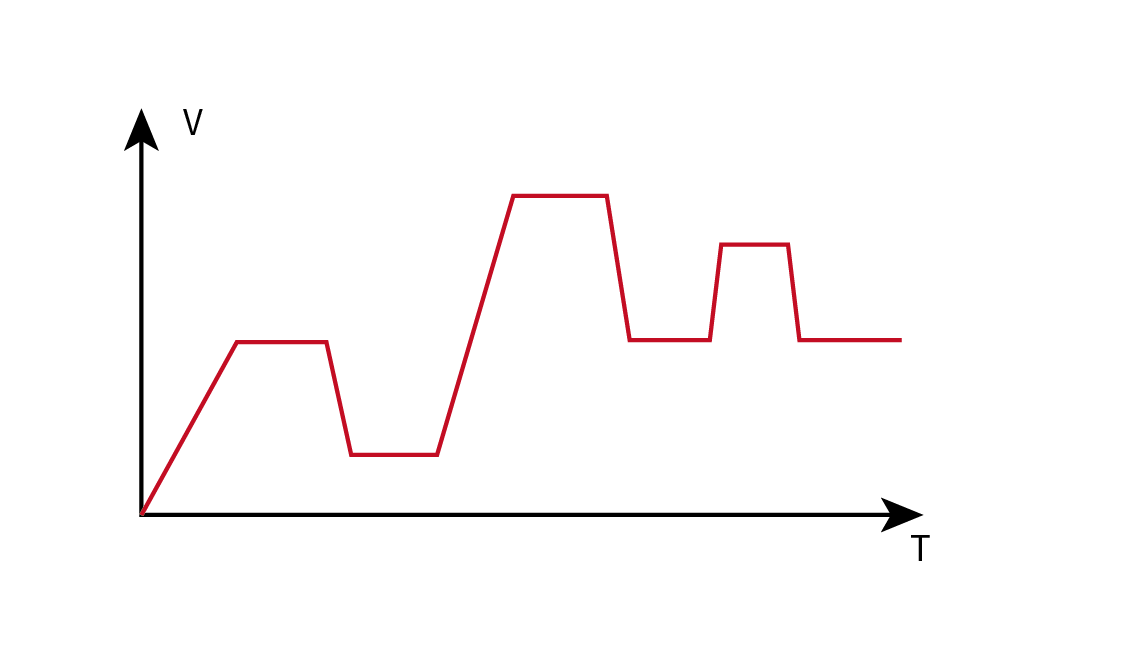

LIST功能
IT-M3200无需借助软件就可以根据客户的测试需求,修改编辑电压电流随时间变化的输出波形,且电压爬升/下降斜率可控。当接收到触发信号后,电源会按照预先编辑好的波形,自动变换输出。


Link功能
Link功能主要为多台设备的级联控制而设计,特别适用于多个待测物同时测试,或待测物为多路供电输入的应用场景。IT-M3200的Link功能支持三种模式:Duplicate/ON-OFF/Track,用户只需在其中一台电源设置参数,便可将设定参数自动复制或按比例同步到级联回路其他M3200设备。

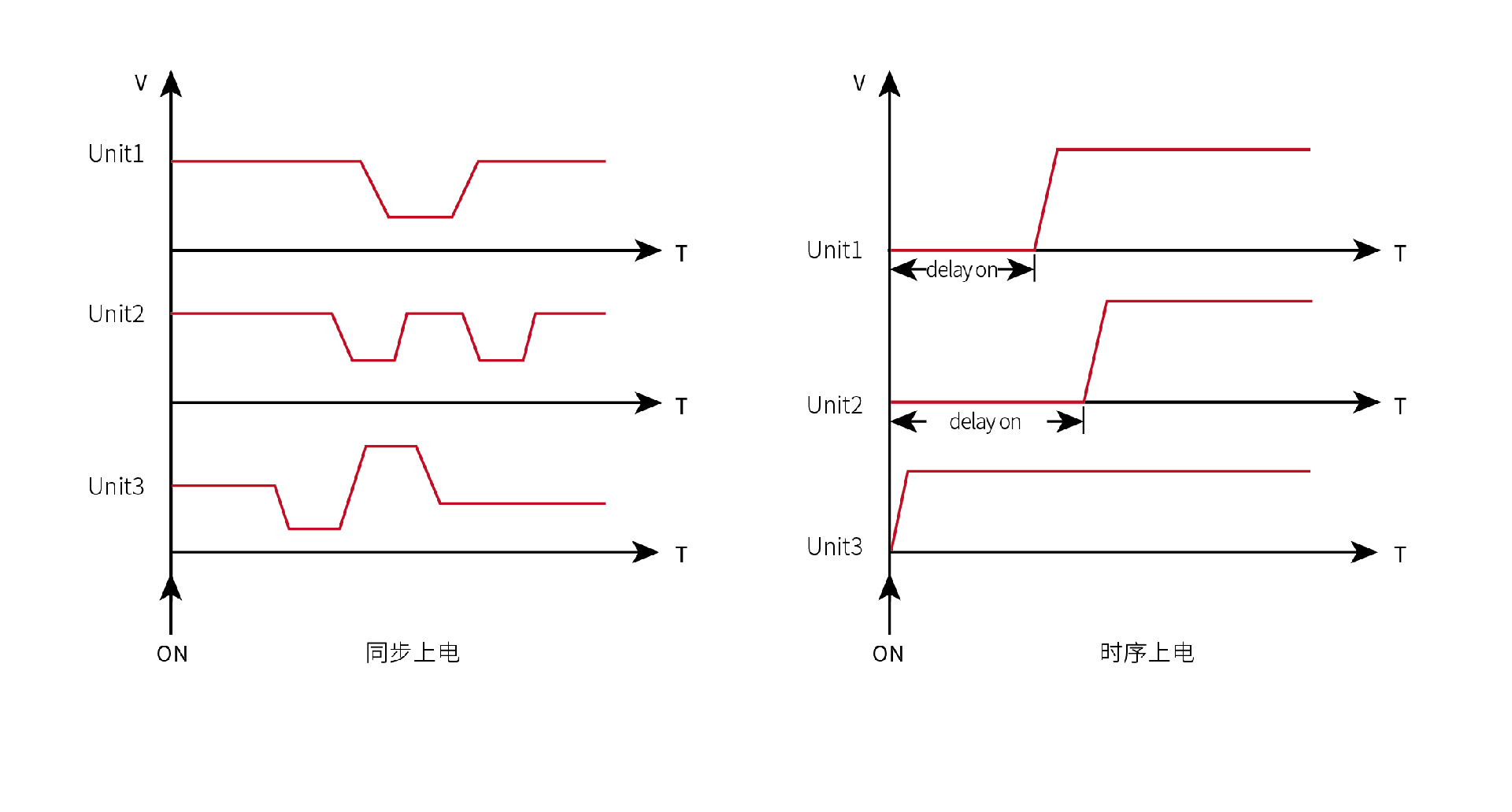

当IT-M3200的LINK-ON/OFF功能配合菜单中的ON/OFF延迟功能使用时,可实现同步上电和时序上电两种解决方案。
