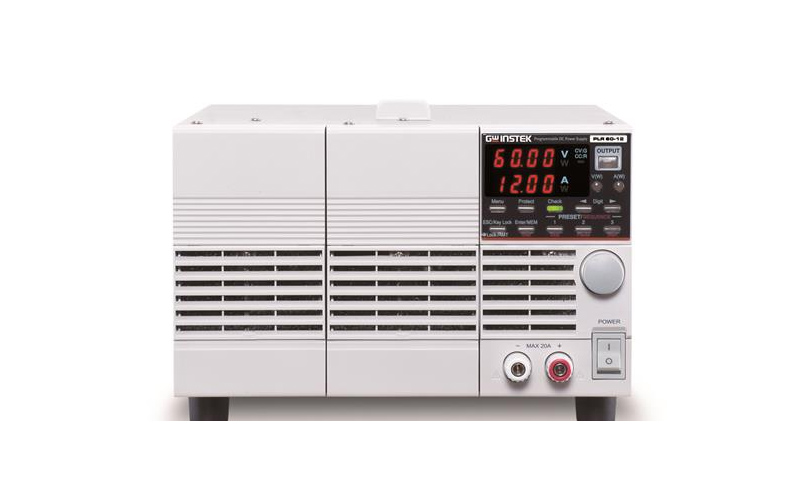

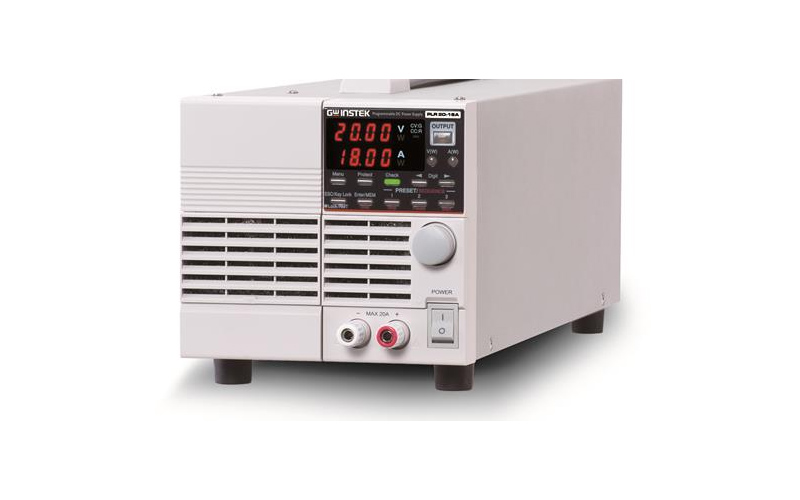

台湾固纬 PLR系列(开关式) 开关直流电源

PLR系列(开关式)产品特点额定输出电压:20V/36V/60V输出功率:360W/720W低纹波低噪声(0.5mVrms/10mArms)快速恢复时间(100us)为100-240VAC的交流输入配备功率因素校正电路串行连接最多2个单元并行连接最多3个单元选择电压电流的设置位数(粗调/细调)面板锁定功能/3套预设功能输出定时器功能(范围从1min到1000h59mins)CC

咨询电话:400-838-1718

PLR系列(开关式)产品特点

  • 额定输出电压:20V/36V/60V

  • 输出功率:360W/720W

  • 低纹波低噪声(0.5mVrms/10mArms)

  • 快速恢复时间(100us)

  • 为100-240VAC的交流输入配备功率因素校正电路

  • 串行连接最多2个单元并行连接最多3个单元

  • 选择电压电流的设置位数(粗调/细调)

  • 面板锁定功能/3套预设功能

  • 输出定时器功能(范围从1min到1000h59mins)

  • CC优先功能(防止电流冲突)

  • PC编辑的序列功能(最大步进1000 /最小步进50ms)

  • 保护:OVP,UVP,OCP,遥感(终端打开)

  • 外部模拟控制功能

  • PC远程界面:标准:RS-232;选配的:GPIB/USB/LAN


PLR系列(开关式)产品描述

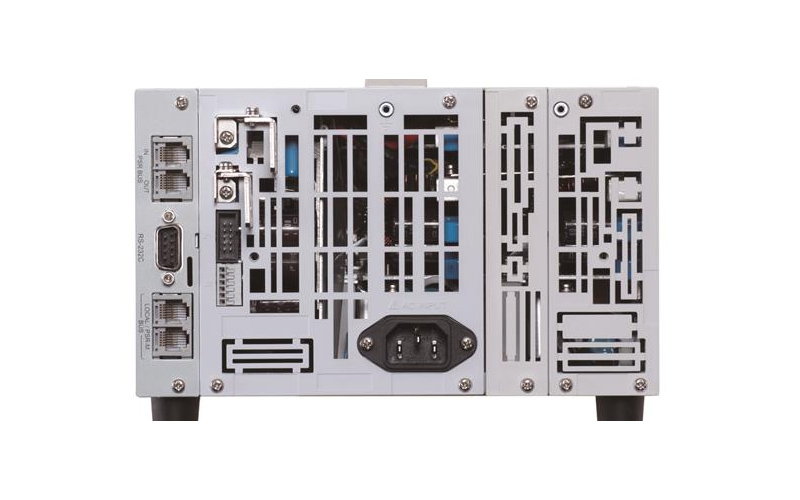

      固纬最新推出的PLR 系列共有6 个机种,输出电压范围分别为20V/36V/60V,而输出功率分别为360W 和720W。透过外部串联或是并联的连接方式,以提高整体的输出电压或输出电流,针对同机种的机器可提供2 台串联或3 台并联 。PLR 系列提供三组默认功能键可储存经常使用的电压及电流参数, 使用者可以快速的进行呼叫/储存;此外序列编程功能,可以透过计算机来执行序列参数编辑,此序列编程的参数是由一连串的电压和电流步阶组合而成, 经由RS232C(标配), LAN/USB(选配)或 GPIB/USB(选配) 接口来进行PC端序列编程数据的传输至电源供应器内部存储器,此功能经常被运用来建立标准的测试流程,以验证待测体在快速变化条件下其特性的状态。PLR 系列具有过电压及过电流保护,当保护被触发启动时,电源供应器的输出功能将被关闭,以保护待测体,另外在背板所提供的模拟监视(标配)与模拟控制(选配)功能,可用来监控或控制其电源供应器的输出。
      PLR 系列是一种混合型的电路设计,它集成了线性式(Linear)和交换式(Switching)两者电路的架构所组合而成的。交换式(Switching)电路的优点是高功率密度,而线性电路具有低噪声,低纹波和快速的电压恢复时间等优异的特性。PLR 系列结合线性和交换式电路的所有优点,不仅拥有小巧的尺寸、重量轻、低纹波,亦具有快速的电压恢复时间约100us。快速电压恢复时间可以让电源供应器提供较稳定的输出电压,因此适合较大负载电流变化的测试单体(DUT)来使用。PLR 系列提供启动电流优先功能来防止输出瞬间的电压及电流过冲问题,特别适合使用在LED 及二极管等负载测试。
      PLR 系列满足各种工业外围产品相关的测试,包括半导体设备及汽车电子组件等的可靠性试验、耐久性试验和电子组件的老化试验等,以提高各终端产品的质量和可靠性。


PLR系列(开关式)型号

型号电流电压功率功能标配接口
PLR 20-1818A20V360W开关RS232
PLR 20-3636A20V720W开关RS232
PLR 36-1010A36V360W开关RS232
PLR 36-2020A36V720W开关RS232
PLR 60-66A60V360W开关RS232
PLR 60-1212A60V720W开关RS232

附件
用户手册(CD)x1,电源线x1,后置输出端盖x1,螺栓(套)x1(六角螺栓P-3x2,平垫圈x2,六角螺母x2)
输出接地线x1,M4小螺丝垫圈x1,M3小 螺丝垫圈x1,M3大螺丝垫圈x2
选配附件
PLR-GU       GPIB/USB接口卡           GTL-246   USB线(1.2m)
PLR-LU        LAN/USB 接口卡           GTL-248   GPIB线(2.0m)
PLR-ARC      外部模拟控制接口卡      GTL-251   GPIB-USB-HS(高速)
PLR-001      并联专用排线(2-3台用)  GRJ-1101  模块连接线(0.5m)
PLR-002      串联专用排线                GRJ-1102  模块连接线(1.5m)
GRA-427     机架安装附件(EIA+JIS)



<td colspan="2" height="19" style="padding: 10px 0.572rem; box-sizing:

详细规格

PLR20-18PLR20-36PLR36-10PLR36-20PLR60-6PLR60-12
额定输出
电压0V~20V0V~20V0V~36V0V~36V0V~60V0V~60V
电流0~18A0~36A0~10A0~20A0~6A0~12A
功率360W720W360W720W360W720W
例(CV)
线性3mA3mA3.8mA3.8mA5mA5mA
负载2mA2mA2.8mA2.8mA4mA4mA
例(CC)
线性5mA5mA5mA5mA5mA5mA
负载5mA10mA1mA5mA1mA5mA
波&噪声(噪声带宽=20MHz;波纹带宽=1MHz)
CV P-P30mVp-p30mVp-p30mVp-p30mVp-p30mVp-p30mVp-p
CV rms0.5mVrms0.5mVrms0.5mVrms0.5mVrms0.5mVrms0.5mVrms
CC rms10mArms10mArms5mArms10mArms5mArms5mArms
回读精度(23℃±5℃,预热30分钟后)
电压±(0.1%rdg+2digits)±(0.1%rdg+2digits)±(0.1%rdg+2digits)
电流±(0.5%rdg+2digits)±(0.5%rdg+2digits)±(0.5%rdg+2digits)
功率±(0.7%rdg+1.5F.S.)±(0.7%rdg+1.5F.S.)±(0.7%rdg+1.5F.S.)
设置精度(23℃±5℃,预热30分钟后)
电压±(0.5%SETg+0.5%F.S.)±(0.5%SETg+0.5%F.S.)±(0.5%SETg+0.5%F.S.)
电流±(1%SETg+1%F.S.)±(1%SETg+1%F.S.)±(1%SETg+1%F.S.)
响应时间
上升时间(输出电压:10%90%FS)50ms/50ms;无负载/额定负载50ms/50ms;无负载/额定负载50ms/50ms;无负载/额定负载
下降时间(全负载)(输出电压:10%90%FS)50ms50ms150ms
下降时间(无负载) (输出电压:10%90%FS)250ms250ms600ms
负载瞬时恢复时间  (负载从50100%)100us100us100us
设置分辨率
电压10mV10mV10mV
电流10mA10mA10mA
测量分辨率
电压10mV10mV10mV
电流10mA10mA10mA
串并联性能
并联操作最多3个单元最多3个单元最多3个单元
