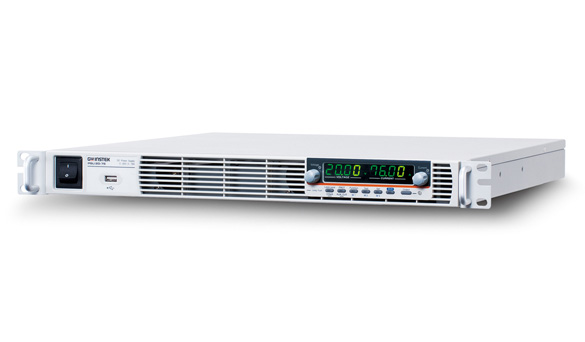

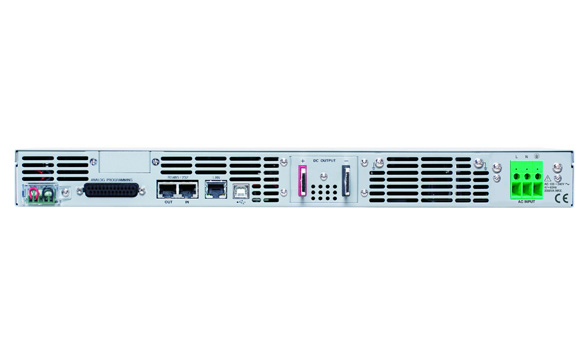

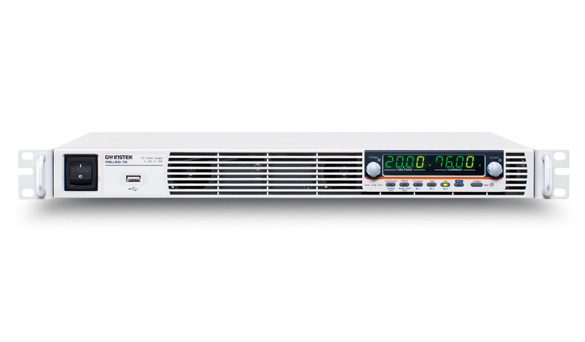

台湾固纬 PSU系列(开关式) 可编程开关直流电源

PSU系列产品特点● 额定电压输出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V● 额定功率输出:1200W ~ 1560W● C.V/ C.C 优先模式● 可调式电压/电流上升下降斜率● 串联/ 并联扩充能力(同型号最多2台(限定300V以下机种)/同型号最多4台)● 高效率及高功率密度● 1U高及19”Rack Mount Size 设计● 3组P

咨询电话:400-838-1718

PSU系列产品特点

● 额定电压输出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V

● 额定功率输出:1200W ~ 1560W

● C.V/ C.C 优先模式

● 可调式电压/电流上升下降斜率

● 串联/ 并联扩充能力(同型号最多2台(限定300V以下机种)/同型号最多4台)

● 高效率及高功率密度

● 1U高及19”Rack Mount Size 设计

● 3组Preset Function

● 前面板序列编程功能

● Bleeder Control功能

● Internal Resistance 功能

● 面板锁定功能

● 保护功能: OVP, OCP, OHP,UVL, AC Fail, FAN Fail

● 标配: USB, LAN, RS-232, RS-485, 模拟控制界面

● 选配: GPIB、绝缘模拟接口(电压控制型)、绝缘模拟接口(电流控制型)

● CE认证


PSU系列产品概述

固纬电子新推出的PSU高压机种共包含五款,分别是PSU 100-15,PSU 150-10,PSU 300-5,PSU 400-3.8,PSU 600-2.6。PSU高压机种的推出是为了满足高压应用需求,而加入既有PSU系列阵容,使PSU系列涵盖电源范围从6V增加到600V。承继原本PSU低压系列(PSU 6-200,PSU 12.5-120,PSU 20-76,PSU 40-38和PSU 60-25)的功能设计及维持原有的高功率密度特性及高度1U的外观,并扩充PSU系列从原本最高输出电压60V增加到最高电压到600V和最大功率1560瓦特。PSU高压机种的推出更可以满足PSU-系列在1U电源市场更广泛的电压需求,也能提供系统整合商更多的弹性与选择来做系统整合。经由PSU高压机种的推出,使得PSU产品线分布更加完整,PSU系列将不仅满足现有低压大电流应用,更可以应用于更多的高压应用的需求。

利用同型号PSU机种进行串并联的组合,可增加总输出功率、总电流或总电压,此涵盖更宽的电压、电流输出可充分满足各种不同的测量电压或电流需求。PSU-系列是一个单一的输出功率从1200W到1560W的可程式直流电源供应器,而PSU-系列提供2组串联连接模式(限定300V以下机种)或4组的并联连接模式,因此本系列机种在串联后的最高电压为600V;在并联后的最大电流为800A及最大输出功率为6.24千瓦特。

PSU-系列是一个可设定的定电流(CC)优先或定电压(CV)优先的电源供应器。PSU-系列电源供应器,在定电压或定电流的模式下,其输出的电压或电流的斜率可按使用者的测试需求进行调整。斜率设置区分为高速优先或斜率优先两种。高速优先斜率设置为定电流(CC)或定电压(CV)模式的电流或电压变化以最高速进行。斜率优先模式为定电流(CC)或定电压(CV)模式下允许用户可调整斜率,可透过此功能进行上升斜率或下降斜率的调整控制。斜率优先模式适用于马达测试时,调整输出电压上升时间,抑制启动瞬间的涌浪电流,保护待测物。

PSU也提供USB,LAN,RS-232,RS-485、模拟控制界面及选配的GPIB、隔离模拟界面(电压控制型)、隔离模拟界面(电流控制型),是通讯接口齐全的1U电源。透过PSU Multi-Drop mode在使用LAN、USB及GPIB远端程控及slaver扩充时,无需另外使用switch/Hub、GPIB cable。可帮助客户于LAN、USB通信时,无需另外购买连接slaver装置用的扩充装置。

新推出的PSU-高压系列适用于DC/DC转换器的一次侧输入,也适用于伺服马达(Servo Motor)生产应用。PSU也常被整合至零组件测量系统中,如电容器老化检测设备,600V直流偏压应用;二极管老化测试设备;半导体生产设备;车用电子,8缸汽油发动机或12缸柴油发动机的ECU测试..等。

PSU-series提供使用者弹性的设定High/Low Level或是1 ~ 60ms脉冲宽度的Trigger input或Trigger output信号。Trigger input可以控制PSU依据设定来输出或者加载预设的电压电流及內存参数。相对也可以在PSU输出时或加载预设的电压电流及內存参数时,从PSU产生对应的Trigger output信号。


PSU系列产品型号

型号电流电压功率功能标配接口
PSU 6-200200A6V1200W开关USB/RS232/LAN
PSU 12.5-120120A12V1500W开关USB/RS232/LAN
PSU 20-7676A20V1520W开关USB/RS232/LAN
PSU 40-3838A40V1520W开关USB/RS232/LAN
PSU 60-2525A60V1500W开关USB/RS232/LAN
PSU 100-1515A100V1500W开关USB/RS232/LAN
PSU 150-1010A150V1500W开关USB/RS232/LAN
PSU 300-55A300V1500W开关USB/RS232/LAN
PSU 400-3.83.8A400V1520W开关USB/RS232/LAN
PSU 600-2.62.6A600V1560W开关USB/RS232/LAN



附件
CD-ROM x 1(使用手册,编程手册), 输出端子盖×1,模拟控制插座套件×1,电源线,输出端M8螺丝组×1(仅适用于PSU 6-60V机种),输入端子盖×1,1U手把(RoHS),1U托架(左,RoHS),1U托架(右,RoHS),包装清单*CTC GW/Instek日本使用(RoHS)

选购配件
PSU-01B 总线条,用于并联2台
PSU-01C 数据线,用于并联2台
PSU-02B 总线条,用于并联3台
PSU-02C 数据线,用于并联3台
PSU-03B 总线条,用于并联4台
PSU-03C 数据线,用于并联4台
PSU-232 RS232 线,带 DB9 连接套件
PSU-485 RS485 线,带 DB9 连接套件
PSU-01A 2台PSU垂直堆叠连接,2U手柄×2,连接板×2
PSU-02A 3台PSU垂直堆叠连接,3U手柄×2,连接板×2
PSU-03A 4台PSU垂直堆叠连接,4U手柄×2,连接板×2
PSU-ISO-I PSU-ISO-I独立电流远程控制卡(返厂)
PSU-ISO-V PSU-ISO-V独立电压远程控制卡(返厂)
GTL-246 USB 数据线, USB 2.0A-B类,4P
GRM-001 滑块 2 pcs/set,PSU 选配
PSU-GPIB GPIB 接口卡(返厂)
GPW-001 UL/CSA 电源线 3m,PSU 选配
GPW-002 VDE 电源线 3m,PSU 选配
GPW-003 PSE 电源线 3m,PSU 选配


<td height="18" width="NaN" style="padding: 10px 0.572rem; box-sizing: border-box; text-align: center; vertical-align: middle; white-space: nowrap; line-height: 25px

详细规格

PSU-LVPSU-HV
型号PSU 6-200 12.5-12020-7640-3860-25100-15150-10300-5400-3.8600-2.6
额定输出电压V612.5204060100150300400600
额定输出电流A200120763825151053.82.6
额定输出功率W1200150015201520150015001500150015201560
定电压模式
电源调节率mV2.63.254681217324262
负载调节率 mV2.63.254681217324262
输出涟波及杂讯p-p mV606060606080100150200300
输出涟波及杂讯r.m.s. mV88888810254060
温度系数
 100ppm/℃ 额定输出电压,为经过30分钟的预热
侦测补偿电压 (single wire)V1112355555
