6500系列可编程交流电源供应器提供电力电子工程师进行模拟各种交流电源状态、电源波形失真并进行电力特性之量测与分析。本产品提供了正确有效的测试方案去模拟各种正常或异常的电源现象，同时加以量测分析，为一整合性电源测试分析设备，充份适应于研发特性分析、生产测试、品保检验或自动化系统整合运用。
本系列产品提供电压0-300V及频率15-2000Hz的可程式化设定能力，应用范围相当广泛，除可支应一般商业(47-63Hz)用途外，也可用于航空太空或军事应用 (400Hz)，其低频输出特性亦可应用于低频启动之马达或空调压缩机之测试。输出非常纯正的正弦波形，一般可维持在0.5%以下的失真率。

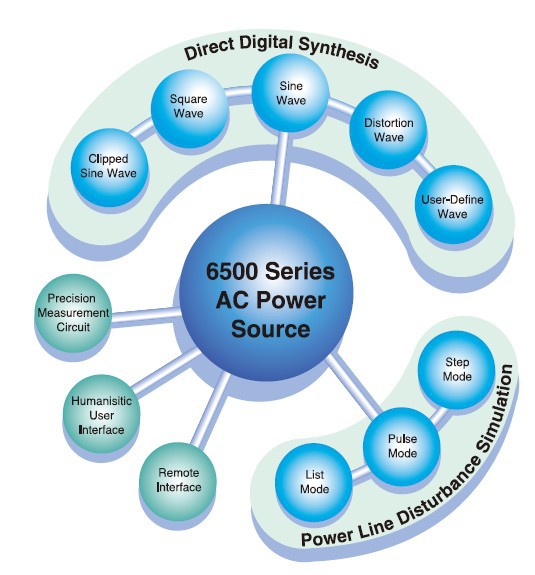

为因应工程师在模拟异常电源的需求下，本系列产品内建直接数位频率合成(DDS)之波形产生器，使其具备极富弹性之波形模拟功能。例如可设定一些失真波形来测试待测物，像可设定箝制正弦波从0%到43%的失真率或0%到100%的振幅。工程师可直接透过面板按键即时设定所需电源波形，并可利用大型液晶平面显示器进行波形预览或输出后之电流波形监控，可模拟诸如正弦波、方波及截幅正弦波形，亦可模拟电源瞬断，突波，杂讯、相位角度、电压及频率之缓升降等特性。除此之外，本系列产品内建30组谐波波形资料库，提供工程师进行电力电子产品于谐波电源环境下之适应性测试。
本系列产品设有高精密度电压、电流、峰值电流、功率、频率、峰值系数、功率因数、浪涌电流、视在功率(VA)、虚功率(VAR)、等量测机能，使工程师进行设计、测试、分析时，无需仰赖其它测试设备，即可轻易完成任何艰钜的测试作业。更可和功率分析仪搭配，测试IEC 61000-3-2谐波电流限制和IEC 61000-3-3 闪烁。
本系列产品提供简易前面板操作介面及类比信号控制及GPIB、RS-232等标准介面，易于整合在各种自动测试设备上，产品本身具备的自我诊断程序设计及过电流、过功率、过温度等保护线路，使本产品即使在不良的操作环境之下，依然能安稳发挥其功能特点。在全球一致对电力电子产品需能适应日趋不良的电源环境的严格要求下，Chroma 6500系列交流电源供应器的推出，无异为设计、生产、检验测试工程师，提供最为有效的协助，亦为产品品质作最佳的保证。
Chroma 6590 功能特色
 | 先进的PWM技术 交流电源电路设计中，在AC输入转换成DC电压的电路中，采用先进的功率因子补偿电路，以提高输入功率因素至0.98以上，以符合IEC标 准，这样，就降低了对于输入电流的需求，并且维持全机效率达80%以 上。由于DC电压转换成DC电压的电路中采用H Bridge电路方式，使开 关效率达到95%，并利用高频变压器改变电位，从而达到减轻整机的体 积与重量，并且使输入与输出端之间达到隔离效果。DC电压转换成AC 电压的电路中淘汰了沉重的低频输出变压器使其重量减少到30公斤。 6530型号是8¾英吋高的机箱，在100V或200V时就可以提供3000VA输 出。(而许多竞争者的同类产品却仅在140V或280V时方可达到3000VA) DDS波形产生器 6500系列内部采用了直接数字频率波形合成产生器，所以该产品可提供较大的输出频率范围，范围在15~2000Hz之间，分辨率0.01Hz(15 - 99.99Hz)及精确度为0.15%的低失真方波或正弦波。例如:模拟失真条件 下的电源波形，可以通过操作仪器前控制板的键产生失真率在0%~43% 之间，幅度在0~100%之间变化的任意波形。 |
丰富的波形数据库
仪器内部储存多达30种不同失真度的波形如:线性电源干扰波形、线性失真波形、三角波、截幅正弦波、顶部突波等波形。使用者可以按一
下"WAVEFORM"功能键在LCD图形显示画面上就会显示出选择的波形。此外6500系列还提供六个用户专用的波形记忆空间，用户可以经 由PC上相应软件，用户可以按照自己的规格设定波形的幅度和相位，藉由谐波成份的编辑，画出所要的波形，并通过IEEE488或RS-232C 接口下载到仪器上，可随时呼叫使用。

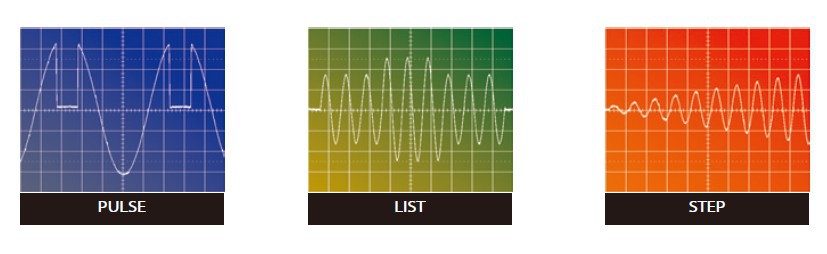

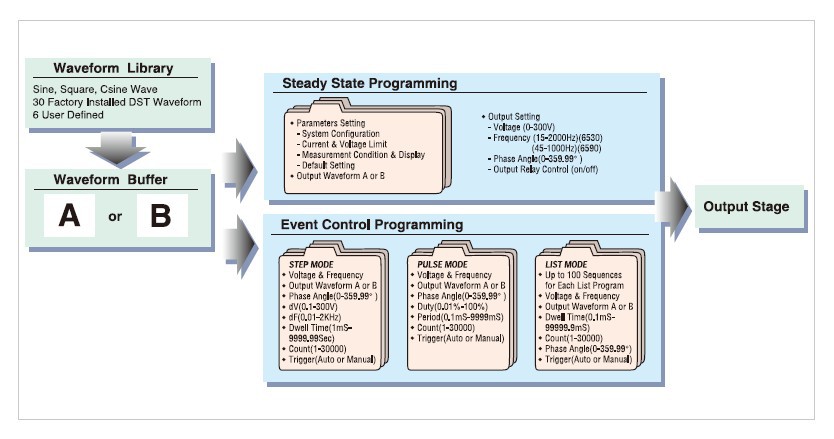

瞬间电源中断仿真功能 6500系列除了能编辑电压、频率输出外，它还能有效地模拟各种电源中断情形。通过STEP模式和PULSE模式，为用户提供简单易行的方式，来实现输出参数逐步或连续的变化，输出电压的幅度、频 率、相位、波形等也可以通过对仪器内的内部触发或外部触发的控制来输出。因此很容易模拟各种电 源瞬间断电、突波、噪声、缓升等特性。这特性在实际测试中尤为重要，例如当测试产品在90度开机 时测试产品的最大涌浪电流或当测试产品在交流输入突然有突波产生时观察产品的特性。跳变瞬间模 式使得产生波形的能力更进一步。通过触发器控制或与程序的静态时间一致没有计算机干扰时，可准确 运行多达40种输出排列程序，电网电压的跳变，失真的模拟完全符合IEC 61000-4-11的测试规范。 |
|
高精确量测
该仪器内采用了16 Bits精确量测电路，可精确测量稳定的及瞬间的真实电压、真实电流、真实功率、功率因率、频率、峰值电流、涌浪电
流、电流峰值因子、视功率及被动功率。仪器内通过高速采样量测电路，该机可将量测到的电压和电流的波形显示在LCD 上，而不必要用示 波器就可以进行瞬时分析。
多功能操作系统 该机操作非常简单，只需通过前控制板就可控制仪器的状态、仪器还配置有打印接口，它可以打印当前仪器所处的状况及量测读值。在与自 动测试系统一起使用时，可以藉由用IEEE488、RS-232接口来程控仪器或通过仿真式程控接口程控仪器。6500系列秉承着一切为用户着想的 设计理念，采用了热控DC风扇，且风扇转速会随仪器内部温度变化而随之相应变化，因此由风扇发出的声音减到最小程度。仪器透过一个
320x240的大尺寸LCD显示画面，来显示出仪器操作状况和测试情形，它带给操作人员一个较舒适的视觉效果。设计者让用户通过前控制 板功能键，即可轻松进行复杂的测试。旋钮式的输入方式，让使用者用指尖调节就可以轻松改变电源输出的电压参数、 频率参数。
自我侦测与保护
仪器内部有自我侦测及校正功能。仪器有过压、过载、过电流、过功率、过温度的保护装置，从而满足研发、品管、生 产等各领域人员要求的质量。

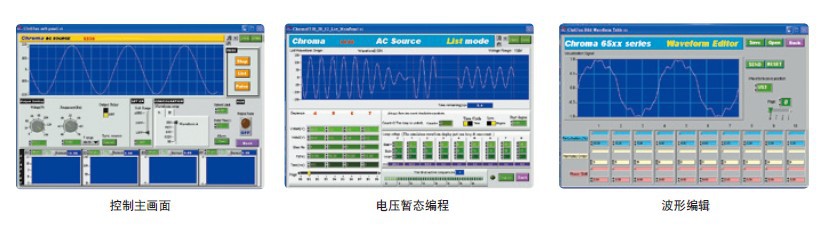

简易操作的软件 : 6500系列 SOFTPANEL
用户可以在计算机安装专用的软件，透过IEE488(GPIB)或RS-232来控制。图形化的接口让用户很容易做设定或编辑波形，设定参数可以被 储存，供日后呼叫使用。
模拟市电波形失真
越来越多公司于世界各处都可提供产品，有时当问题发生时，需确定是否为输入市电端的波形异常所导致。但是若需要人员及测试设备移 至现场时，所需的时间及金钱可能是一大笔花费。也可能当抵现场时，电源波形异常已经消失，无法解决问题。所以建议可用数字功率表 Chroma 66200系列量测市电波形的谐波成份，再将资料送回实验室，用6500软件的波形编辑功能将波形重新建立。这样就可以让工程师很 快的作测试及处置，节省大比时间及金钱。
波形数据库
内置30组谐波波形数据库，提供用户编辑及执行输出。
用户可以在计算机安装专用的软件，透过IEE488(GPIB)或RS-232来控制。图形化的接口让用户很容易做设定或编辑波形，设定参数可以被 储存，供日后呼叫使用。

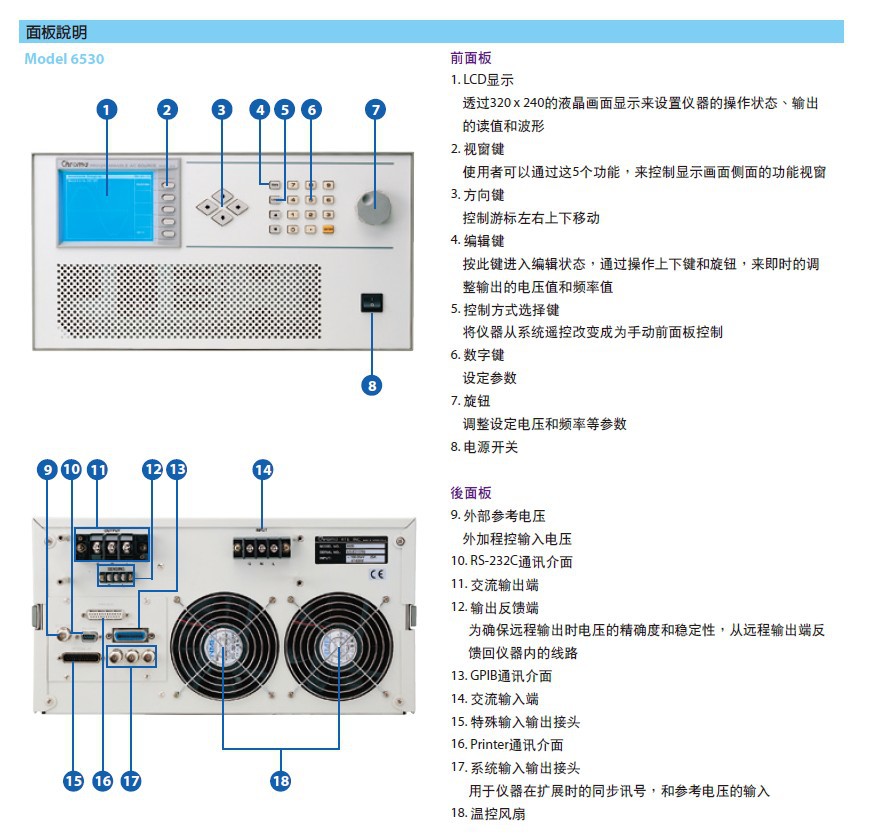

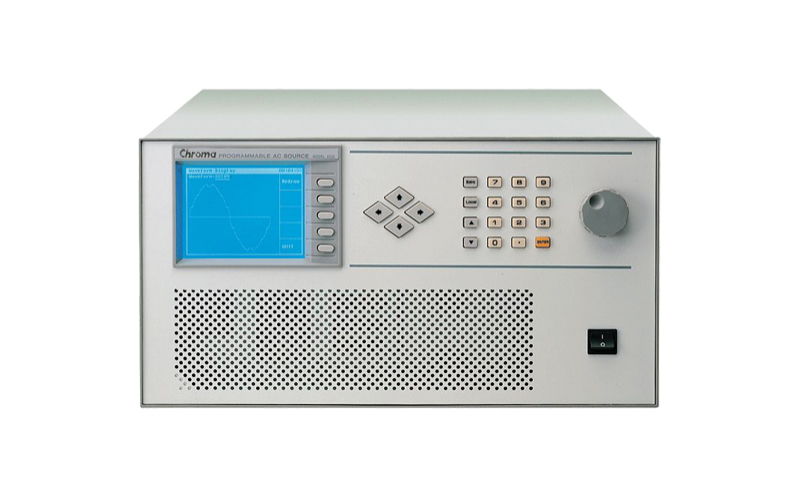

Chroma 6590 产品细节图
Model | 6512 | 6520 | 6530 | 6560 | 6590 |
Output Phase | 1 | 1 | 1 | 1 (parallel or series) | 1or 3 selectable |
Output Ratings | |||||
Power | 1200VA | 2000VA | 3000VA | 6000VA | 3000VA per phase, 9000VA total |
Voltage | |||||
Range/phase | 150V / 300V / Auto | 150V / 300V / Auto | 150V / 300V / Auto | 150V / 300V (parallel) 300V / 500V (series) | 150V / 300V |
Accuracy | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. | 0.2% +0.2%of F.S. |
Resolution | 0.1V | 0.1V | 0.1V | 0.1V | 0.1V |
Distortion *1 | 1% (15~45Hz) | 1% (15~45Hz) | 1% (15~45Hz) | 1% (45~1kHz) | 1% (45~1kHz) |
0.5% (> 45~500Hz) 1% (> 500~1kHz) | 0.5% (> 45~500Hz) 1% (> 500~1kHz) | 0.5% (> 45~500Hz) 1% (> 500~1kHz) | |||
2% (> 1K~2kHz) | 2% (> 1K~2kHz) | 2% (> 1K~2kHz) | |||
Line Regulation | 0.1% | 0.1% | 0.1% | 0.1% | 0.1% |
Load Regulation *2 | 0.1% | 0.1% | 0.1% | 0.2% (series), 0.8% (parallel) | 0.2% |
Temp. Coefficient | 0.02% per??C | 0.02% per??C | 0.02% per??C | 0.02% per??C | 0.02% per??C |
Max. Current/Phase | |||||
RMS | 12A/6A (150V / 300V) | 20A/10A (150V / 300V) | 30A/15A (150V / 300V) | 60/30/15A (150/300/500V) | 30A/15A (150V / 300V) 90A/45A total |
peak | 36A/18A (15~100Hz) 30A/15A (>100~1KHz) 24A/12A (>1K~2KHz) | 60A/30A (15~100Hz) 50A/25A (>100~1KHz) 40A/20A (>1K~2KHz) | 90A/45A (15~100Hz) 75A/38A (>100~1KHz) 60A/30A (>1K~2KHz) | 180/90/45A (45~100Hz) 150/75/38A (>100~1KHz) | 90A/45A (45~100Hz) 75A/38A (>100~1KHz) |
Frequency | |||||
Range | 15 ~ 2kHz | 15 ~ 2kHz | 15 ~ 2kHz | 45 ~ 1kHz | 45 ~ 1kHz |
Accuracy | 0.15% | 0.15% | 0.15% | 0.15% | 0.15% |
Resolution | 0.01Hz (15 ~ -99.9Hz) 0.1Hz (100 ~ 999.9Hz) 0.2Hz (1k ~ 2kHz) | 0.01Hz (15 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) 0.2Hz (1k ~ 2kHz) | 0.01Hz (15 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) 0.2Hz (1k ~ 2kHz) | 0.01Hz (45 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) | 0.01Hz (45 ~ 99.9Hz) 0.1Hz (100 ~ 999.9Hz) |
Input Ratings | |||||
Voltage Operating Range | 1Ø 200~240V±10%V LN | 3Ø 200~240V±10%V LN | |||
Frequency Range | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz | 47 ~ 63Hz |
Current | 10A max. | 15A max. | 23A max. | 23A max./phase | 23A max./phase |
Power Factor | 0.95 min. under full load | 0.97 min. under full load | 0.98 min. under full load | 0.98 min. under full load | 0.98 min. under full load |
Measurement | |||||
Voltage/Phase | |||||
Range | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V | 0 ~ 150V / 0 ~ 300V |
Accuracy (RMS) | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. | 0.25% + 0.1% F.S. |
Resolution | 0.1V | 0.1V | 0.1V | 0.1V | 0.1V |
Current/Phase | |||||
Range (peak) | 0 ~ 60A | 0 ~ 100A | 0 ~ 140A | 0 ~ 280A | 0 ~ 140A |
Accuracy (RMS) | 0.4% + 0.25%F.S. | 0.4% + 0.15%F.S. | 0.4% + 0.1%F.S. | 0.4% + 0.1%F.S. | 0.4% + 0.1%F.S. |
Accuracy (peak) | 0.4% + 0.5%F.S. | 0.4% + 0.3% F.S. | 0.4% + 0.2% F.S. | 0.4% + 0.2% F.S. | 0.4% + 0.2% F.S. |
Resolution | 0.01A | 0.01A | 0.01A | 0.01A | 0.01A |
Power/Phase | |||||
Accuracy | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) | 1% F.S. ( CF<6) |
Resolution | 0.01W | 0.01W | 0.01W | 0.01W | 0.01W |
Frequency | |||||
Range | 15 ~ 2kHz | 15 ~ 2kHz | 15 ~ 2kHz | 45 ~1kHz | 45 ~1kHz |
Accuracy | 0.01% +2 count | 0.01% +2 count | 0.01% +2 count | 0.01% +2 count | 0.01% +2 count |
Resolution | 0.01Hz | 0.01Hz | 0.01Hz | 0.01Hz | 0.01Hz |
Others | |||||
Efficiency | 80% typical | 80% typical | 80% typical | 80% typical | 80% typical |
