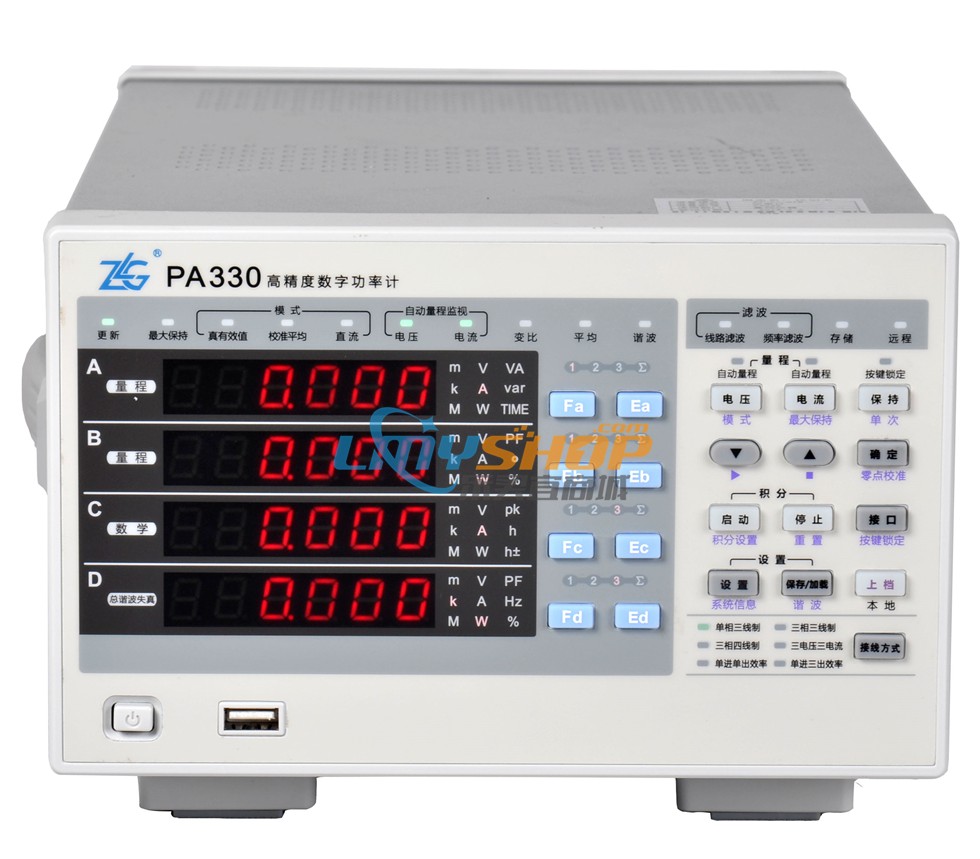

广州致远 PA333H 三相数字功率计 1000V,50A 三通道

PA333H 是一款适用于从生产线到研发领域的高精度功率计,从 DC、单相 2 线到三相 4 线皆可测量随着新能效标准的不断推出,众多企业在研发、生产以白色家电为代表的家用电器,及以大型空调为代表的工业设备中,都围绕着如何提高节能性能而展开激烈的竞争。这就要求用于评估设备节能性能的功率测量仪器应具有高精度、超低待机

咨询电话:400-838-1718


PA333H 是一款适用于从生产线到研发领域的高精度功率计,从 DC、单相 2 线到三相 4 线皆可测量

随着新能效标准的不断推出,众多企业在研发、生产以白色家电为代表的家用电器,及以大型空调为代表的工业设备中,都围绕着如何提高节能性能而展开激烈的竞争。这就要求用于评估设备节能性能的功率测量仪器应具有高精度、超低待机功耗测量等的特点。PA300 系列功率计具有 0.1% 的功率测量精度,可满足用户从 5mA 小电流到 20A 大电流量程的测量需求。

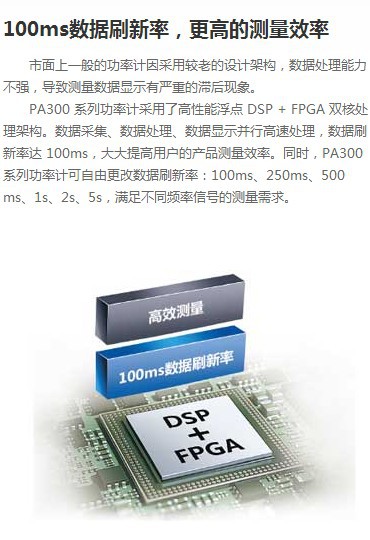

PA300 系列功率计采用 DSP+FPGA 双核处理架构,快速、精确地计算信号的谐波参数。同时 GPIB、USB、以太网等接口满足用户不同的测试通信需求。


PA333三相功率计-产品特色

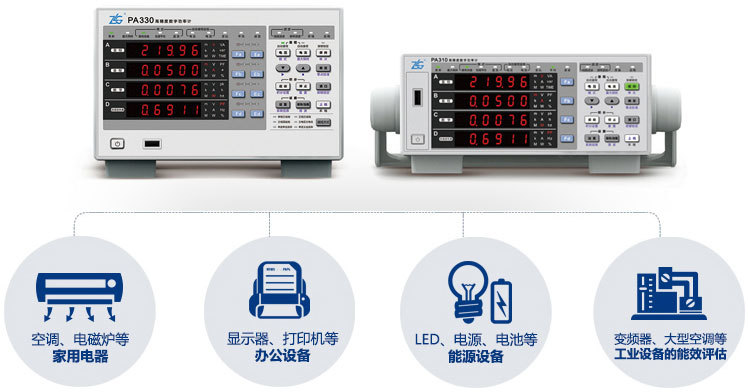

更加适合开关电源、变频家电的功耗测量

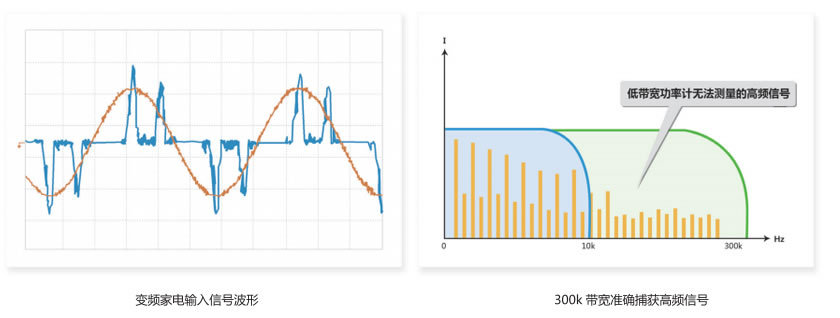

市面上越来越多的电子产品、家电产品等都采用开关电源或变频技术,在节约能耗的同时亦令产品的波形信号产生了畸变。这些畸变的波形都是非正弦信号,如脉冲波、三角波、矩形波、梯形波、脉冲串等,含有丰富的高频谐波分量。普通的功率计由于采样率与带宽限制,无法对高频成分进行准确测量,因此其测量值与真实值存在巨大差异。

针对变频设备、开关电源的测试,PA300 系列功率计具备以下优势:

200kS/s 采样率:根据奈奎斯特采样定理,仪器采样率要高于输入信号频率的两倍。致远电子功率计具有200kS/s 的采样率,能够测量畸变的波形中丰富的高次谐波成份,不丢失任何能量。

300kHz 带宽:低带宽的功率计,信号中的高频成份被模拟前端电路滤除,从而造成能量丢失。致远电子功率计300kHz 的带宽完全满足变频家电、开关电源等新技术产品的功耗测量。

 undefined

全新的设计更加适合于待机功耗测量

PA310 功率计采用全新的设计架构,在低功耗测量方面进行多项优化,具有更高的功率因数精度,非常适合于在低功率因数下的低功耗测量。其最小测量电流低至50μA,能够测量低至0.01W 的功耗,符合国际标准(IEC62301、能源之星、SPECpower) 的测试。

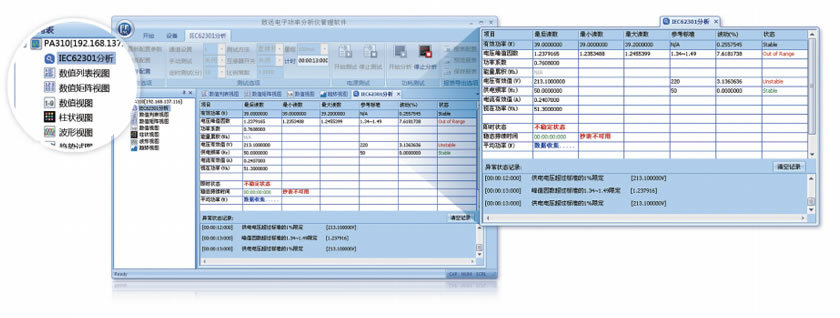

结合使用功率测量(PAM)软件,PA310 可以执行符合国际标准的待机功率测试。

将量程设为5mA 时,PA310 可以在最高100μW 的分辨率下执行测量。

可同步测量常规功率参数、谐波成分和THD。

峰值因数的动态输入能力高达300( 峰值/ 最小有效RMS 值)

PA-5

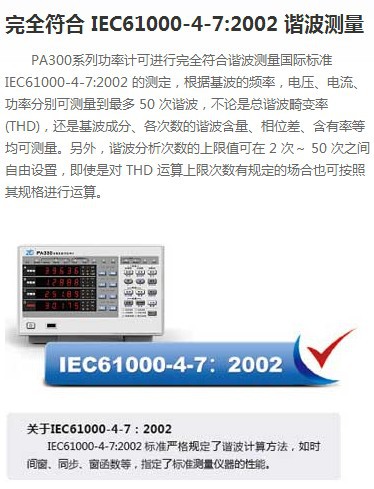

完全符合IEC61000-4-7谐波测量标准

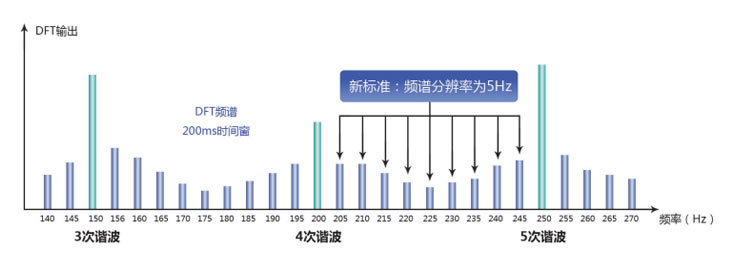

对于电网中波动的电压电流,该如何测量可再现的谐波测量结果?根据IEC61000-4-7 标准的严格规定,谐波测量的频谱分析时间窗为10 个周期,因此测量仪器必须能防止谐波分析时出现的频率混叠现象。同时,其采样频率需同步跟踪输入信号的基本频率,从根源上杜绝频谱泄露现象的产生。PA300 系列功率计采用了纯硬件模拟滤波器与锁相环技术,避免了频率混叠与频谱泄露的发生,符合IEC61000-4-7 谐波测量标准,保证了谐波测量的可再现性。

PA-6

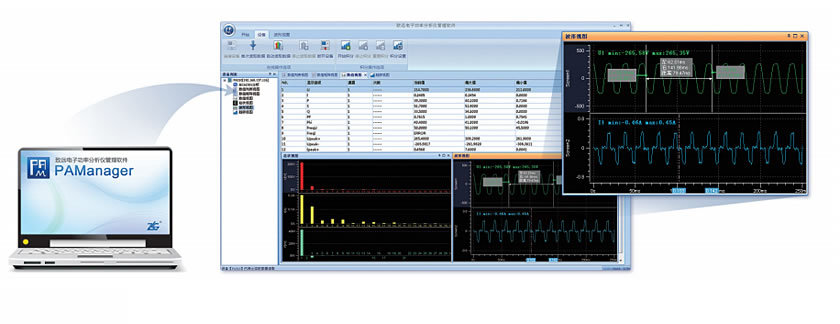

功率计测试管理软件PAM

对于很多PA300 系列功率计无法直接显示的测量项目,都可以通过PAM 软件实现测量与显示,如所有测量参数数值、各次谐波数据、谐波柱状图、趋势图以及波形图等。测试数据可以选择由USB、GP-IB、RS-232 或以太网通信接口上传到PC 端,并通过PAM 软件在PC端上实现同步显示和数据报表导出。

PA-7

PA333三相数字功率计-特殊功能

PA功能1PA功能2
PA功能3PA功能4
PA功能5PA功能6

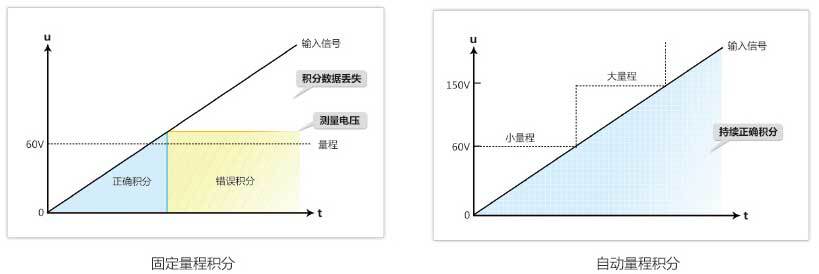

积分模式下的自动量程功能

在测量电器运行功耗和待机功耗时,一般的功率测量仪器只允许在同一量程下进行积分测量。若测量值超过当前最大量程,则测量结果是不准确的,需要手动切换量程后再进行积分,无法连续进行大动态电流变化设备的积分测量。

PA300 系列功率计采用先进的测量控制技术,可在积分模式下自动、快速地切换量程,能够连续、精确地执行积分测量。此功能不但支持瓦时积分(+/- Wh),也支持安时积分(+/- Ah)。

 PA-8

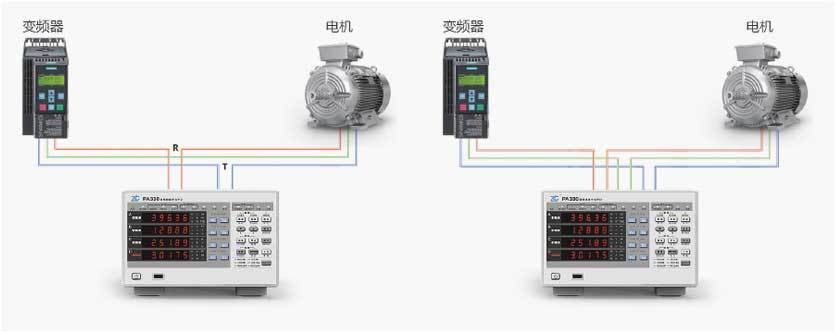

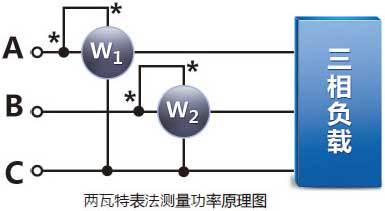

“两表法”测量三相三线制电路功率

“两表法”使用两个瓦特表测量三相三线制电路的三相功率,两瓦特表的功率读数之和就是三相电路的总功率。

“两表法”可灵活应用于变频器、UPS 或是其它各种电源设备的输入输出效率测量。

PA-10

PA-11


应用一

PA332 双通道功率计采用“两表法”测量即可实现 PA333 三通道功率计的功率测量功能,节约采购成本

 PA333应用1

应用二

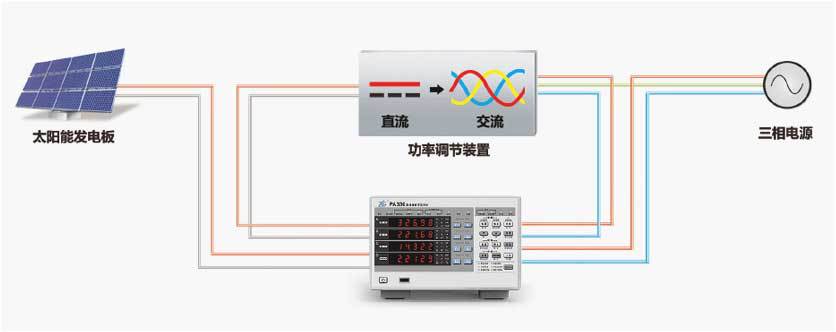

PA333 三通道功率计采用“两表法”仅需要其中两通道输入即可测量逆变器的三相输出信号,多出的一通道便可测量逆变器的直流输入,实现逆变器的输入与输出同时测量,并可直接运算、显示逆变器的效率。

PA333应用2

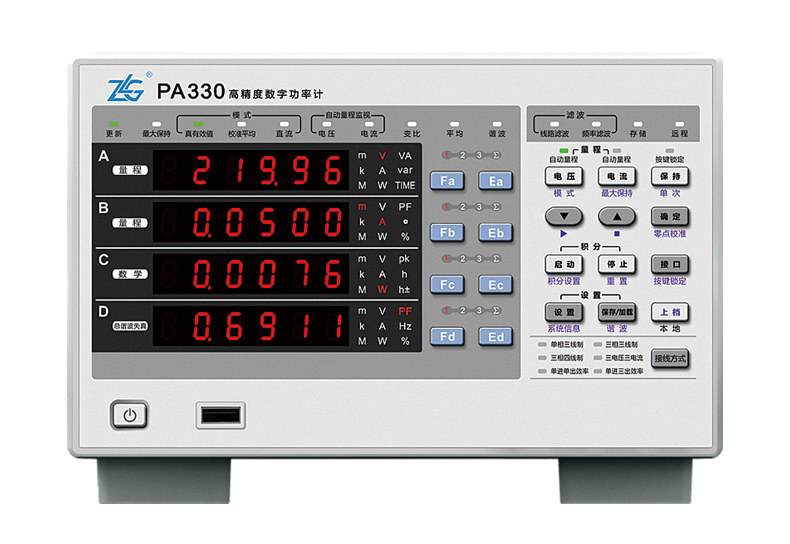

广州致远 PA333H 三相数字功率计1000V,50A 三通道



型号

PA310

PA330

高精度功率计

 undefined

PA-3

输入

单通道

双通道/ 三通道

功率精度

0.1%

0.1%

带宽

DC,0.5Hz ~ 300kHz

DC,0.5Hz ~ 300kHz

采样率

200KS/s

100KS/s

电压量程

15V,30V,60V,150V,300V,600V

15V,30V,60V,150V,300V,600V

电流量程

直接输入

5mA,10mA,20mA,50mA,100mA,
200mA,0.5A,1A,2A,5A,10A,20A

0.5A, 1A,2A,5A,10A,20A

外部电流传感器输入

50mV ~ 10V

50mV ~ 10V

有效输入范围

1% ~ 130%

1% ~ 130%

最大显示值

1% ~ 140%

1% ~ 140%

显示项目数

4 项数值同时显示

4 项数值同时显示

谐波测量

标配、IEC61000-4-7

标配、IEC61000-4-7

谐波最大分析次数

1-50 次

1-50 次

效率测量

积分测量

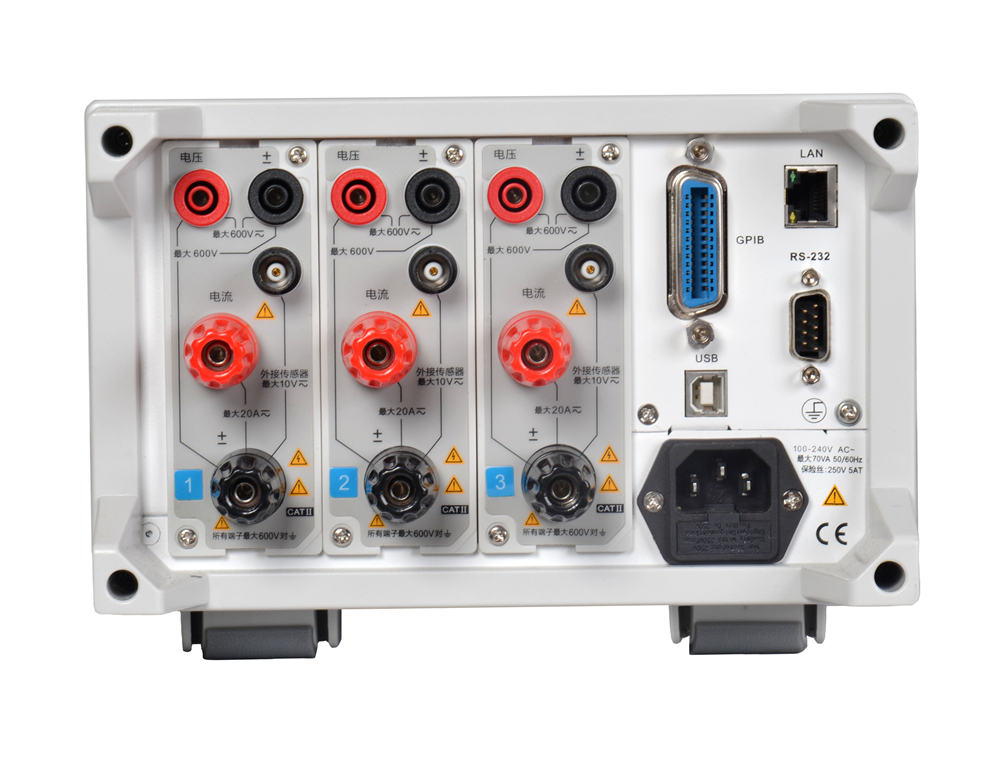

通信接口

USB-Host/USB Device

标配

标配

GPIB

标配

标配

RS-232

标配

标配

以太网

标配

标配

线路滤波器、频率滤波器

500Hz

500Hz

数字滤波器

5.5kHz、10kHz

/

GPIB是否符合IEEE标准

IEEE488.2

IEEE488.2



/直流电流钳(选配)

型号

ZY-CTS5

ZY-CTS100

ZY-CTS500

LF 205-S/SP3

LF 205-S

LF 505-S

外观

 undefined

undefined

 undefined

 PA-LF205-5

 PA-LF205-5

PA-LF205-5

电流测量范围

5Arms~50Arms(AC)

100Arms(AC)

500Arms(AC)

100Arms(DC/AC)

200Arms(DC/AC)

500Arms(DC/AC)

精度

±0.3%

±0.3%

±0.3%

±0.5%

±0.5%

±0.6%

带宽

40Hz-5kHz

40Hz-5kHz

40Hz-5kHz

DC-100KHz

DC-100KHz

DC-100KHz

变比

10mV/A

1mV/A

1mV/A

1:1000

1:2000

1:5000



名称

型号

外观

最大工作电压

最大工作电流

接线盒(选配)

JXH10A

 undefined

250V

10A


订购信息

蓝牙免提音箱AM08 x 1

充电线 x 1

用户指南 x 1
