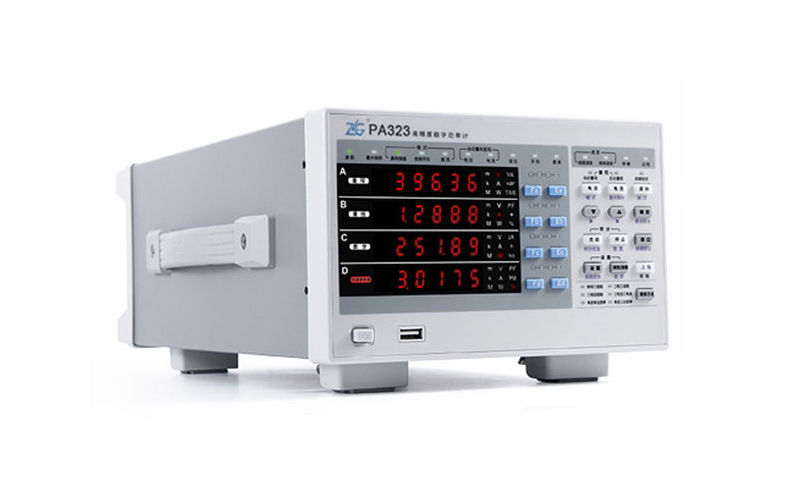

PA310/PA323数字功率计高精度，较低待机功耗测量适合待机功耗测量PA310数字功率计采用全新的设计架构，在低功耗测量方面进行多项优化。其最小测量电流低至50μA，能够测量低至0.01W的功耗，符合国际标准（IEC62301、能源之星、SPECpower）的测试。低功率因数下仍能保证高精度测量PA300系列数字功率计采样率高达500KS/s，采用
咨询电话：400-838-1718
适合待机功耗测量
PA310数字功率计采用全新的设计架构，在低功耗测量方面进行多项优化。其最小测量电流低至50μA，能够测量低至0.01W的功耗，符合国际标准（IEC62301、能源之星、SPECpower）的测试。
低功率因数下仍能保证高精度测量
PA300系列数字功率计采样率高达500KS/s，采用100MHz同步时钟，相角分辨率高达0.01°。即使在低至0.0005的功率因数下仍能保证0.1%的高测量精度。

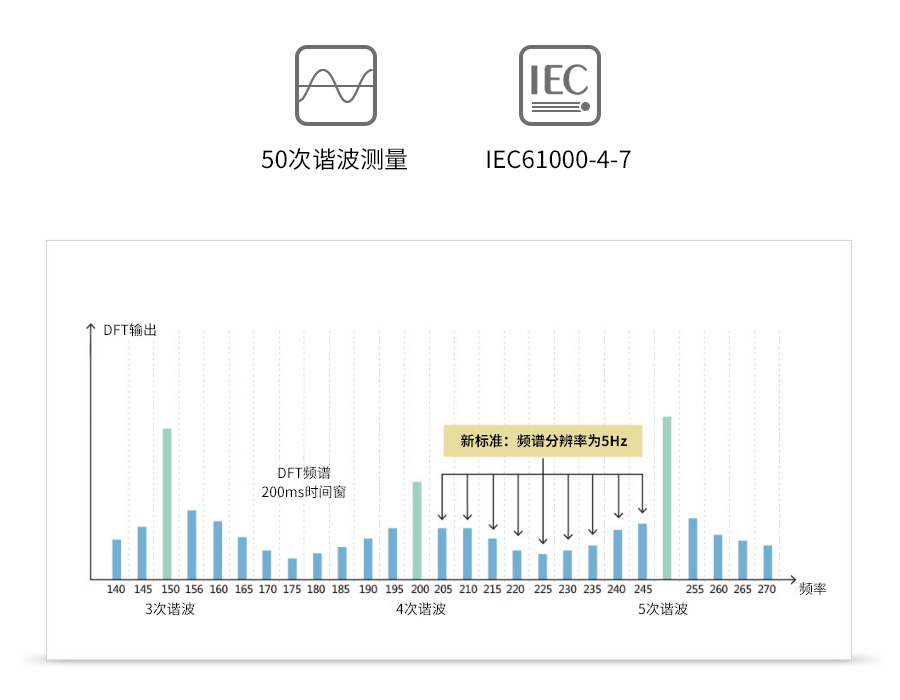

谐波测量符合IEC61000-4-7国际标准
PA300系列数字功率计可进行完全符合谐波测量国际标准IEC61000-4-7的测定，根据基波的频率，最高可测量至50次谐波。
适合开关电源、变频家电的功耗测量
PA300系列数字功率计具有高至500KS/s的采样率和300KHz的带宽，能够测量频率较高的信号，满足变频家电、开关电源等新技术产品的功耗测量。

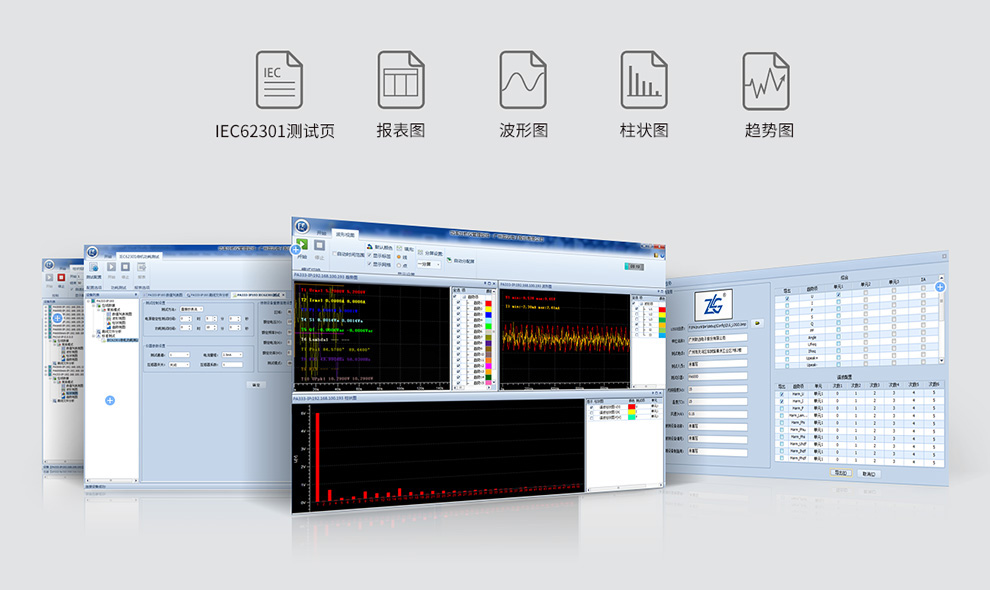

直观的可视化数据分析软件
PAM管理软件具有强大的数据处理分析功能，支持对所有测量参数数值进行实时显示，生成各次谐波数据、谐波柱状图、趋势图和波形图，支持同步显示与报表导出。支持IEC62301国际测试标准，实现待机功耗的自动化测试。

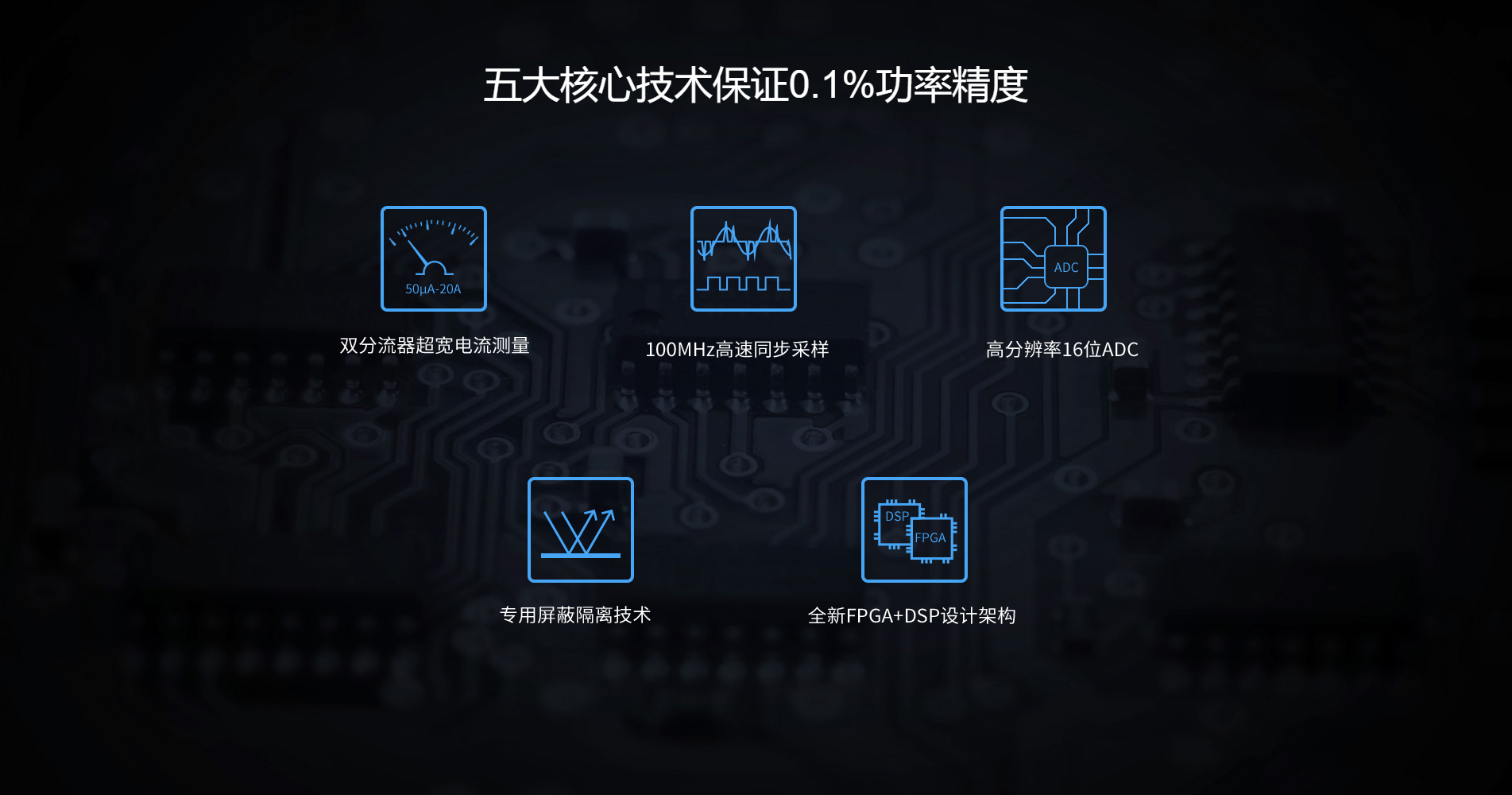

五大核心技术保证0.1%功率精度
规格参数
| 大电压,大电流 | 低功耗,小电流 | 产线型 | ||||
|---|---|---|---|---|---|---|
| 型号 | PA310H | PA333H | PA310 | PA323 | PM100 | |
| 输入通道 | 单通道 | 三通道 | 单通道 | 三通道 | 单通道 | |
| 基本精度 | 0.1%读数+0.05%量程 | 0.1%读数+0.1%量程 | ||||
| 输入带宽 | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-100kHz | DC,0.5Hz-10kHz | |
| 采样率 | 500KS/s | 200KS/s | 500KS/s | 200KS/s | 20KS/s | |
| 数据更新周期 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自动 | 100ms,250ms,500ms, 1s,2s,5s | |
| 谐波测量 | 标配,IEC61000-4-7 | 标配,IEC61000-4-7 | 标配,IEC61000-4-7 | 标配,IEC61000-4-7 | / | |
| 谐波分析次数 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | / | |
| 电压量程 | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V,1000V,1500V | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V | |
| 电流量程 | 1A,2A,5A, 10A,20A,50A | 1A,2A,5A, 10A,20A,50A | 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | 0.5A,1A,2A, 5A,10A,20A | 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | |
| 外部传感器输入 | 100mV,200mV,400mV, 1V,2V,5V,10V | 100mV,200mV,400mV, 1V,2V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | / | |
| 通信接口 | 标配GPIB（符合IEEE488.2）,LAN,RS-232,USB-Host | RS-232,IO侦测 | ||||
| 连续最大允许输入值 | 电压 | 1.5kV的峰值和1kV电压有效值中取较小 值 | ||||
| 电流 | 150A峰值和50A有效值中取最小值 | 30A峰值和20A有效值中取最小值（5mA~200mA） 100A峰值和30A有效值中取最小值（0.5A~20A） | 100A峰值和30A有效值中取最小值 | 30A峰值和20A有效值中取最小值(5mA~200mA) 100A峰值和30A有效值中取最小值（0.5A~20A） | ||
| 瞬时最大允许输入值（1s） | 电压 | 2kV 的峰值和 1.5kV 电压有效值中取 较小值 | ||||
| 电流 | 150A峰值和50A有效值中取最小值 | 30A 的峰值和20A电流有效值中取较小值（5mA~200mA） 150A 的 峰值和40A电流有效值中取较小值（0.5A~20A） | 150A 的峰值和40A电流有效值中取较小值 | 30A 的峰值和20A电流有效值中取较小值（5mA~200mA） 150A 的峰值和40A电流有效值中取较小值（0.5A~20A） | ||
| 线路,频率滤波器 | 支持OFF/ON，截止频率500Hz | |||||
| 数字滤波器 | 支持OFF/ON，截止频率5.5KHz,9 KHz和10 KHz | / | 支持OFF/ON，截止频率5.5KHz,9 KHz和10 KHz | / | / | |
| A/D转换器 | 电压与电流同时转换，分辨率：16位，最大转换率：2µs | 电压与电流同时转换，分辨率：16位，最大转换率：5µs | 电压与电流同时转换，分辨率：16位，最大转换率：2µs | 电压与电流同时转换，分辨率：16位，最大转换率：5µs | 电压与电流同时转换，分辨率：16位，最大转换率：50µs | |
| GPIB IEEE标准 | IEEE488.2 | IEEE488.2 | ||||
| 额定电源电压 | 100VAC ~ 240VAC | 100VAC ~ 240VAC | 220V | |||
| 预热时间 | ≥ 30 分钟 | ≥ 30 分钟 | ≥ 30 分钟 | |||
| 工作环境 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，无结露 | |||
| 存储温度 | -25℃ ~60℃，20% R.H.~80%R.H.，无结露 | -25℃ ~60℃，20% R.H.~80%R.H.，无结露 | -25℃ ~60℃，20% R.H.~80%R.H.，无结露 | |||
| 额定电源频率 | 50/60Hz | 50/60Hz | 50Hz | |||
| 最大功耗 | 50VA | 70VA | 50VA | 70VA | 30VA | |
PA310、PA310H、PM100标配件
| 序 号 | 名 称 | 数 量 | 单 位 | 备注 |
|---|---|---|---|---|
| 1 | 主机 | 1 | 台 | |
| 2 | 国标电源线 | 1 | 条 | |
| 3 | 安全测试导线 | 2 | 条 | 红、黑各1条 |
| 4 | Y型端子 | 4 | 个 | |
| 5 | 售后服务承诺书 | 1 | 份 | |
| 6 | 出厂检验报告 | 1 | 份 | |
| 7 | 合格证 | 1 | 份 | |
| 8 | 干燥剂 | 1 | 包 | |
| 9 | 用户手册 | 1 | 本 | |
| 10 | 鳄鱼夹 | 2 | 个 | 红、黑各1个 |
