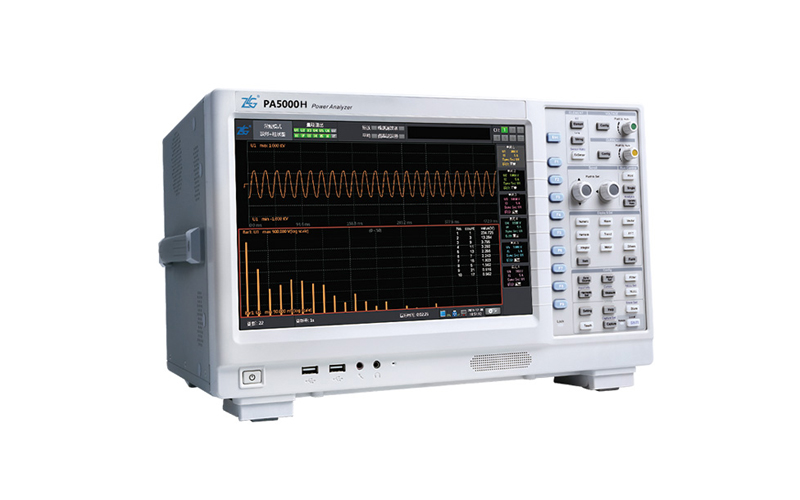

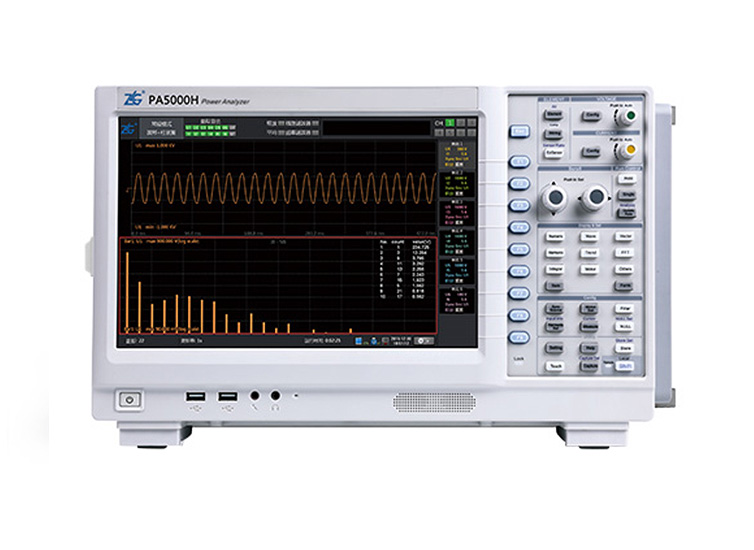

颠覆传统的企业级功率分析仪 企业研发测试工具 1500V（峰值因数1.33），7通道直接测量 PA5000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。
咨询电话：400-838-1718

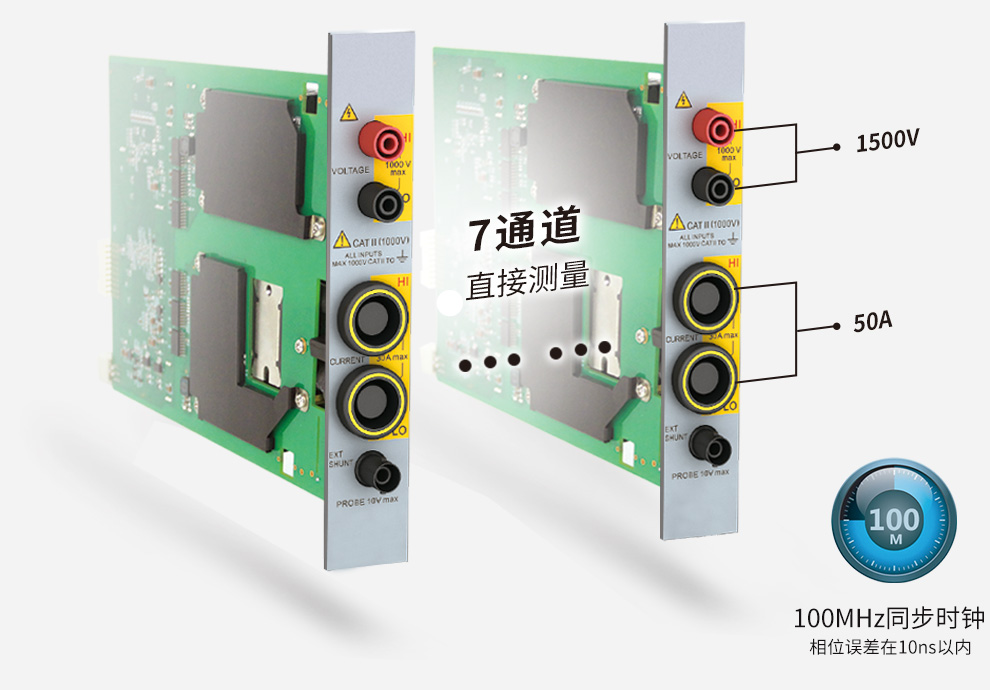

1500V（峰值因数1.33），7通道直接测量
PA5000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。
500次谐波测量
PA5000H功率分析仪带宽高达5M、采样率可达2MS/s，可以测量高达500次谐波，并有多种组合显示方式能同时显示各次谐波含量，用户可在菜单中打开“前十大谐波功能”查看所有谐波中能量最高的前十大谐波。不仅如此，为了方便用户进行更细致的分析，我们加入了FFT模式谐波分析功能，用户可以查看每一个频点的数值，并查看每次间谐波的数据。
双PLL源倍频技术
PA功率分析仪通过引入PLL硬件电路，使采样频率和信号频率同步，以获得准确的谐波测量结果。并且此功能在PA8000与PA5000H功率分析仪上做出了升级，支持双PLL源，用户可为不同的测量通道选择不同的PLL源，便于同时对输入、输出信号的谐波进行对比分析。

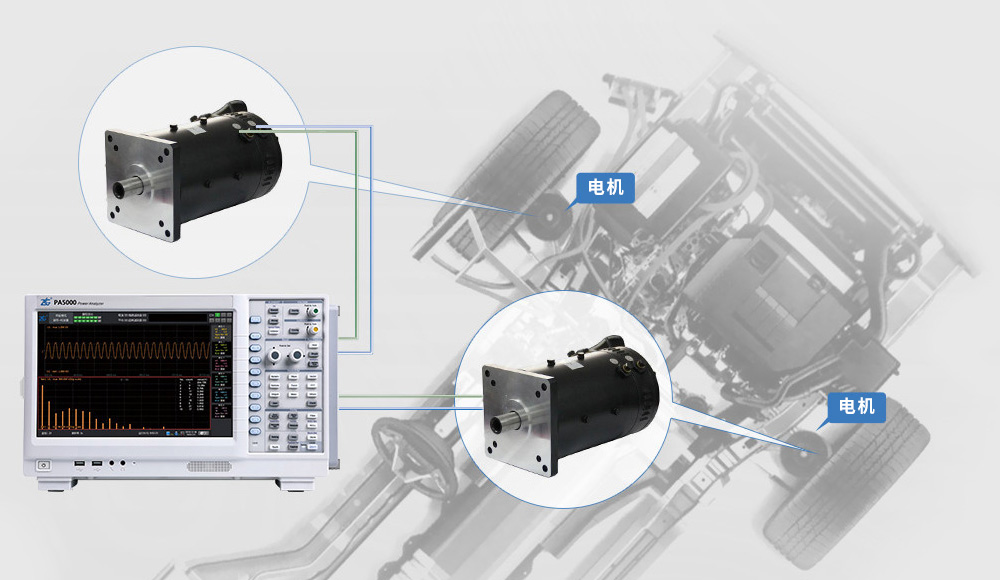

多电机测试
PA5000H功率分析仪可在7张功率板卡中任选一张或几张升级为电机测试板卡（PA8000、PA5000H均可以选择多路电机板卡），功率板卡配合电机板卡可以同时对电动汽车内部的变速箱（变频器）和电机进行联调测试，用户将可以更加准确的同时测量电机系统的整体性能。
双矢量图分析
PA5000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图，可对输入、输出各相间的相角关系进行分析，准确评估出输入信号对输出信号的角差影响。（所有型号均能满足）

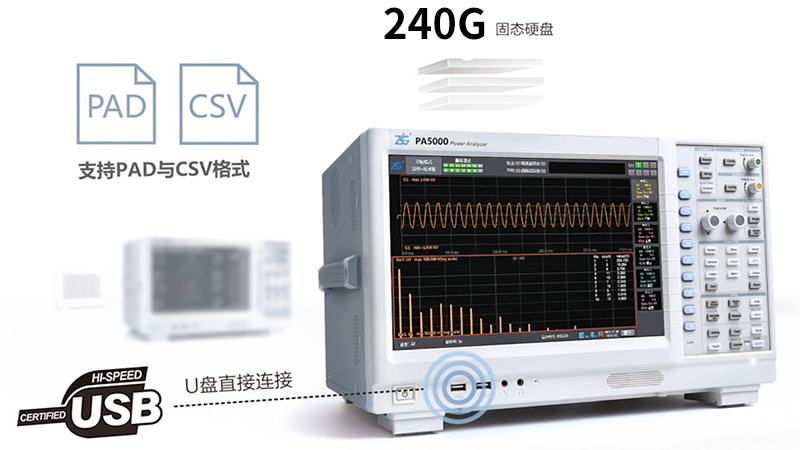

240G 数据存储与准确的数据格式分析
PA5000H功率分析仪拥有高达240G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样支持、存储时间随意控制，让存储再也不是难题。
参数与配件
| PA8000 | PA6000H | PA5000H | PA2000mini | ||
|---|---|---|---|---|---|
| 基本功率精度 | 0.01%读数+0.03%量程 | 0.01%读数+0.03%量程 | 0.05%读数+0.05%量程 | 0.05%读数+0.05%量程 | |
| 带宽 | DC，0.1Hz~5MHz | DC，0.1Hz-2MHz | DC，0.1Hz~5MHz | DC，0.1Hz~500KHz | |
| 分采样率 | 2MS/s | 2MS/s | 2MS/s | 500KS/s | |
| 输入单元数 | 7通道 其中可任意选配电机板卡 | 7通道 其中可任意选配电机板卡 | 7通道 其中可任意选配电机板卡 | 4通道功率卡+1通道电机卡 | |
| 电压量程 | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33） | 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33） | 1.5V、3V、6V、 15V、30V、60V、 100V、150V、300V、 600V、1000V、1500V（峰值因数1.33） | 300mV、1V、3V、 10V、30V、100V、 300V、600V、1000V、1500V（峰值因数1.33） | |
| 电流量程 | 直接输入 | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A | 5A:10mA、30mA、100mA、300mA、1A、3A、5A |
| 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | 50A:1A、2.5A、5A、10A、25A、50A | |||
| 外部传感器输入 | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | 30mV、100mV、300mV、1V、3V、10V | |
| 电压输入阻抗 | 输入电阻：2MΩ 输入电容：10pF | 输入电阻：2MΩ 输入电容：10pF | 输入电阻：2MΩ 输入电容：10pF | 输入电阻：5MΩ 输入电容：5pF | |
| 电流输入阻抗 | 5A 输入电阻：100mΩ 输入电感：0.07μH | 5A 输入电阻：100mΩ 输入电感：0.07μH | 5A 输入电阻：100mΩ 输入电感：0.07μH | 5A 输入电阻：100mΩ 输入电感：0.07μH | |
| 50A 输入电阻：5mΩ 输入电感：0.07μH | 50A 输入电阻：5mΩ 输入电感：0.07μH | 50A 输入电阻：5mΩ 输入电感：0.07μH | |||
| 电压、电流精度保证范围 | 1%~110% | 1%~110% | 1%~110% | 1%~130% | |
| 谐波测量 | 500次 | 500次 | 500次 | 128次 | |
| 多电机板卡支持 | 支持 | 支持 | 支持 | 不支持 | |
| 显示器 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 12.1寸彩色液晶 | 9寸彩色液晶 | |
| 数据更新率 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。 | 10ms、50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s、自定义。 | 10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、1ms-20s之间支持用户自定义。 | 50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s。 | |
| 接口 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | GPIB、1000Mbit LAN、RS-232、USB2.0 HighSpeed Device、USB2.0 High Speed Host、U盘 | |
| 标配件（标配） | |
|---|---|
| 配件名称 | 描述 |
| 国际电源线 | 供电使用 |
| 产品售后服务承诺书 | 服务承诺书 |
| 产品校准证书 | 校准证书 |
| 产品入门手册 | 入门手册 |
| 光盘 | 产品相关电子版资料 |
| 合格证 | 合格证 |
| 干燥剂 | 干燥剂 |
| 测试连接头（选配） | ||||||
|---|---|---|---|---|---|---|
| TA1000 | TA1002B | TA1002R | TA1003R | TA1003B | TA1004 | TA1005 |
 |  |  |  |  |  |  |
| MC Φ6mm 香蕉插头，带有卡扣锁紧装置和压接端 | MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，黑色 | MC 大号鳄鱼夹，Φ4mm安全型插座。额定电压1000V，最大电流32A，红色 | MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，红色 | MC Φ4mm安全插头，可堆叠，可通过螺丝连接测试导线。额定电压1000V，黑色 | MC<br style="box-sizing: border-box; margin: 0px; pad | |
