精度 – 在同类功率分析仪器中， WT1800E是唯一能保证功率精度达到“ 读数的0.05% + 量程的0.05%” 的仪器， 它可以执行多达500次谐波分析(50/60Hz基波频率)。
可靠 – 测量需要重复执行并需要追求准确性。WT1800E稳定性极高， 无论现在还是将来， 都可以确保完成精准的测量。
灵活 – WT1800E不但拥有最多6输入通道、 宽量程显示和分析功能， 还可以和电脑相连接，能在功率效率和谐波分析领域为客户提供广泛的测量解决方案。

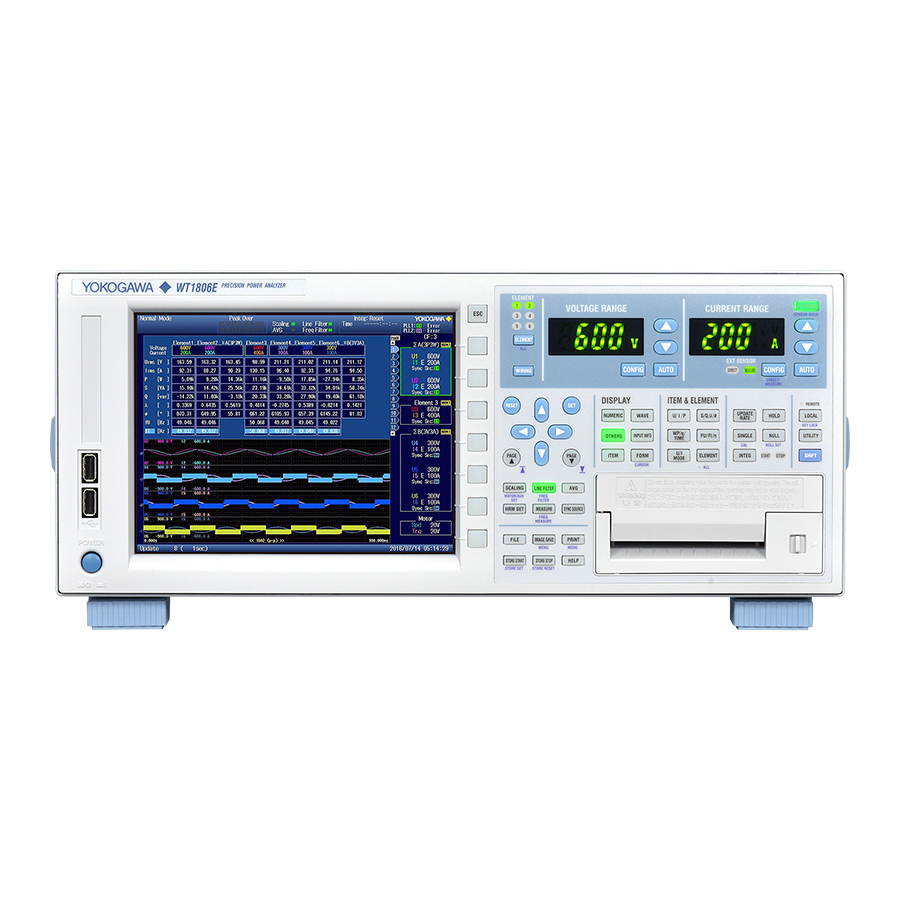

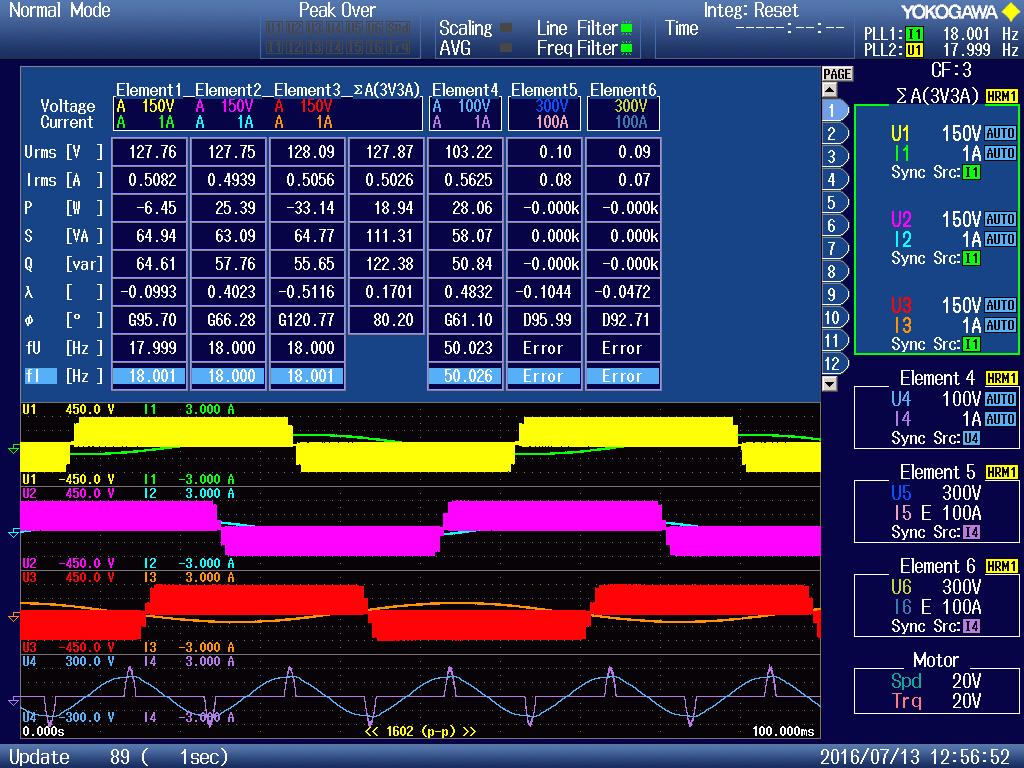

可以以2MS/s(16位)的速度执行多达6输入通道的同步测量。 WT1800E拥有高分辨率8.4英寸XGA显示器，最多可以分屏浏览6个波形并显示多达12页不同的测量参数，这使WT1800E成为变频器驱动电机、可再生能源技术以及牵引应用(泵、风扇和混合动力/电动汽车等)中效率测试的理想工具。 WT1800E还可以利用矢量格式或趋势图的方式显示测量结果。
可以准确测量宽量程下的电压、电流和频率。 WT1800E的基本功率精度可以达到已选电压量程和电流量程的1% ~ 110%。这相当于15mV到1100V rms的电压、 0.1mA到5.5Arms(5A输入单元)以及10mA到55A rms(50A输入单元)的电流。由于低功率因数误差的影响被最小化(视在功率±0.07%)， WT1800E在大相移和高频条件下也可以保证测量的准确性。
取消不必要的量程变化，可以让信号追踪速度变得更快。通过WT1800E的量程设置功能，用户可以根据自己特定的使用案例来选择输入量程，便于更加迅速地达到最佳量程设置。这降低了重复生产测试所耗费的时间，例如以下经常在生产线上执行的设置:设为OFF→100V→OFF等等。
即使数据更新周期只有50ms， WT1800E也可以在50/60Hz的基波频率下分析多达500次的谐波。除了功率参数以外， WT1800E还提供两个选件用于谐波分析。
谐波测量模式(/G5选件)
用于分析基波、谐波成分和总谐波失真(THD)

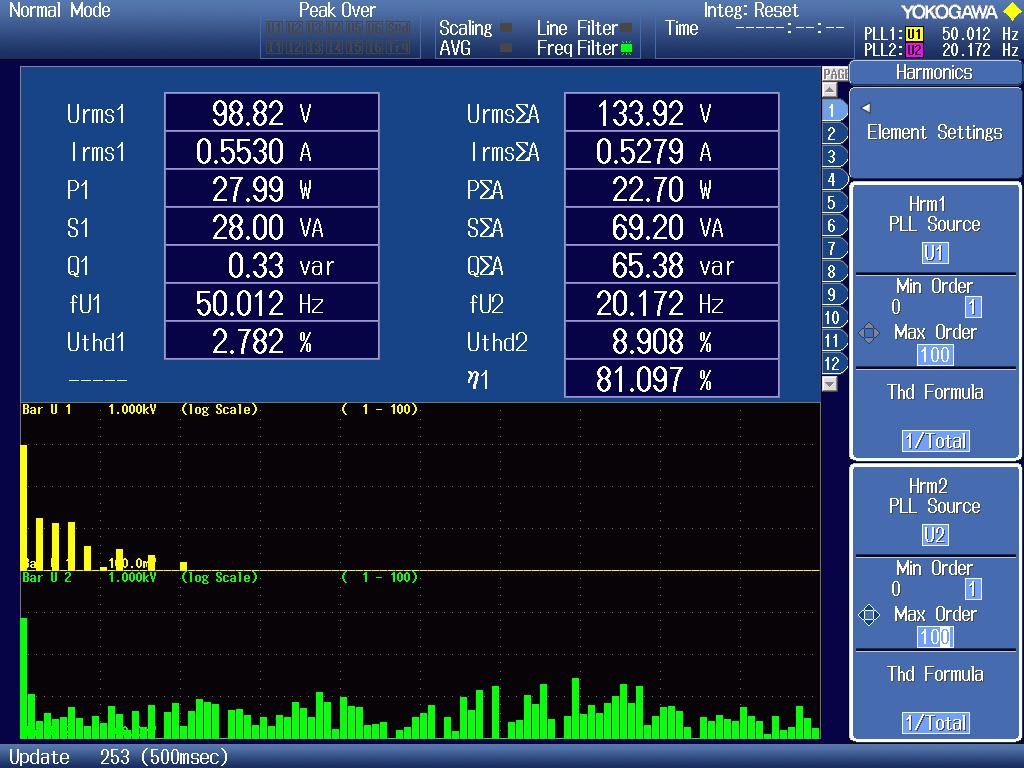

双谐波分析(/G6选件)
用于测量来自两个不同源的谐波，例如变频器、变速电机、照明镇流器、 UPS等的输入和输出。
可以测量电网的能源买卖或电池充放电。通过功率积分功能， WT1800E可以对正负瞬时值进行积分运算。当设备从待机过渡到操作模式等负载条件变化相差很大时， WT1800E还可以测量总能量(Wh)和电流(Ah)。当一个输入信号开始跌出预计的量程时，此功能可以自动调整量程，继续执行测量值的积分运算。
通过高速数据采集功能，可以根据时钟信号频率的不同，每5ms(外部同步设为OFF)或者1ms ~ 100ms(外部同步设为ON)，计算一次直流信号和三相设备的SigmaUrms、 Sigma-Irms、 Sigma-P。

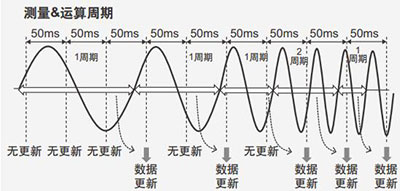

可以手动或自动设置测量周期。 可以在50ms~20s之间设置9个数据更新周期， 也可以跟随输入频率的波动， 自动改变数据更新率。 测量电机等输入信号频率取决于RPM的设备时， 此功能尤为有用。

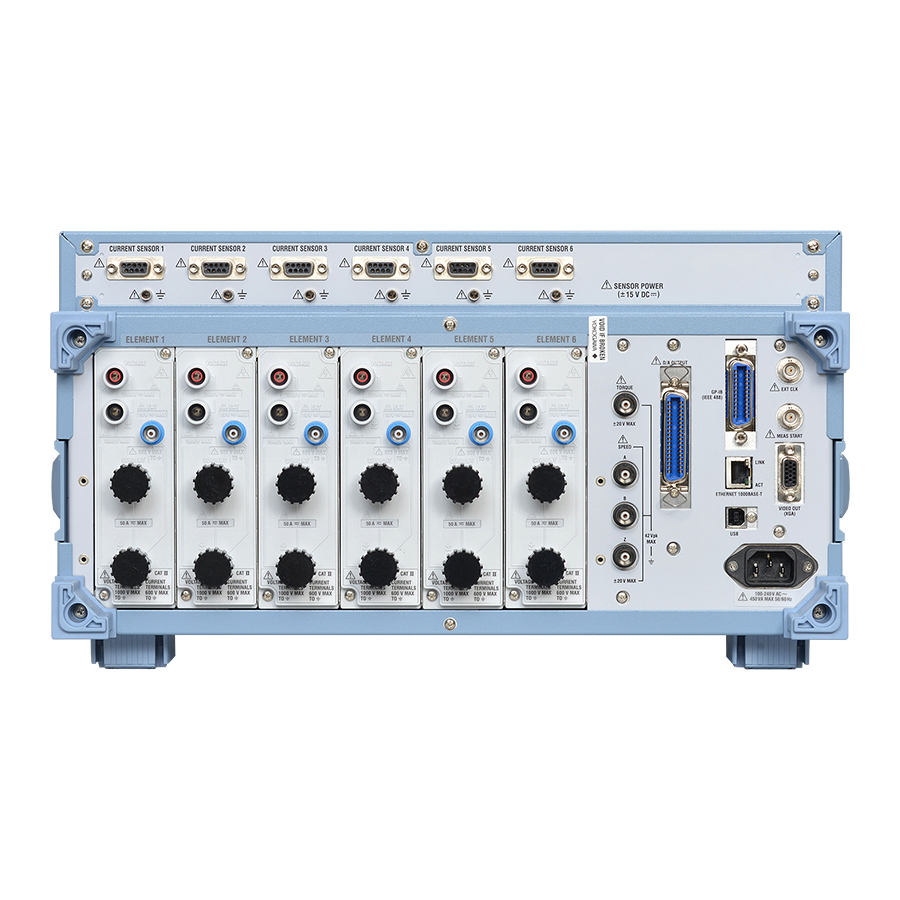

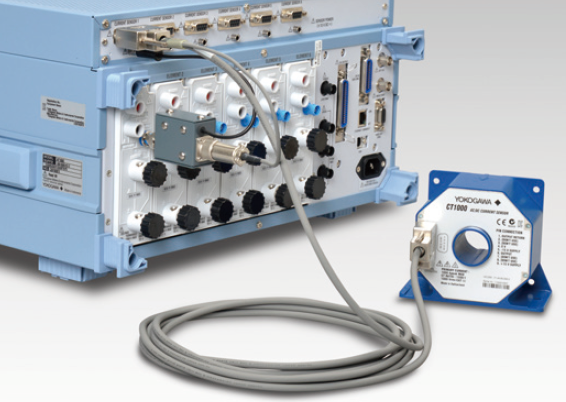

WT1800E配备了用于AC/DC电流传感器CT系列的DC电源。 通过使用专用连接线和分流器， WT1800E可以测量大电流。 通过这种方式连接传感器， 可以提高信噪比和抗干扰度。
* 如要使用分流器， WT1800E必须安装/EX选件。

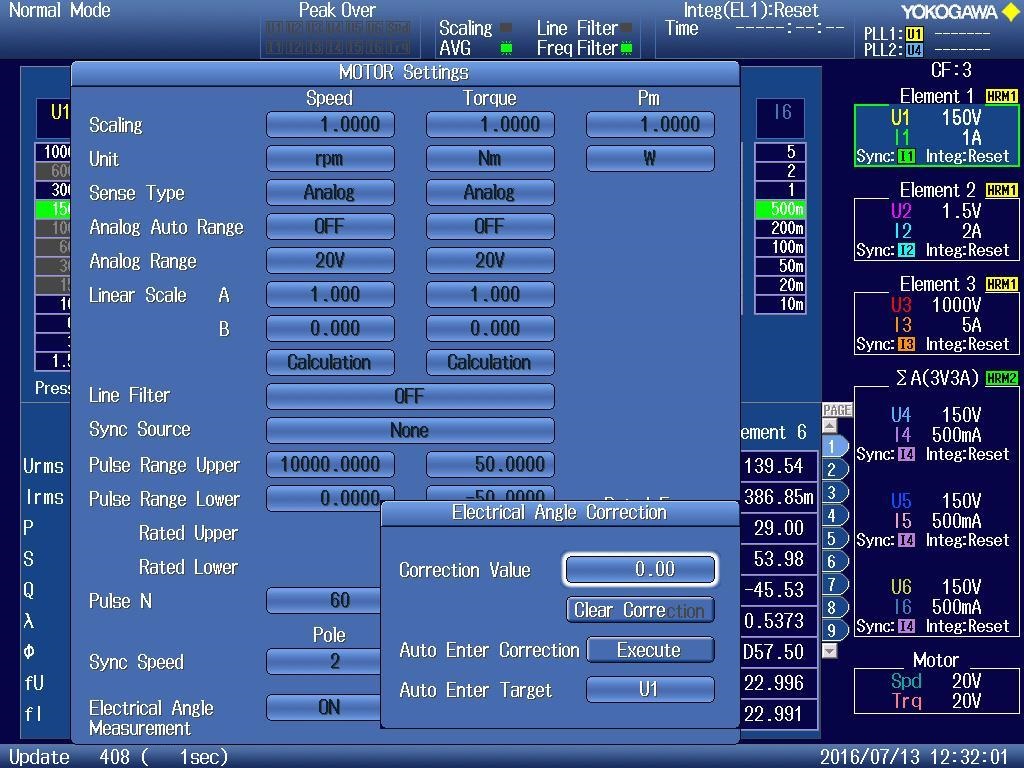

WT1800E不但可以测量电参数， 安装电机评价功能选件后， 还可以通过扭矩转速传感器的模拟和脉冲输出， 测量转速/方向、 扭矩、 机械功率、 同步速度、 滑差、 电角度、 电机效率和总系统效率。

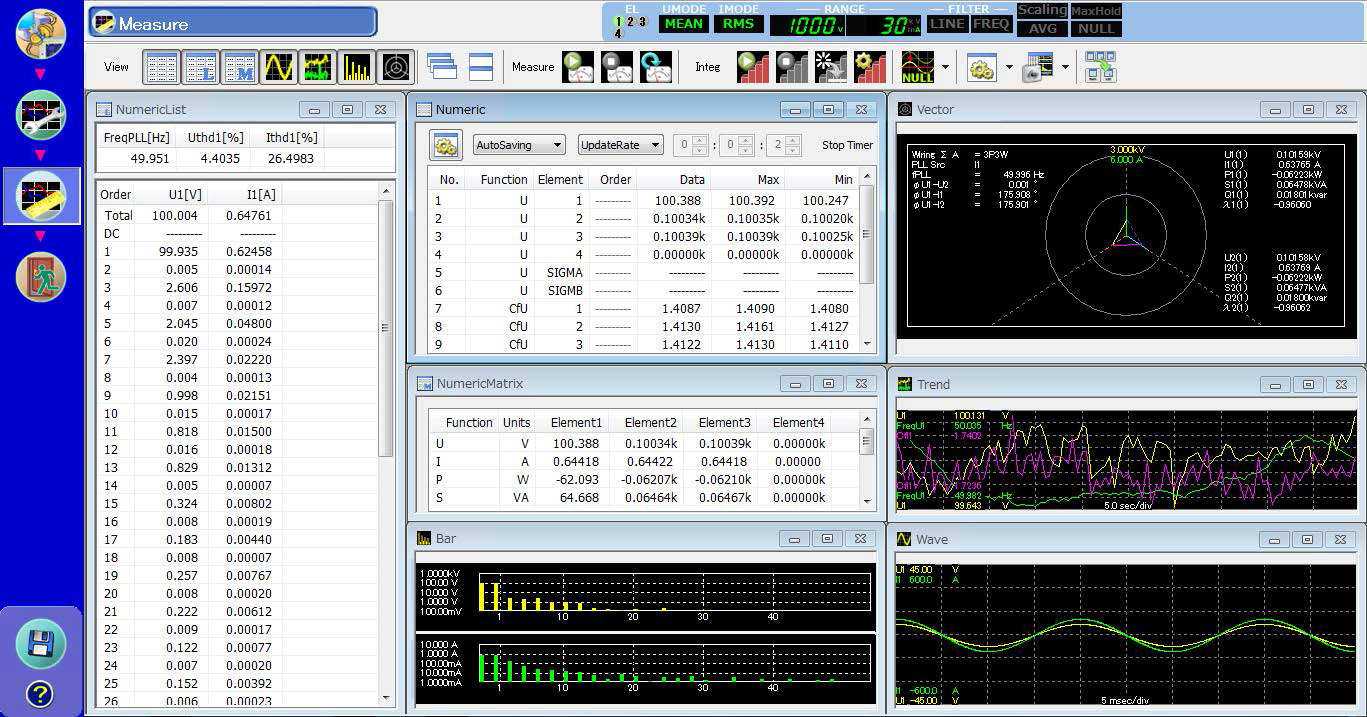

可以使用PC轻松查看、 控制并下载测量结果。WTViewerEfree是一款免费软件， 通过通信接口将WT1800E和PC连接起来， 可以在PC上轻松访问数值、波形、 趋势和谐波数据。
通过事件触发功能， 用户可以对进入或跌出指定范围的功率、 电流或其它参数设定限制。 如果数据满足触发条件， 可以存储、 打印或将其保存到USB等存储设备。 自定义运算最多可以定义和使用20个公式。

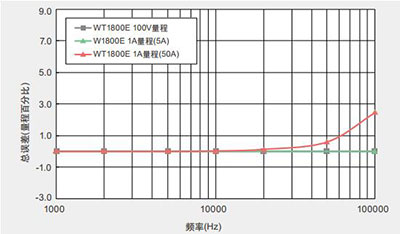

相同峰值因数下的频率和功率精度特性
共模电压对读数的影响

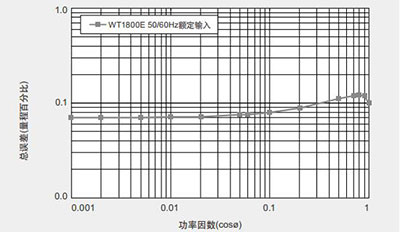

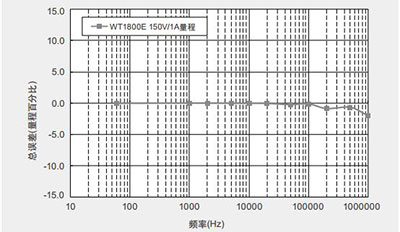

任意功率因数下额定量程输入的总功率误差(50/60Hz时)

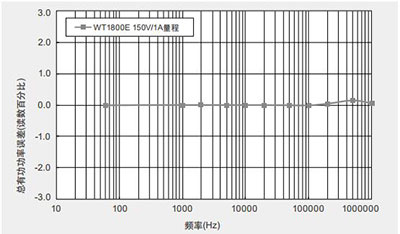

功率因数为零时的频率和功率精度特性
型号 | WT1800E | |
量程 | 基本功率精度(50/60Hz) | 读数的0.1% +量程的0.05% |
功率带宽 | DC、0.1Hz ~ 1MHz | |
输入单元 | 1, 2, 3, 4, 5, 6 | |
电压量程 | 1.5/3/6/10/15/30/60/100/150/300/600/1000[V] | |
电流量程(直接输入) | 10m/20m/50m/100m/200m/500m/1/2/5[A] 或1/2/510/20/50[A] | |
电流量程(外部传感器输入) | 50m/100m250m/500m/1/2.5/5/10[V] | |
电压和电流量程的精度保证范围 | 1% ~ 110% | |
测量参数 | 主要测量参数 | 电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、峰值电压、峰值电流、峰值因数 |
峰值保持(瞬时最大值保持) | √ | |
最大值保持 | √ | |
同时测量电压RMS/MEAN | √ | |
平均有功功率 | √(用户自定义功能) | |
有功功率积分(WP)(Wh) | √ | |
视在功率积分(WS)(VAh) | √ | |
无功功率积分(WQ)(varh) | √ | |
频率测量 | 3通道(使用/FQ选件时多达12通道) | |
效率测量 | √ | |
电机评价 | 扭矩、转速输入(/MTR)(选件) | |
FFT频谱分析 | 无此功能 | |
用户自定义功能 | √(20个功能) | |
显示 | 显示器 | 8.4英寸XGA TFT彩色液晶显示屏 |
显示格式 | 数值、波形、趋势、棒图、矢量 | |
采样频率 | 约2MS/s | |
测量/功能 | 谐波测量 | (/G5)(选件) |
双谐波测量 | (/G6)(选件) | |
符合IEC标准的谐波测量 | 无此功能 | |
IEC闪变测量 | 无此功能 | |
周期分析测量 | 无此功能 | |
Delta计算功能 | (/DT)(选件) | |
DA输出 | 20个通道(/DA)(选件) | |
其他功能 | 存储功能(存储数据用内存) | 约32MB |
接口 | GP-IB、USB、以太网、RGB输出(/V1) | |
数据更新周期 | 50m/100m/200m/500m/1/2/5/10/20[S] | |
移动存储器 | USB | |
内置打印机 | 前面(/B5)(选件) | |
外部尺寸 | 约426(W)×177(H)×459(D)mm | |
重量 | 约15kg(含6个输入单元) | |
