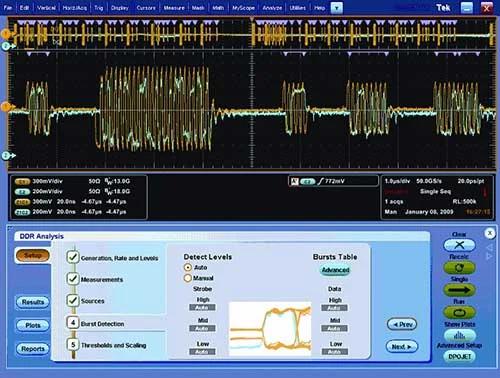

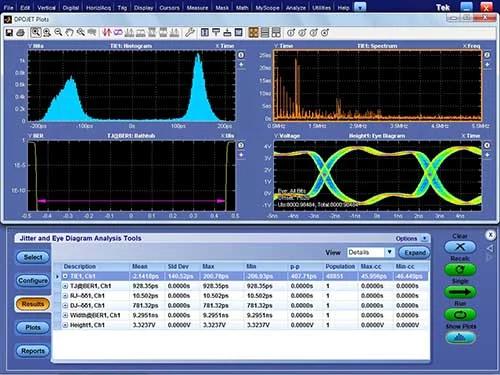

高级信号测量和分析标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 高级抖动和眼图分析等可选应用和宽带射频分析可帮您扩展功能，同时可视触发还支持图形触发定义。特点使用广泛的标准测量工具检定信号参数高级抖动和定时分析可检定
咨询电话：400-838-1718
 | 高级信号测量和分析标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 高级抖动和眼图分析等可选应用和宽带射频分析可帮您扩展功能，同时可视触发还支持图形触发定义。 特点
|
串行分析和一致性测试，正确完成对于低中速总线，使用协议解码和串行触发选项来简化高级系统设计调试和验证。 使用自动一致性测试确保中速串行总线的互操作性。 特点
|  |

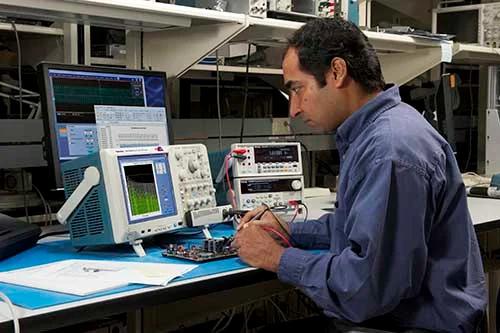

 | 自动功率测量如今的高效功率转换器的每瓦特输出需要的输入功率更低，但它们在电源测量方面也要求更高。 自动功率测量可确保简单、可重复的结果，用于验证和优化电源电路性能。 特点
|

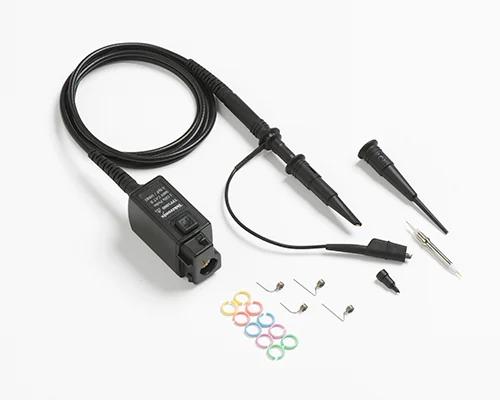

业内最佳探头。 标准。作为测量信号路径中的关键元件，探头不容忽视。 购买 MSO/DPO5000B 系列示波器时，您还可免费获得业内最佳无源探头。 由于拥有业内最佳负载 (3.9 pF) 和高达 1 GHz 的带宽，TPP 系列探头将成为您日常使用的随身探头。 特点
|  |

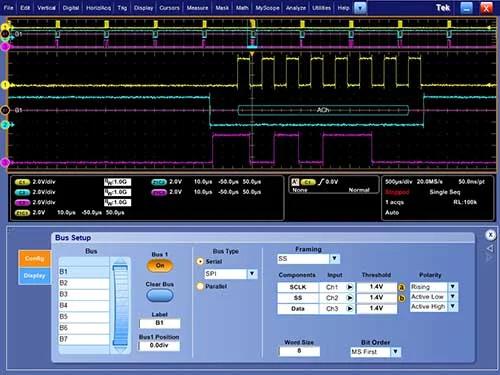

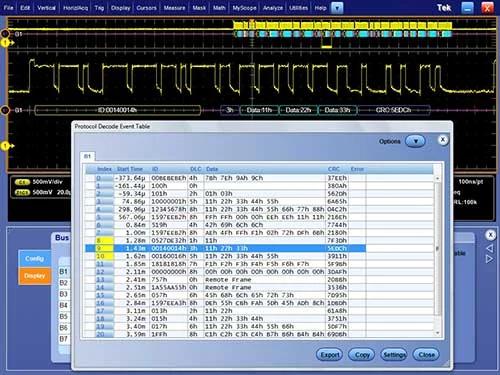

 | 嵌入式串行解码和分析I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网和 MIL-STD-1553B 协议解码、串行触发和分析，可简化高级系统设计调试和验证。 特点
|
串行一致性测试使用自动一致性测试确保 USB 2.0 和以太网串行总线设计的互操作性 特点
|  |

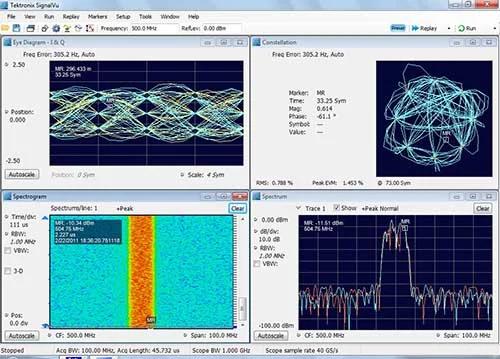

 | 宽带射频分析SignalVu 射频和矢量信号分析软件可以在一台仪器中，同时实现矢量信号分析仪功能、频谱分析仪功能及数字示波器的强大触发功能。 使用 SignalVu 轻松验证宽带设计并检定宽带频谱事件。 特点
|
MSO5034B DPO5034B | MSO5054B DPO5054B | MSO5104B DPO5104B | MSO5204B DPO5204B | ||
|---|---|---|---|---|---|
| 输入通道 | 4 | ||||
| 带宽 | 350 MHz | 500 MHz | 1 GHz | 2 GHz | |
| 计算的上升时间 | 1 ns | 700 ps | 350 ps | 175 ps | |
| DC 增益精度 | ±1.5%，高于 30°C 时按 0.10%/°C 降额 | ||||
| 带宽限制 | 视仪器型号而定：1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz | ||||
| 有效位数（典型值） | 6 位（仪器带宽时 10 divp-p 正弦波输入，100 mV/div，50 Ω 输入阻抗，最大采样速率，1k 点记录长度） | ||||
| 随机噪声（RMS，典型值，采样模式，全部带宽，50 Ω） | |||||
| 1 mV/div | 173 μV | 178 μV | 68 μV | 70 μV | |
| 2 mV/div | 216 μV | 236 μV | 128 μV | 158 μV | |
| 5 mV/div | 231 μV | 281 μV | 214 μV | 307 μV | |
| 10 mV/div | 305 μV | 340 μV | 315 μV | 485 μV | |
| 20 mV/div | 504 μV | 523 μV | 547 μV | 791 μV | |
| 50 mV/div | 1.15 mV | 1.17 mV | 1.29 mV | 1.82 mV | |
| 100 mV/div | 2.40 mV | 2.46 mV | 3.08 mV | 4.75 mV | |
| 1 V/div | 22.96 mV | 22.98 mV | 23.15 mV | 29.58 mV | |
| 最大采样率（所有通道） | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | |
| 最大采样率（1 条或 2 条通道) | 5 GS/s | 5 GS/s | 10 GS/s | 10 GS/s | |
| 最大等效时间采样率 | 400 GS/s | ||||
| 标配最大记录长度 | 25 M | 25M（4 通道） 50M（1 通道或 2 通道） | |||
| 选配选项 5RL 时最大记录长度 | 50 M | 50M（4 通道） 125M（1 通道或 2 通道） | |||
| 选配 10RL 时最大记录长度 | 125 M | 125M（4 通道） 250M（1 通道或 2 通道） | |||
