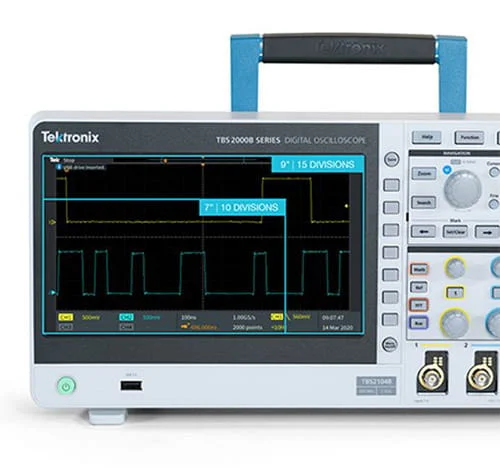

通过大图像查看更多如果能查看更多信号，您就会更快发现异常。TBS2000B 数字存储示波器有令人印象深刻的 9 英寸 WVGA 显示屏和 15 个水平分度，显示的信号多出 50%，不仅可帮助您查看大图像，还可提供更清晰的图像。5M点记录长度可让您捕获具有更高时序分辨率的长时间窗口。另外，更新后的前面板波形导航控件使您可以轻松地
咨询电话：400-838-1718
 | 通过大图像查看更多如果能查看更多信号，您就会更快发现异常。TBS2000B 数字存储示波器有令人印象深刻的 9 英寸 WVGA 显示屏和 15 个水平分度，显示的信号多出 50%，不仅可帮助您查看大图像，还可提供更清晰的图像。5M点记录长度可让您捕获具有更高时序分辨率的长时间窗口。另外，更新后的前面板波形导航控件使您可以轻松地平移并快速浏览长记录。 |

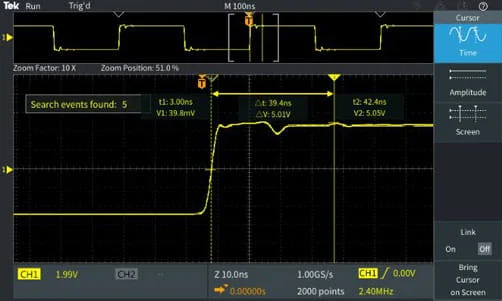

准确、方便且自动地测量TBS2000B 数字存储存储示波器具有易于使用的功能。全新的前端设计采用更高的采样率 2GS/s，可降低噪声并提高有效位，从而提高测量精度。通过 32 种自动测量，您可以轻松、更准确地测量最常用的参数。借助全新的波形光标读数分析信号 — 就像教科书一样。 |  |

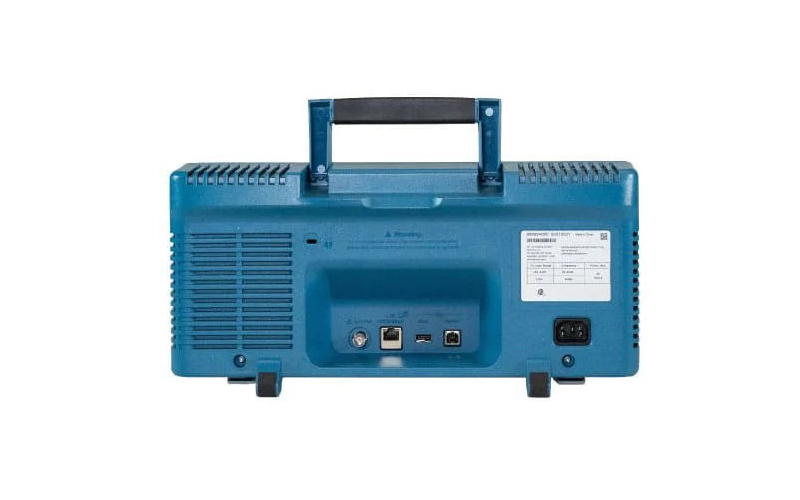

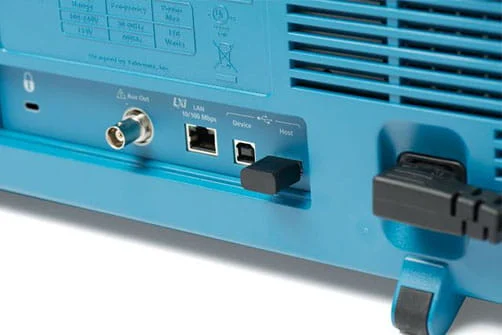

 | 轻松分享更多内容TBS2000B 是第一款通过 USB Wi-Fi 加密狗提供 Wi-Fi 支持的示波器。它还具有 2 个 USB 主控端口和 1 个 100-BaseT 以太网端口，使—与您的实验室合作伙伴或在全球范围内共享测量和协作变得很容易。另外，其包含的软件可让您轻松连接到您的 PC，以抓取屏幕图像和分析数据。 |

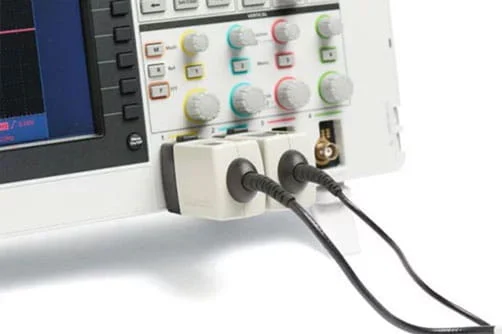

更多探头， 更多应用TekVPI™ 探头接口确立了标准，确保探测时易于使用。除支持标准 BNC 探头外，它还可以使用最新一代有源电压和电流探头。TekVPI 可实现 TBS2000B 与最新电流和差分电压探头之间的通信，简化测量设置，扩展应用范围。 特点
|  |
 | 一款功能强大的学习工具TBS2000B 的功能使学习工程基础知识变得更容易，让学生可以亲手实践。 特点
|

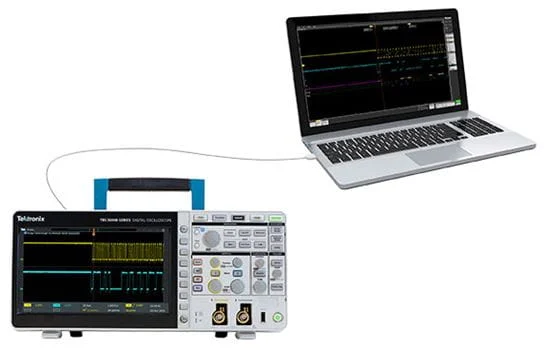

直接在 PC 上实现示波器波形分析使用 TekScope PC 分析软件随时随地分析波形。教师和工程师均希望能够从任何地方测量和控制波形数据并与远程同事和同学共享。
|  |
 | 嵌入式设计TBS2000B 示波器为嵌入式设计工程师提供 9 英寸大屏幕，15 个水平网格，可显示的水平信号增加 50％。
|
功率测量TBS2000B 提供灵活的探测解决方案，您无需单独的电源就可以测量更大范围内的信号。
|  |

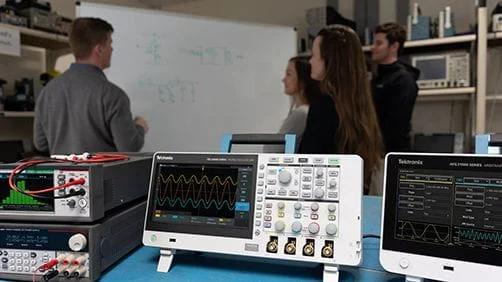

 | 教育TBS2000B 示波器提供全新功能，确保教师能够将更多的时间用于教授工程概念上，而将更少的时间用于实验室设置和管理上。
|
| 型号 | TBS2072B | TBS2074B | TBS2102B | TBS2104B | TBS2202B | TBS2204B |
|---|---|---|---|---|---|---|
| 模拟通道 | 2 | 4 | 2 | 4 | 2 | 4 |
| 带宽 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 最大采样率 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 | 2 GS/s – 半通道 1 GS/s – 全通道 |
| 记录长度 | 5 M点 | 5 M点 | 5 M点 | 5 M点 | 5 M点 | 5 M点 |
| 产品 | 支持的仪器 |
|---|---|
| TBS2072B | 70 MHz 带宽, 2 GS/s 采样率, 2 通道数字存储示波器, 5 M 点记录长度, 5 年保修。校准标准证明。 |
| TBS2074B | 70 MHz 带宽, 2 GS/s 采样率, 4 通道数字存储示波器, 5 M 点记录长度, 5 年保修。校准标准证明。 |
| TBS2102B | 100 MHz 带宽, 2 GS/s 采样率, 2 通道数字存储示波器, 5 M 点记录长度, 5 年保修。校准标准证明。 |
| TBS2104B | 100 MHz 带宽, 2 GS/s 采样率, 4 通道数字存储示波器, 5 M 点记录长度, 5 年保修。校准标准证明。 |
| TBS2202B | 200 MHz 带宽, 2 GS/s 采样率, 2 通道数字存储示波器, 5 M 点记录长度, 5 年保修。校准标准证明。 |
| TBS2204B | 200 MHz 带宽, 2 GS/s 采样率, 4 通道数字存储示波器, 5 M 点记录长度, 5 年保修。校准标准证明。 |
| 选项 | 支持的仪器 |
|---|---|
| SUP2-BW7T102 | 在 2 通道 TBS2000B系列示波器上从 70 MHz 升级到 100 MHz |
| SUP2-BW7T104 | 在 4 通道 TBS2000B系列示波器上从 70 MHz 升级到 100 MHz |
| SUP2-BW7T202 | 在 2 通道 TBS2000B系列示波器上从 70 MHz 升级到 200 MHz |
| SUP2-BW7T204 | 在 4 通道 TBS2000B系列示波器上从 70 MHz 升级到 200 MHz |
| SUP2-BW10T202 | 在 2 通道 TBS2000B系列示波器上从 100 MHz 升级到 200 MHz |
| SUP2-BW10T204 | 在 4 通道 TBS2000B系列示波器上从 100 MHz 升级到 200 MHz |
探头
| TPP0200 | 200 MHz, 10x 无源探头 (每条模拟通道一只) 200 MHz型号 |
| TPP0100 | 100 MHz, 10x 无源探头 (每条模拟通道一只) 70 MHz和 100 MHz 型号 |
附件
| 071-3635-xx | 合规和安全说明 |
| 077-1149-xx | 程序员手册, 分为 |
| - | 电源线 |
| - | 校准证书，记录美国国家计量学会和 ISO9001 质量体系认证的溯源性 |
保修
五年保修，涵盖所有部件和人工，不包含探头。

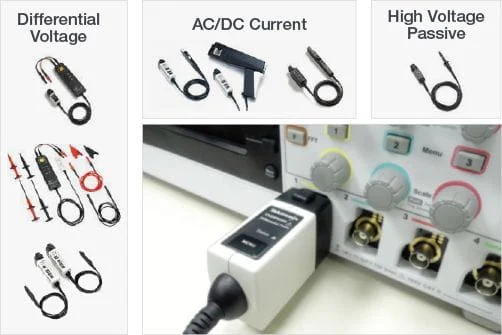

泰克提供 100 多种不同的探头，可以满足您的各种应用需求。
| 附件 | 说明 |
|---|---|
| P5100A | 2.5 kV，500 MHz，100X 高压无源探头 |
| TDP0500 | 500 MHz TekVPI® 差分电压探头，±42 V 差分输入电压 |
| THDP0200 | ±1.5 kV，200 MHz 高压差分探头 |
| THDP0100 | ±6 kV，100 MHz 高压差分探头 |
| TAP1500 | 1.5 GHz TekVPI® 有源电压探头 |
| TCP0020 | 50 MHz TekVPI® 20 A AC/DC 电流探头 |
| TCP0030A | 120 MHz TekVPI® 30 A AC/DC 电流探头 |
| TCP0150 | 20 MHz TekVPI® 150 A AC/DC 电流探头 |
| TCP2020 | 50 MHz BNC 20 A AC/DC 电流探头 |
| P5200A | 50 MHz，50X/500X 高压差分探头 |
| P5202A2 | 100 MHz, 640 V 高压差分探头 |
| P5205A2 | 100 MHz, 1.3 kV 高压差分探头 |
| P5210A2 | 50 MHz, 5.6 kV 高压差分探头 |
2 需要 TekVPI 适配器 TPA-BNC。
