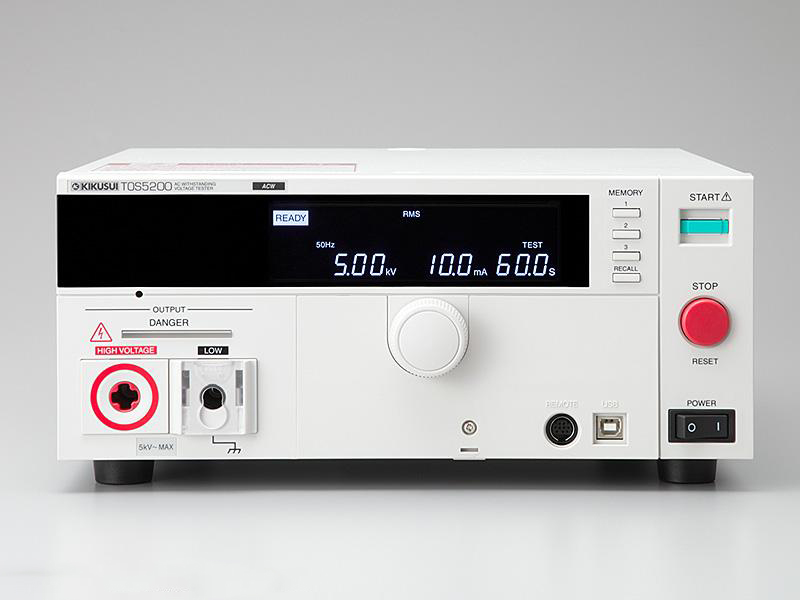

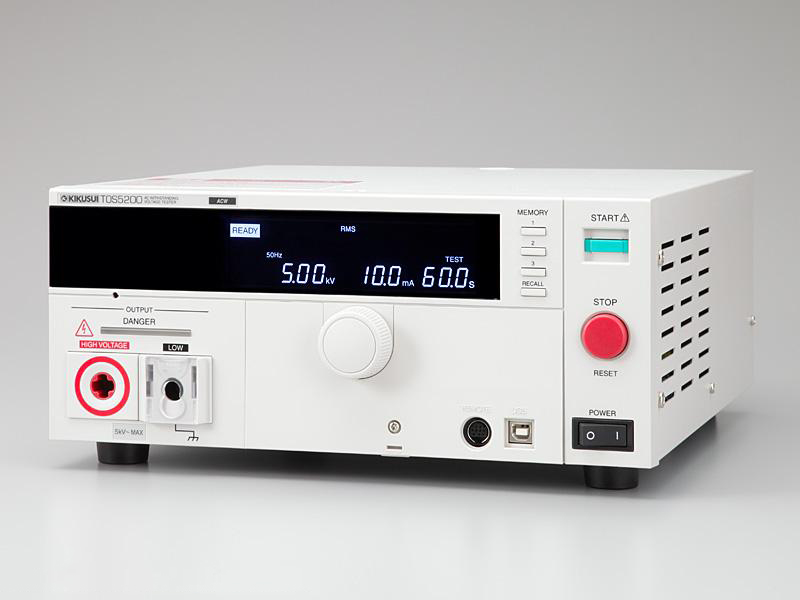

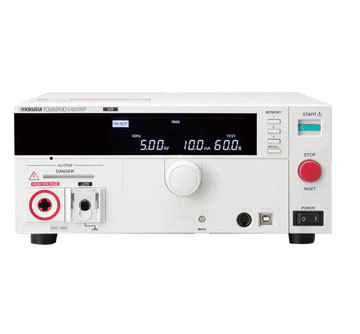

TOS5200 耐压测试仪AC 耐电压测试仪TOS5200 是对电器产品必须进行安全确保4 项测试中的耐电压测试仪器。输出为5kV/100mA(AC),IEC,EN,UL,VDE,JIS 等各国安全规定或电器产品安全法的要求之上,可对电子器械,电子部品进行耐电压测试。因为不受AC 输入端电压和频率变化的影响,可保持安定的输出电压,所以在电源环境不安
咨询电话:400-838-1718

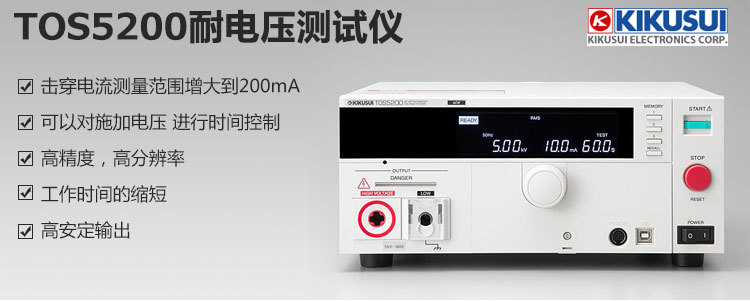

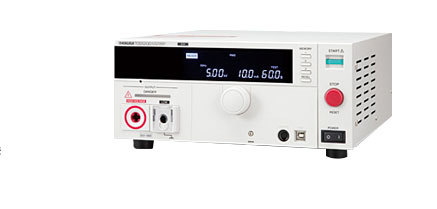

![]() TOS5200 耐压测试仪 AC 耐电压测试仪TOS5200 是对电器产品必须进行安全确保4 项测试中的耐电压测试仪器。输出为5kV/100mA(AC),IEC,EN,UL,VDE,JIS 等各国安全规定或电器产品安全法的要求之上,可对电子器械,电子部品进行耐电压测试。 因为不受AC 输入端电压和频率变化的影响,可保持安定的输出电压,所以在电源环境不安定的区域也可进行安定,安心的测试。装备有充实的对应各式各样用户要求的机能。这是一款基于操作性/ 实用性/ 安全性/ 低价格为一体,AC 耐电压测试仪的[ 标准] 型号。 | |
![]() | |
![]() | |
![]() | |
![]() | |
![]() | |
![]() | |
![]() | |
![]() | |
普通耐压测试仪的击穿电流测量范围一般最大为100mA,无法测量大范围的击穿电流,而TOS5200的击穿电流测量范围增大到200mA,应用更广泛,可以适用低压开关成套设备、照明行业、认证公司等特殊测量工作 | |
![]() | |

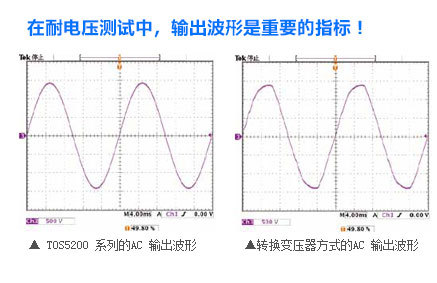

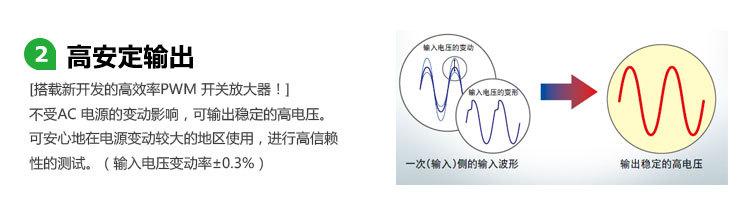

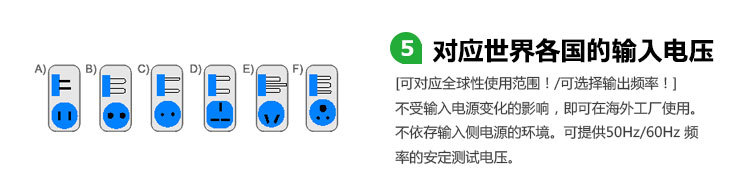

TOS5200 是根据PWM 开关方式放大器方式,不受AC 电源的变动影响,高稳定输出。从前的滑动变压器方式时,输入电压的变动会影响到输出,有时可能无法正确完成测试。当变形的电压施加到被测试物的时候,有可能会形成性产品不良的原因(加速部件的劣化)。TOS5200 不会受到AC 线路变动的影响,能够输出稳定的高电压,即使在电压变动大的地区,也可以放心,稳定地实现可靠性高的安全的测试。还有输出频率也可以选择50Hz/60Hz。 | ![]() |
![]() | |

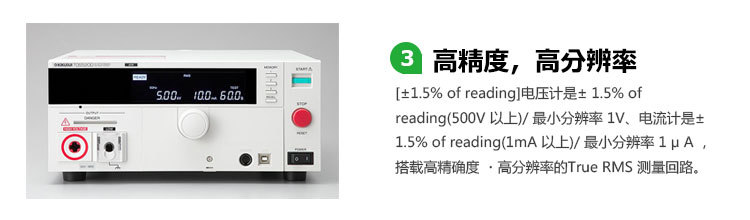

TOS5200 的输出电压 1500V 测定时、最大误差 Δ V= 1500( 读值)× 1.5% = 22.5V 、TOS5050A 的输出电压 1500V 测定时 、把0 ? 2.5kV/0 ? 5kV(2 量程) 设定0 ? 2.5kV 量程、最大误差 Δ V= 2500( 最大值)× 1.5% = 37.5V 。所以一样的 1500V 测定也最大测定误差有 15V | ![]() |
![]() | |

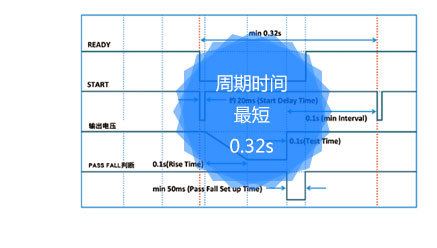

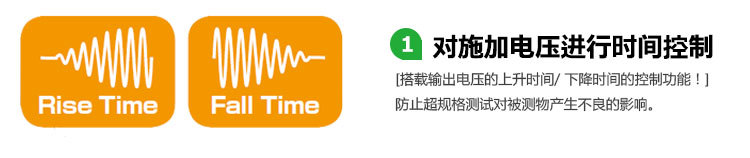

TOS5200 不牺牲测量准确度,测试时间可以从0.1 秒开始设定。与TOS5050A(最短试验时间0.5s)比较时,测试时间快5 倍,实现工作时间的缩短。工作时间的缩短直接提高生产率,许多客户都要求对试验时间的最小设定 | ![]() |
![]() | |
上升时间控制功能是为了防止对EUT(被试验物)施加不必要的高压的功能。为了确认EUT 的安全性进行可承受电压试验,不过,可承受耐电压试验的试验电压是EUT 需要电压的5-10 倍的非常高的电压。没有对上升时间进行控制急剧地加高电压的话,会产生过渡性的大电压,将对EUT 造成损坏。所以,在各种安全标准中,规定了耐压试验的方法,要求要慢慢地提高电压使之达到规定的试验电压。TOS5200 的上升时间控制功能可以设定从0.1s 到10.0s(0.1s 分辨率),还有最初施加的开始电压为试验电压的50%(固定)可以设定。PASS 判定结束后,可以下降试验电压。电压下降时间是0.1s 固定(OFF 可)。 | |

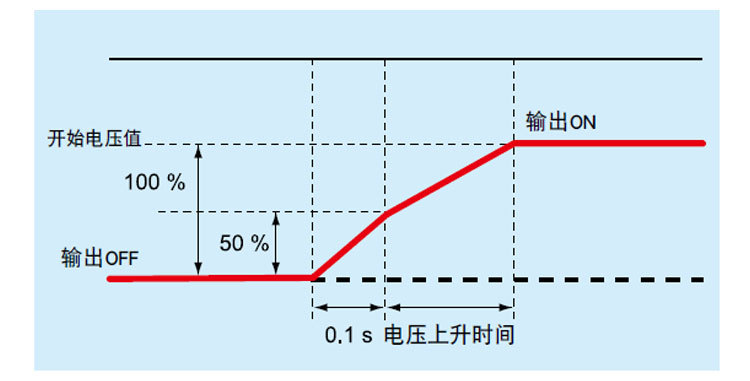

上升时间控制功能 | 下降时间控制功能 在交流耐电压测试的PASS判断时,可以使测试电压缓慢下降。电压下降时间固定为0.1s(也可以关闭) |
![]() | |
▲可以将开始电压设定为测试电压的50% | |
![]() | |

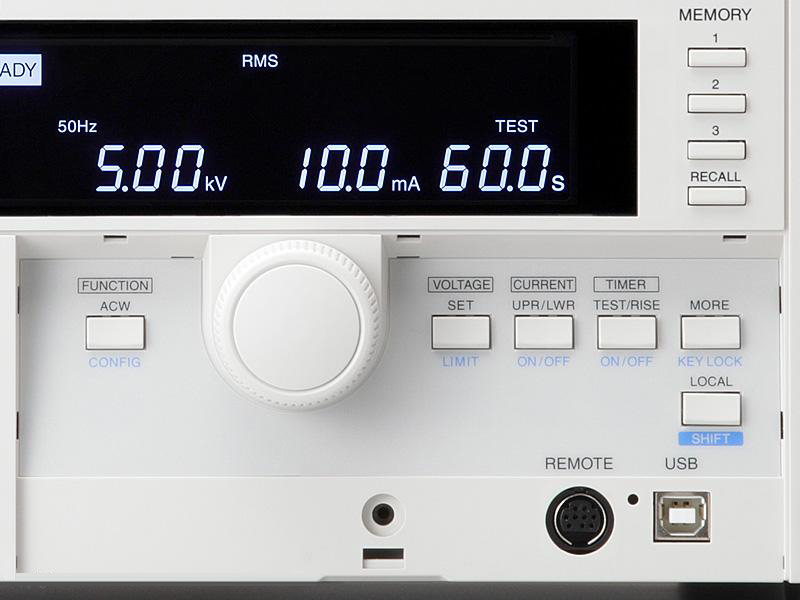

TOS5200 的判定基准值可以设定从0.01mA 到110mA。(TOS5050A: 0.1mA-110mA) ● 可以更明确地知道电子产品与电子元件的实际耐压值。 ● 为了提高下限判定基准值的感度,比起以前的产品来说精度有所提高。 |
TOS5200主要规格 | 未作特别指定时,规格遵循下述设定及条件。 •暖机时间为30分钟。•TYP值:是典型值。并非对性能作出保证。•rdng:表示读取值。•set:表示设定值。•f.s:满量程 | |||||
AC输 出部 | 输出范围 | 0.05 kV~5.00 kV | ||||
设定精确度 | ±(2 % of set + 20 V)[无负载时] | |||||
设定范围 | 0.00 kV~5.50 kV | |||||
设定分辨率 | 10 V STEP | |||||
最大额定输出*1 | 500 VA(5 kV/100 mA) | |||||
最大额定电压 | 5 kV | |||||
最大额定电流 | 100 mA[输出电压0.5 kV以上] | |||||
变压器容量 | 500 VA | |||||
输出电压波形*2 | 正弦波 | |||||
失真率 | 输出电压0.5 kV以上:3 %以下(无负载时及纯电阻负载时) | |||||
CF值 | √ 2 ± 3 %以内(输出电压800 V以上、无负载时) | |||||
频率 | 50 Hz / 60 Hz | |||||
精确度 | ±0.5 %(电压上升过程中除外) | |||||
电压变动率 | 10 %以下(最大额定负载→无负载) | |||||
输入电压变动 | ±0.3 %(5 kV无负载时,电源电压90 V~250 V) | |||||
短路电流 | 200 mA以上(输出电压1.0 kV以上) | |||||
输出方式 | PWM开关方式 | |||||
开始电压(Start Voltage) | 可以将耐电压测试时的开始电压设为设定电压的50 % | |||||
限制电压值(Limit Voltage) | 可以设定测试电压设定的上限基准值AC: 0.00 kV~5.50 kV | |||||
输出电压监视功能 | 输出电压超过设定值(±350V)时,切断输出,实施保护动作 | |||||
电压表 (数字) | 测量范围 | 0.000 kV~6.500 kV AC | ||||
显示 | □ . □□□ kV | |||||
精确度 | V < 500 V:±(1.5 % of rdng + 20 V)、V≧500 V:±1.5 % of rdng | |||||
响应*3 | 真实有效值/平均值响应有效值指示转换可能 | |||||
锁定功能 | 将测试结束时的测量电压值在PASS、FAIL期间中进行锁定 | |||||
电流表 (数字)
| 测量范围 | AC: 0.00 mA~110 mA | ||||
精确度*4 | 1.00 mA≦i:±(1.5 % of rdng)、i < 1.00 mA:±(1.5 % of rdng + 30 μA) | |||||
响应*3 | 真实有效值/平均值响应有效值指示转换可能 | |||||
锁定功能 | 将测试结束时的测量电流值在PASS期间中进行锁定 | |||||
判断 功能 | 判断方法/判断动作 | • PASS信号在设定为PASS HOLD时,直到输入STOP为止将连续输出 • UPPER FAIL、LOWER FAIL信号在直到输入STOP为止将连续输出 • FAIL或PASS的蜂鸣器音量可以调节 •判断为PASS时的蜂鸣器音固定为0.2 s,PASS HOLD中蜂鸣器也在0.2 s后关闭 | ||||
判断 | 判断方法 | 显示 | 蜂鸣器 | SIGNALI/O | ||
UPPER FAIL | 检测到超出上限基准值的电流时,切断输出,判断为UPPER FAIL | FAIL亮灯 画面显示UPPER | ON | 输出U-FAIL信号 | ||
LOWER FAIL | 检测到低于下限基准值的电流时,切断输出,判断为LOWER FAIL电压上升中(Rise Time)及交流耐电压测试的电压下降中 (F a l l Time)不执行判断。 | FAIL亮灯 画面显示LOWER | ON | 输出L-FAIL信号 | ||
PASS | 经过设定时间未发现异常时,切断输出,判断为PASS。 | PASS亮灯 显示在画面上 | ON | 输出PASS信号 | ||
上限基准值设定(UPPER) | AC: 0.01 mA~110 mA | |||||
下限基准值设定(LOWER) | AC: 0.01 mA~110 mA / OFF | |||||
判断精确度*4 | 1.00 mA≦i:±(1.5 % of set)、i < 1.00 mA:±(1.5 % of set + 30 μA) | |||||
电流检测方法 | 计算出电流的真实有效值,和基准值相比较 | |||||
校正 | 使用纯电阻负载,通过正弦波的有效值进行校正 | |||||
时间 | 电压上升时间(Rise Time) | 0.1 s~10.0 s | ||||
设定分辨率 | 0.1 s | |||||
电压下降时间(Fall Time) | 0.1 s /OFF(仅PASS判断时才有效) | |||||
测试时间(Test Time) | 具备0.1 s~999 s测试时间的关闭(TIMER OFF)功能 | |||||
设定分辨率 | 0.1 s~99.9 s:0.1 s / 100 s~999 s:1 s | |||||
精确度 | ±(100 ppm + 20 ms) Fail Time除外 | |||||
连接口 | USB | USB Specification 2.0 | ||||

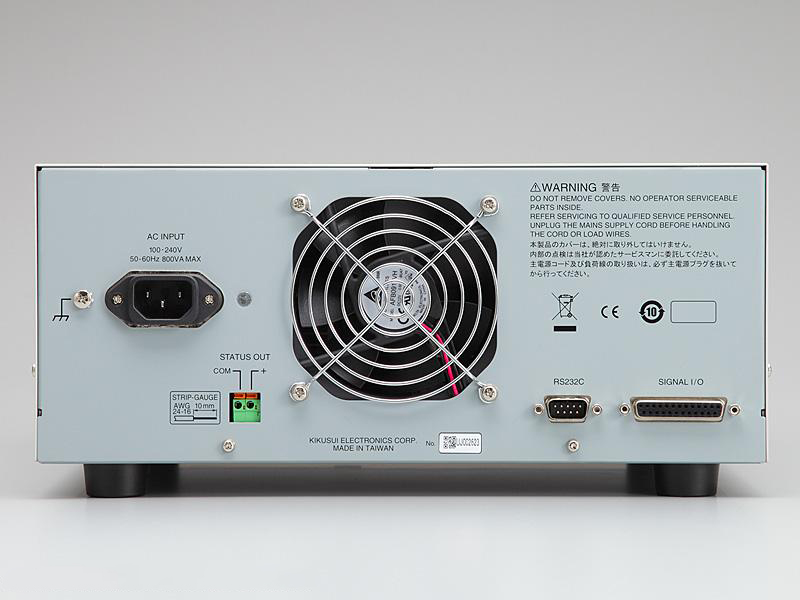

RS-232C *1 | 后面板D SUB9P连接器(遵照EIA-232-D)除了POWER开关以外,其它所有功能都能够支援 | |||||
REMOTE | 前面面板9针MINI DIN连接器 可以连接选件,实现开始/停止的远程控制 | |||||
SIGNAL I/O | 后面面板D-sub 25针连接器 | |||||
TOS5200一般规格 | ||||||
显示 | LCD : LED自定义显示 | |||||
环境 | 设置场所 | 室内、海拔2000 m以下 | ||||
规格保证范围温度/湿度 | 5℃~35℃/20 % rh~80 % rh(无凝露) | |||||
动作范围温度/湿度 | 0℃~40℃/20 % rh~80 % rh(无凝露) | |||||
保存范围温度/湿度 | -20℃~70℃/90 % rh以下(无凝露) | |||||
电源 | 公称电压范围(许可电压范围) | 100 Vac~240 Vac(90 Vac~250 Vac) | ||||
消耗功率 | 无负载时(READY) | 100 VA以下 | ||||
额定负载时 | 最大800 VA |
