广州致远 E2000电能质量在线监测装置

E2000电能质量在线监测装置E2000电能质量在线监测装置是我司经过长期市场调研,专门针对企业级用户自主研发的一款电能质量监测装置,主要应用于大型高耗能企业、能源治理、通讯机房、科研与检测机构等行业,E2000体积小巧,性价比高,并支持多种通讯协议,凭借其精准的市场定位和成熟稳定的性能,迅速得到市场的响应,广泛应

咨询电话:400-838-1718

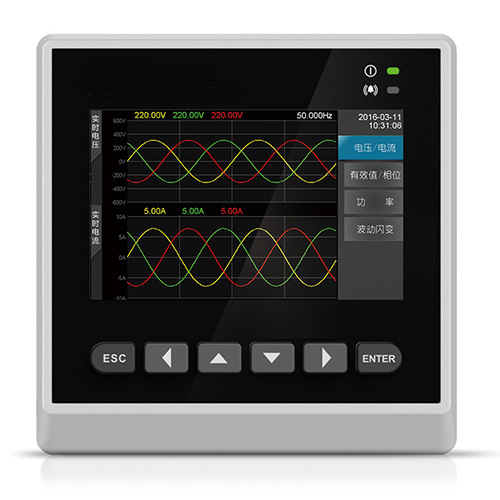

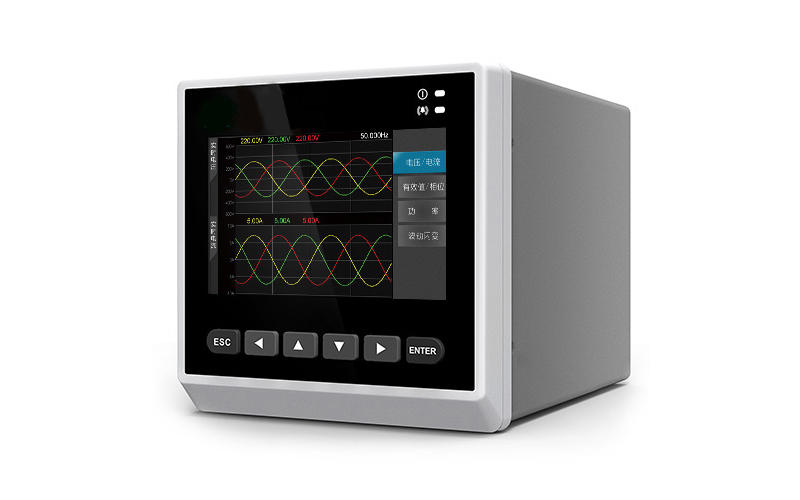

E2000电能质量在线监测装置

E2000电能质量在线监测装置是我司经过长期市场调研,专门针对企业级用户自主研发的一款电能质量监测装置,主要应用于大型高耗能企业、能源治理、通讯机房、科研与检测机构等行业,E2000体积小巧,性价比高,并支持多种通讯协议,凭借其精准的市场定位和成熟稳定的性能,迅速得到市场的响应,广泛应用于企业级电能质量的监测与分析。

E2000

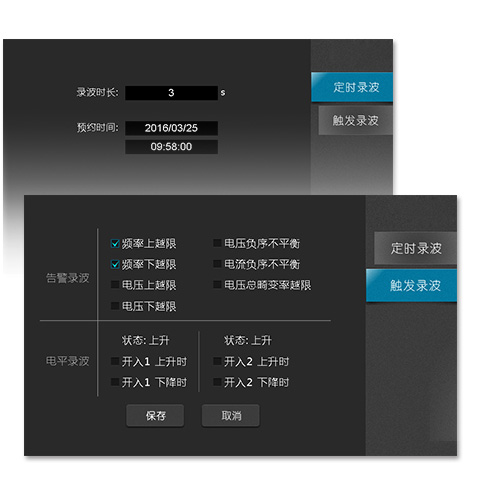

电压波动与故障录波

电网异常时,捕捉所有电压电流通道的波形,分析干扰源。谐波畸变率超标、电压有效值超标、电压不平衡等均可启动电压波形与故障录波记录,为电网电能质量治理提供准确的数据依据。

电压波动与故障录波

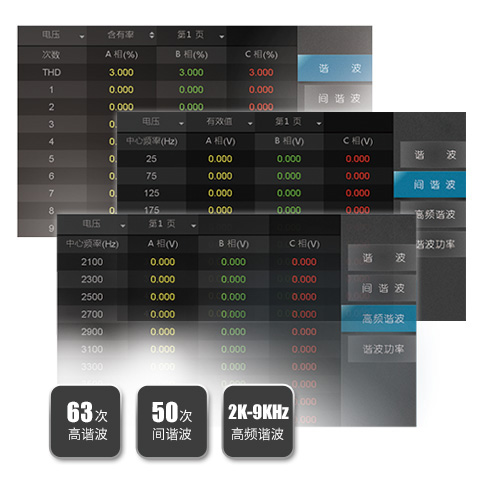

谐波分析

谐波分析最高达到63次、间谐波50次、2k-9kHz高频谐波,满足国标GB/14549和IEC 61000-4-7对公用电网谐波测试的要求。

谐波分析

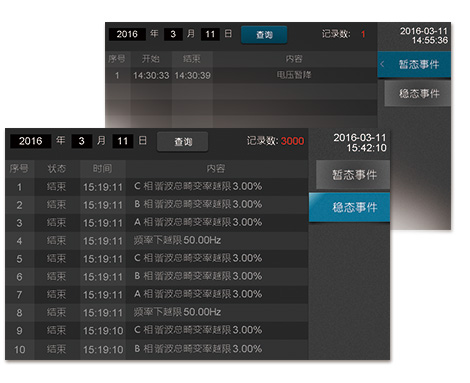

事件告警监测

E2000可以检测电能暂态事件和稳态事件,事件列表按降序排序,最近发生的事件排在最顶端,可以将光标定位到列表进行翻页查看,同时支持按日期查询,对过去发生的事件查看,快速正确的定位电能质量问题。

事件告警监测

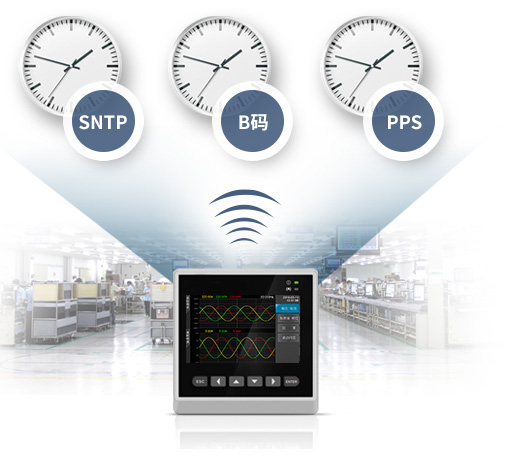

校时功能

多种校时方式:SNTP、B码、PPS。

校时功能

多标准协议

支持多种通讯协议:Modbus(485/TCP)、IEC103。

多标准协议

支持标准化数据格式

支持IEEE 1159 规定的通用标准数据交换格式PQDIF,支持IEEE 标准电力系统暂态数据交换格式Comtrade。

支持标准化数据格式

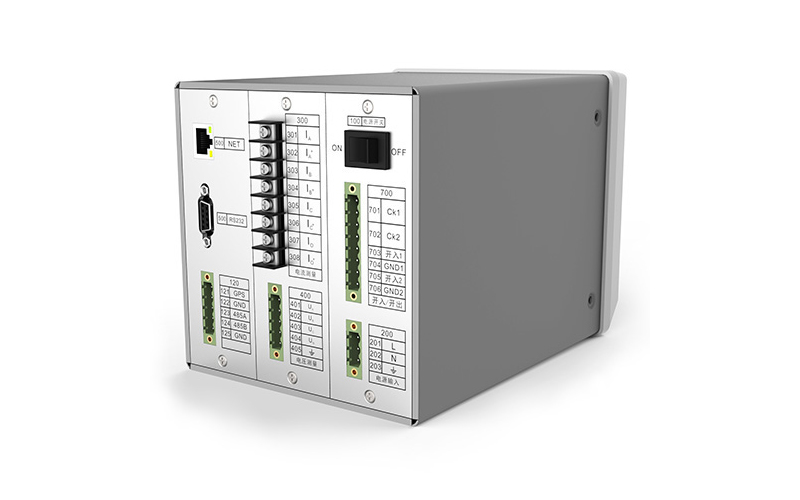

基本参数表:

机械尺寸(mm)144(宽)×144(高)×196(长)mm
重量约2.5kg
显示尺寸5寸
分辨率800×480
电池以太网接口1个
串口1个
开关量输入2路光耦隔离输入、24V内部激励或DC220/110外激励
开关量输入2路继电器输出,触电负载(阻性:AC250V 8A),切换电压(400VAC/300VDC)
存储类型TF卡(内置)
容量8GB

输入参数 :

电压4通道电压,标称值57.74V,100V、230V,最大可测460V;测量精度:标称电压的±0.1%
电流4通道电流,标称值5A,最大值10A;测量精度:标称电流的±0.1%
频率50Hz
测量线路三相三线/三相四线

量参数:

频率42.5~57.5Hz,测量精度:±0.002Hz
采样率25.6KHz
功率因数范围:-1~1,允许误差为±0.01
功率有功功率、无功功率、视在功率测量精度±0.5%读数
谐波谐波电压、谐波电流、谐波功率测量次数1~63次,间谐波电压、间谐波电流测量次数0~49组,高次谐波电压、高次谐波电流测量2k~9kHz
电压不平衡度测量精度±0.2%
电流不平衡度测量精度±0.5%
电压波动测量精度±5%
闪变测量精度±5%

环境可靠性 :

标准GB/T 2423.1-2008低温
GB/T 2423.2-2008高温
GB/T 2423.4-2008交变湿热
GB/T 2423.5-1995冲击
GB/T 2423.10-2008振动
GB/T 2423.22-2002温度变化

电磁兼容性 :

标准等级4:GB/T 17626.2-2006静电放电抗扰度
等级3:GB/T 17626.3-2006射频电磁场辐射抗扰度
等级3:GB/T 17626.4-2006电快速瞬变脉冲群抗扰度
等级3:GB/T 17626.5-2008浪涌(冲击)抗扰度
等级3:GB/T 17626.8-2006工频磁场抗扰度
等级3:GB/T 17626.9-1998脉冲磁场抗扰度
等级3:GB/T 17626.12-1998振荡波抗扰度


配件清单

序号名称数量
备注
1E2000主机1
2端子(2EDGKCM-5.08-05P-14)2装入胶袋(100×150mm)
3端子(2EDGKCM-5.08-08P-14)1装入胶袋(100×150mm)
4端子(2EDGKCM-5.08-03P-14)1装入胶袋(100×150mm)
5电阻(120Ω)2装入胶袋(50×70mm)
6校准报告1
