一、概 述CP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽, 可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达 1%,满足大部分测试领域的 需要;两个量程可供选择,方便小电流测量;自动消磁调零功能,使用方便;声光过流报警功能,提 醒量程切换;电子轻触式按键
咨询电话:400-838-1718

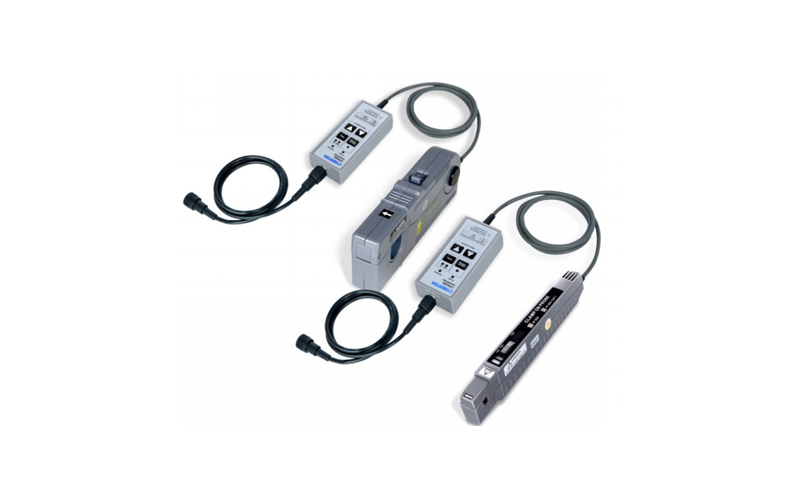

CP8000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽, 可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达 1%,满足大部分测试领域的 需要;两个量程可供选择,方便小电流测量;自动消磁调零功能,使用方便;声光过流报警功能,提 醒量程切换;电子轻触式按键设计,使用寿命更长;标准的 BNC 输出接口,可匹配任何厂家示波器。

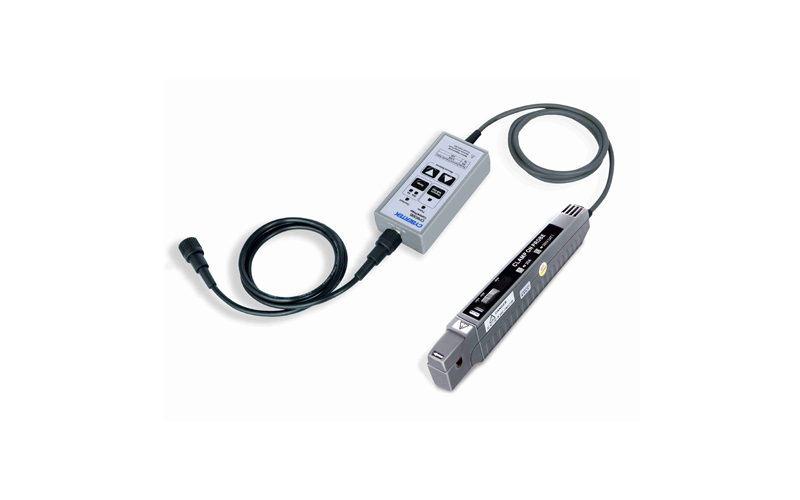

CP8030B/H 体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电 流,同时仍能夹住直径达 5mm 的导线;可以测量 30A 的连续电流和 50A 的峰值电流,CP8030B 提供 50MHz 的带宽,CP8030H 提供 100MHz 带宽;探头具有 30A (10X)和 5A (1X)两个量程可选择,5A (1X)量程特 别适用于小电流测量,分辨率高达 1mA。
CP8050A 钳口可夹住直径达 5mm 的导线;可以测量 50A 的连续电流和 75A 的峰值电流,提供 50MHz 带宽;探头具有 50A (10X)和 7.5A (1X)两个量程可选择,7.5A (1X)量程特别适用于小电流测量,分 辨率高达 1mA。
CP8150A 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;可以测量 150A 的连续电流和 300A 的峰值电流,提供了 12MHz 的带宽;探头具有 150A (100X)和 30A (10X)两个量程可选择,10X 量程用于小电流测量,分辨率高达 10mA。
CP8300A 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;测量 300A 的连续电流和 500A 的峰值电流,提供了 6MHz 的带宽;探头具有 300A (100X)和 50A (10X)两个量程可选择,10X 量程用 于小电流测量,分辨率高达 10mA。CP8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、 LED 照明、新能源等设计和测试应用中。
CP8500A 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;测量 500A 的连续电流和 750A 的峰值电流,提供了 5MHz 的带宽;探头具有 500A (100X)和 75A (10X)两个量程可选择,10X 量程用 于小电流测量,分辨率高达 10mA。CP8000 系列电流探头常用于开关电源、马达驱动器、电子镇流器、 LED 照明、新能源等设计和测试应用中。
电源(开关式和线性)设计
LED 照明设计
电动汽车设计 新能源
变频家电
电工实验
半导体器件设计
逆变器/变压器设计
电子镇流器设计 工控/消费电子设计
发动机驱动装置设计
电力电子和电力传动实验等
交通运输系统(电动车辆、机车、航空电子设备等)设计
型 号 | CP8030B | ||
带宽(-3dB) | DC-50MHz(图1) | ||
上升时间 | ≤7ns | ||

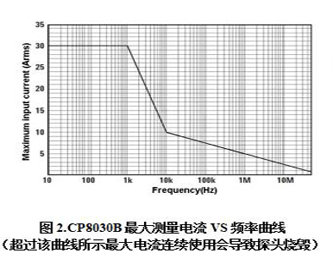

连续电流最大值 | 30Arms(图2) | ||
峰值电流 | 50Apk | ||
量程 | 5A | 1X衰减 | |
30A | 10X衰减 | ||
过流报警值 | 5A | ≥5A | |
30A | ≥50A | ||
电流传输比 | 5A | 1V/A | |
30A | 0.1V/A | ||
分辨率 | 5A | 1mA | |
30A | 10mA | ||
精度(DC,45-66Hz,最大连续电流) | 5A | ±1%±1mA | |
30A | ±1%±10mA | ||

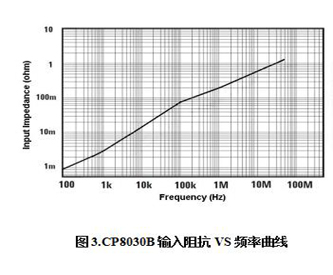

输入阻抗 | CP8030B参考(图3) | ||
延时时间 | 探头主机 | 14ns | |
BNC(1m) | 5ns | ||
终端负载要求 | ≥100kΩ | ||
供电方式 | DC 12V/1A(标配适配器) | ||
绝缘线电压 | 300V CAT I | ||
安全符合标准 | EN61010-1: 2010 | ||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
