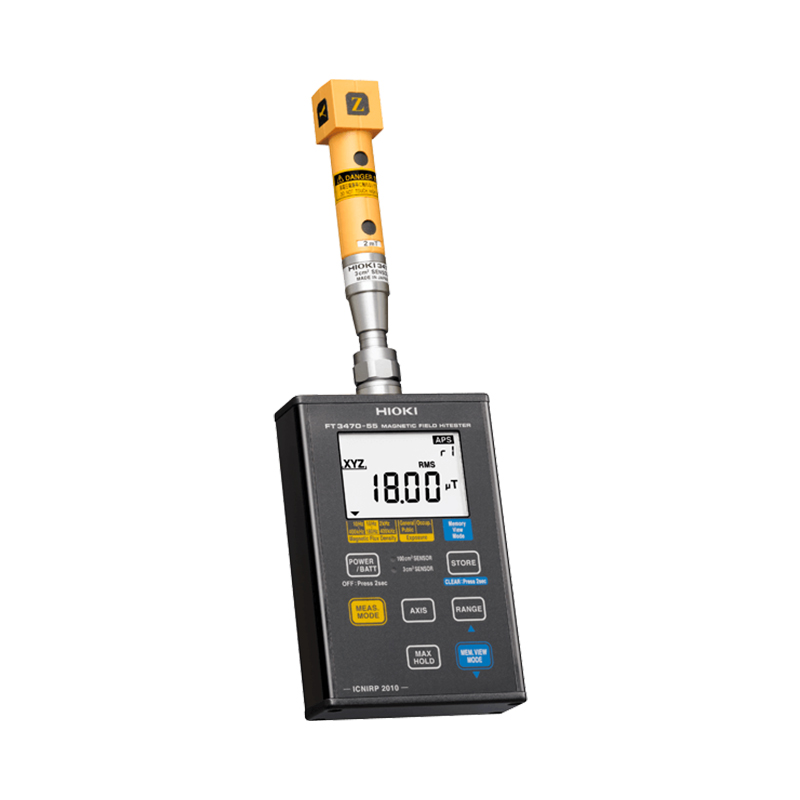

日本日置 磁场测试仪 FT3470-52

适用于3轴的磁通密度测量● 适用于以ICNIRP2010准则为基础的评估试验● 符合IEC/EN62233标准● 标配适合用于空间分布调查的3cm2磁场传感器和符合IEC/EN62233的100cm2的磁场传感器● 显示单位可选(T,A/m,G)● 操作简单,轻松测量● 标配PC应用软件● 3轴(XYZ)的波形输出,复合真有效值输出● 可以用于无线充电评价系统

咨询电话:400-838-1718


适用于3轴的磁通密度测量


● 适用于以ICNIRP2010准则为基础的评估试验
● 符合IEC/EN62233标准
● 标配适合用于空间分布调查的3cm2磁场传感器和符合IEC/EN62233的100cm2的磁场传感器
● 显示单位可选(T,A/m,G)
● 操作简单,轻松测量
● 标配PC应用软件
● 3轴(XYZ)的波形输出,复合真有效值输出
● 可以用于无线充电评价系统TS2400

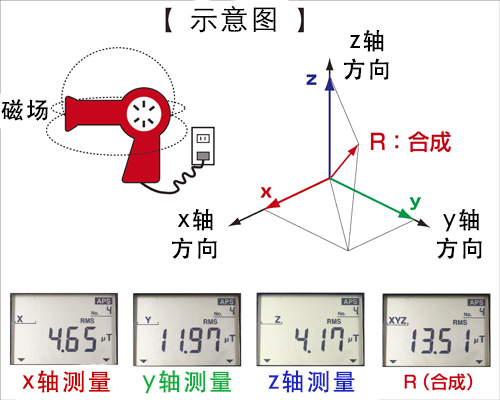

可分别显示3轴(X,Y,Z)磁场各自的值
电流流过的物体周围产生的空间称为“磁场”。磁场存在方向,根据方向,测量值不同。需要测量3轴全部。FT3470-50系列能够同时测量3轴并求出合成值(R),从而做到准确的测量。

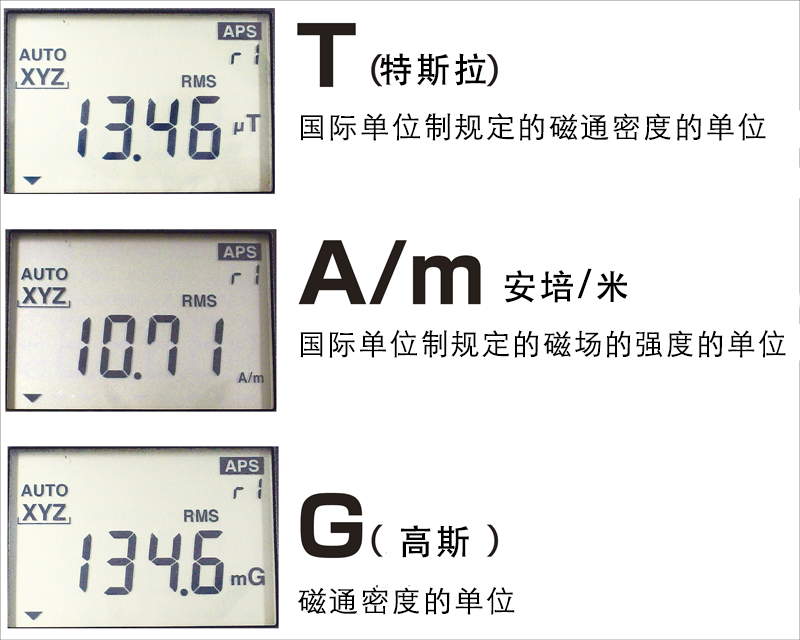

可选的磁通密度单位
根据标准和规定的不同,支持显示T(特斯拉)、A/m (安培/米)、G (高斯)之类不同的磁通密度的单位。

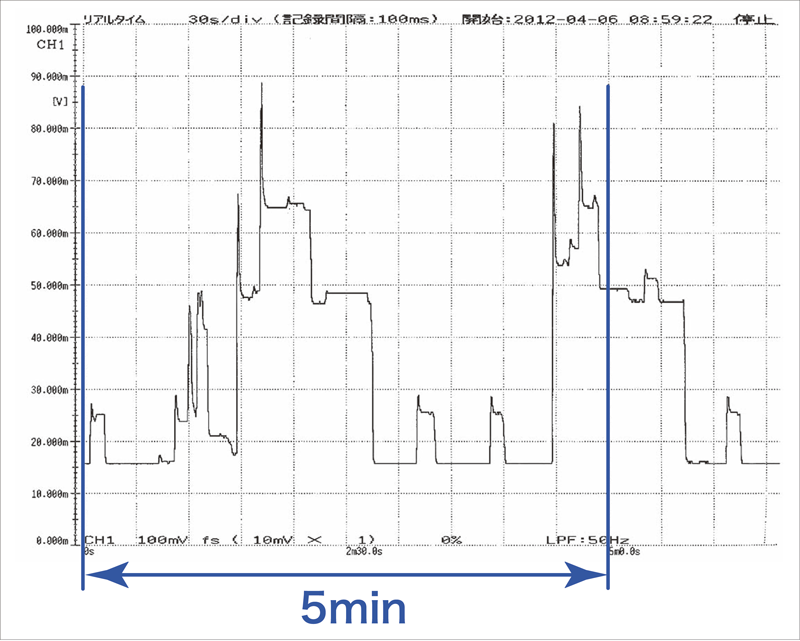

磁通密度的合成有效值电平、暴露电平的模拟输出功能(仅限FT3470-51,FT3470-52)
与存储记录仪或数据采集仪连接,可记录磁通密度的有效值。便于长期的观测。输出率为0.1 mV/显示值(以磁通密度单位T为基准)

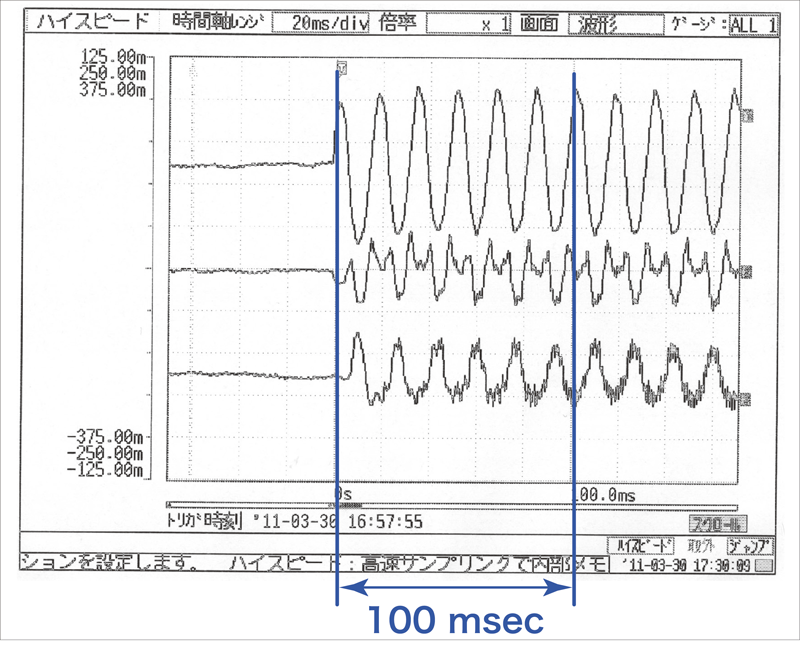

磁通密度(T)的X,Y,Z各轴的波形输出功能(仅限FT3470-51,FT3470-52)
连接示波器或存储记录仪,可观测磁场的波形。输出率为0.1 mV/显示值(以磁通密度单位T为基准)



产品规格

磁通密度(带宽)

     10 Hz~400 kHz/ 10   Hz~2 kHz/ 2 kHz~400 kHz

曝露等级

     一般/专业

显示

     X/Y/Z单轴,复合真有效值R(3464点),磁通密度(单位:T,G,A/m),曝露等级(单位:%)

磁通密度
  量程,精度

     [X/Y/Z轴]有效测量范围:2.000 μT~2.000 mT,4档量程
     精度:±3.5% rdg. ±0.5% f.s.
     [R轴]有效测量范围:3.464 μT~3.464 mT, 4档量程
     精度:±3.5% rdg. ±0.5% f.s.
     [有效测量频率范围] 10Hz-400kHz模式时:   50Hz~100kHz

     10Hz-2kHz模式时:   50Hz~1kHz
     2kHz-400kHz模式时: 5kHz~100kHz

曝露等级
  量程,精度

     [X/Y/Z轴]有效测量范围:20.00%~200.0%, 2档量程
     [R轴]有效测量范围:34.64%~346.4%, 2档量程
     精度:平滑边缘50Hz~1kHz,±3.5% rdg. ±0.5% f.s.
     精度:平滑边缘1kHz~100kHz,±5.0% rdg. ±0.5% f.s.

接口

     输出种类:合成真有效值电平输出,曝露等级输出,磁通密度X/Y/Z各轴的波形输出,输出率:0.1mV/显示点数
     USB1.1:使用专用PC应用软件读取数据

其他

     存储功能:最大99个数据,减缓功能,最大值保持,自动省电,蜂鸣音ON/OFF

电源

     5号碱性电池(LR6)×4, 连续使用时间:10h,或AC适配器9445-02(使用AC适配器时最大1.0VA)

体积及重量

    主机:100W × 150H × 42D mm, 830g (含电池)
    100cm2磁场传感器:φ122 × 295L mm, 220g
    3cm2磁场传感器:φ27 × 165L mm, 95g

附件

    100cm2磁场传感器×1,   3cm2磁场传感器×1,说明书×1,,CD-R(FT3470专用PC应用软件DATA VIEWER)×1,USB连接线×1,5号碱性电池(LR6)×4,AC适配器9445-02×1,延长线9758×1,输出线9759×1,携带盒×1

标配PC应用软件 (FT3470用DATA VIEWER)

操作环境

     Windows 7 (32/64bit), Vista (32/64bit),   XP

功能

     真有效值采集/一次性读取,CSV文件格式

100 cm2 磁场传感器 (标配)

感应横截面积:100cm2,符合IEC/EN62233标准的标准传感器

3 cm2 磁场传感器 (标配)

感应横截面积:3cm2,可详细分析所测目标的磁场分布
