使用继电器（50/60Hz，1.0%等级）扩大输入量程
CT-5MRN 最大额定电压 1150V

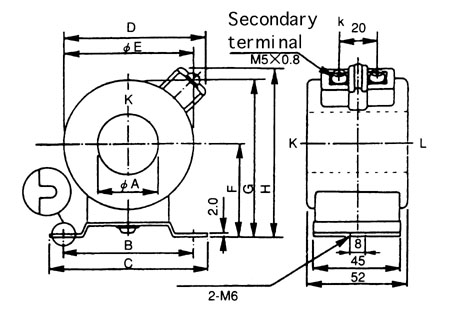

CT-5MRN | |||||||
φA | B | C | D | φE | F | G | H |
23 mm | 70 mm | 85 mm | 68 mm | 60 mm | 45 mm | 75 mm | 83 mm |

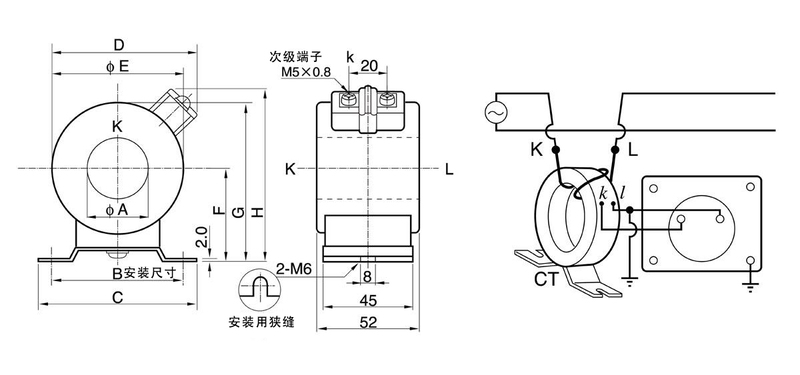

尺寸图·连接图
N=（CT的初级电流）÷（仪表的最大刻度值）
N根导体通过中央孔并卷绕。
例如120 A:30 A的情况时，
（120 A÷30 A）=4根导体通过中央孔
产品规格
型号 | CT-5MRN | ||
额定负载 | 5VA | ||
初级 | 次级 | 等级 | |
100A | 5A | 1.0% |
|
120A |
| ||
150A |
| ||
