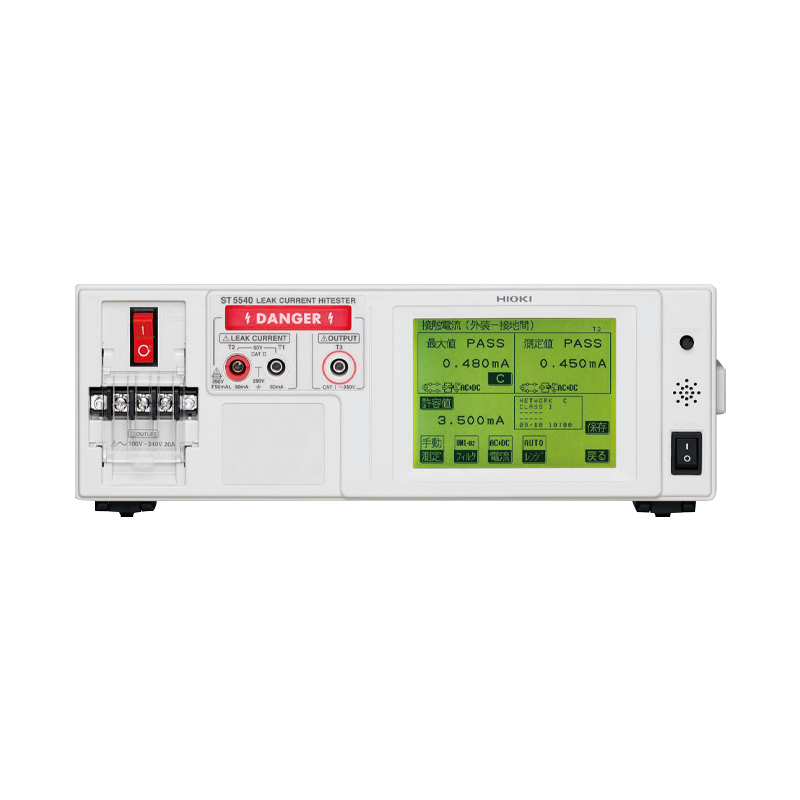

日本日置 泄漏电流测试仪 ST5540

电气安全中需要的泄漏电流测量(用于医用电气设备和一般电子设备)● 符合IEC60601-1:2005 Ed 3.0● ST5540可用于医用电气设备/一般电子设备,符合JIS/IEC/UL标准● 具备不断电极性切换功能,大幅缩短接触时间● 额定电流最大20A,适合新标准的产品● 对话框形式,操作简单的触摸屏● 带通信功能和外部I/O,可用于生产线的

咨询电话:400-838-1718

电气安全中需要的泄漏电流测量(用于医用电气设备和一般电子设备)
● 符合IEC60601-1:2005 Ed 3.0
● ST5540可用于医用电气设备/一般电子设备,符合JIS/IEC/UL标准
● 具备不断电极性切换功能,大幅缩短接触时间
● 额定电流最大20A,适合新标准的产品
● 对话框形式,操作简单的触摸屏
● 带通信功能和外部I/O,可用于生产线的自动检查


产品规格

测量方式

    通过测量人体模拟阻抗间的电压下降显示和计算电流值
      真有效值测量,测量部分是和主机接地绝缘

测量模式

    泄漏电流测量、电压测量、保护导体电流测量

对应标准

    医用电气设备:IEC60601-1(1988)A2:1995,(2005,3rd),JIS  T0601-1:1999,2012
      电气用品安全法
      接触电流和保护导体电流的测量:IEC 60990(1999)
      测量/控制/研究室的电气装置:IEC 61010-1(2001)
      信息技术设备:IEC60950-1(2005)
      家庭用/类似电气设备:IEC 60335-1(2001)+A1:2004+A2:2006
      音频/视频/类似设备:IEC 60065(2001)+1:2005
      Personnel Protection Systems for EV:UL 2231-1(2002),UL-2231-2(2002)
  UL用:UL1492(1996)
      测量/控制/研究室的电气装置,潮湿状态下的电流测量电路:IEC 61010-1(2001)

泄漏电流测量部分

    接地泄漏电流,接触电流3种,患者泄漏电流7种,患者测量电流,合计患者泄漏电流4种,任意电流测量,外壳泄漏电流3种

测试电流

    DC、AC(真有效值,0.1Hz~1MHz),AC+DC(真有效值,0.1Hz~1MHz),AC峰值(15Hz~1MHz)

测量量程

    DC、AC、AC+DC时:50μA/500μA/5mA/50mA
      AC峰值时:500μA/1mA/10mA/75mA

测量精度
  (电流测量)

    DC测量:± 2.0 % rdg.  ± 6 dgt.(代表值)
      AC/AC+DC测量:± 2.0 % rdg. ± 6 dgt. (15 Hz~100 kHz, 代表值)
      AC峰值测量:± 2.0 % rdg. ± 6 dgt. (15 Hz~10 kHz, 代表值)

接口

    外部I/O,医疗设备用继电器输出,USB1.1(通讯),RS-232C

各种功能

    外加110%电压,自动试验,存储最多100台的数据,时钟,数据备份,打印输出(选件)等

主机用电源

    AC100V/120V/220V/240V(订货时请指定),50/60Hz,额定功率30VA

被测物用电源输入

    AC100~240V,50/60Hz,端子板的额定电流输入:20A

被测物用电源输出

    端子板的输出:20A,插座的输出:15A

体积和重量

    320W×110H×253Dmm,4.5kg

附件

    测试线L2200(ST5540用,红×2/黑×1)1套,面接触探头9195×1,测试线用备用保险丝×1,使用说明书×1,电源线×3,CD×1
